詳細情報 |
|||
| 機械タイプ: | 手動スポット溶接機械 | テーブルのサイズ: | 800 * 600のmm |
|---|---|---|---|
| 頭部の運転: | 空気およびペダル | Z軸旅行: | 50のMM |
| 適した細胞: | 円柱細胞、18650,26650、32650… | 電池数: | 500-600個の細胞 |
| 溶接の電源: | 5000A DCインバーター溶接機の電源 | 最高の溶接電流: | 5000A |
| 電圧入力: | 220Vおよび380V | 力: | 4つのkw |
| ハイライト: | 5000A電池のパックの溶接機,18650の電池のパックの溶接機,電池の溶接工18650 |
||
製品の説明

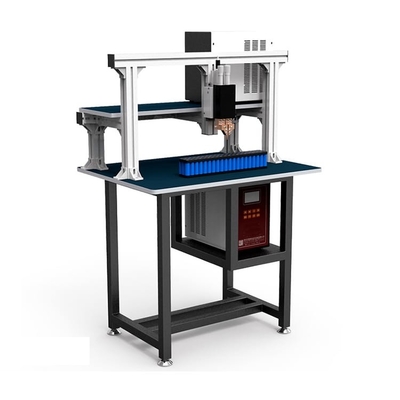

5000A DCインバーター手動ガントリー フレーム フレーム電池のパックの溶接機
5000A/8000AインバーターDC電源のsuppy任意
製品の説明
MD-MDN5000手動電池のスポット溶接機械は学校、大学、実験室および工場のマイクロコンピューター、適した電池のパックのスポット溶接およびアセンブリに基づく一般的なスポット溶接機械である。
機械はDC電源が装備され、pnematicによって運転される。できるかどれが溶接の厚さは0.3mmである。それは小さい電池のパック アセンブリのためである、サンプル溶接および小さいバッチ生産に使用することができる。
手動スポット溶接機械はcylinderical細胞の肯定的な、negtive棒の精密溶接のニッケルそしてnickel-plated鋼鉄のために適して、力電池、動力工具、電気自動車電池で広く利用されている。
製品の機能
1. 、Eバイク、スクーターおよび電子移動式電池のパックの溶接のような26650…電池のパックの溶接18650のために設計されている。
2. AC 220Vおよび380V溶接機、単純構造の高く費用効果が大きい溶接の解決。
3.馬小屋の現在の出力、使用マイクロコンピューター制御は、溶接の効果一貫している。
4.容易な操作、LCD表示、キーボード溶接変数調節。
5. 機械および空気の溶接頭部と互換性がある。
6.倍パルス効果的に溶接の質を改善するために溶接のはねを、減らしなさい。
プロダクト利点
1.高速および高精度マイクロプロセッサ（MCU）制御、非常に安定した反復的な溶接に、現在の監視機能を与えるため。
2.高速の溶接:溶接の表面をきれいおよび美しくさせなさいようにクィック・スタートおよび高い極性の切換えは温度効果を減らした。
3.倍パルスはねを効果的に溶接の質を改善するために溶接することを減ることができる。
純電圧変動を溶接電流に影響を与えるために防ぐように技術を締める4.Welding電圧。
プロダクト塗布
対応する据え付け品を使うと、スポット溶接機械は18650、26650、32650を溶接、他の円柱電池はまたいろいろ円柱電池、正方形電池、ボタン電池および等のために、カスタマイズすることができる。
下のプロダクトのために適した機械:
- 力の蓄電池
- 力モジュール電池
- 電気用具電池
- 光起電エネルギー蓄積電池
製品仕様書
| 項目 | 変数 |
|---|---|
| 溶接工 | 5000A/8000Aインバーター スポット溶接の電源（任意） |
| 溶接頭部の量 | 1 |
| テーブルのサイズ | 800 * 600mm |
| 細胞のタイプ | 18650、21700の32650の…すべてのタイプのcylinderial細胞 |
| 総細胞サポート | 300 - 500 PC |
| 溶接の速度 | 最高0.35s/spot、1000 pcs/h |
| 細胞リンク材料 | ニッケル、Nickel-Plated鋼鉄 |
| 溶接の最高の厚さ | 0.3mm |
| 最高変数グループ | 99グループ |
| コントローラー | マイクロコンピューター |
| 運転者モード | 空気 |
| 冷却方法 | 空気か水によって（任意） |
| 空気圧 | 0.4-0.6 Mpa |
| 力の電圧 | 単一フェーズ220V/三相380V |
| 力 | 4000 W |
| サイズ | 800L * 600W * 1530Hmm |
| 重量 | 100kg |

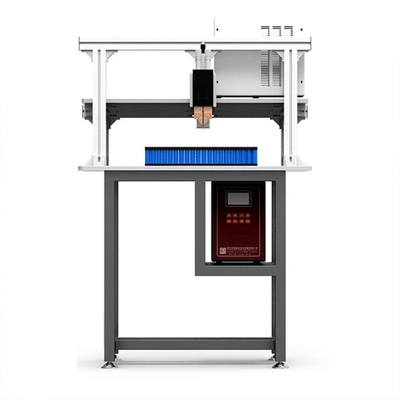

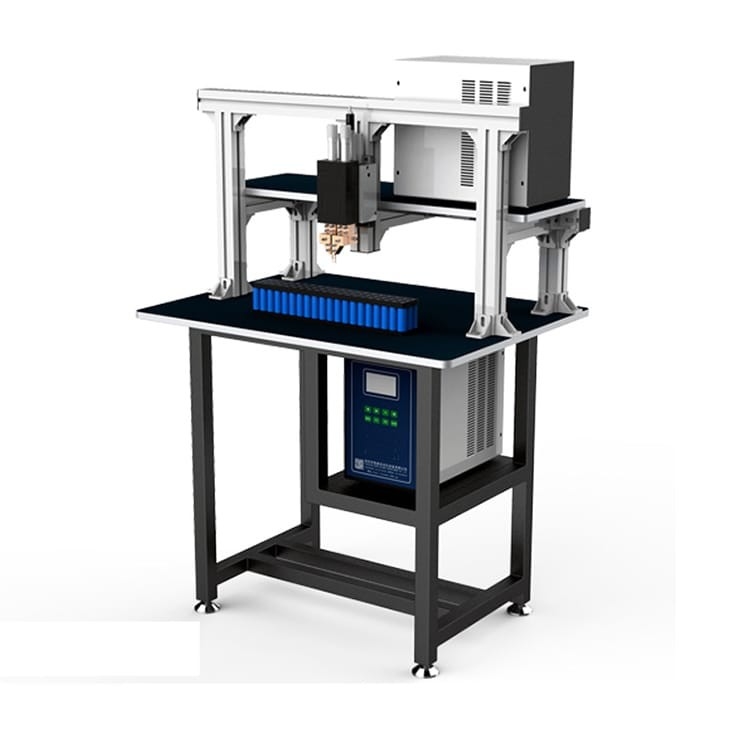

プロダクトSturcture
電池のパックの溶接のサンプル
スポット溶接のサンプル
すべてのタイプの円柱細胞のために適した二重側面のスポット溶接機械はパックのすべての形のために適した詰まり。良質5000A/8000Aスポット溶接の電源を使うと、それは0.1mmから0.3mmまで厚さを溶接できる。溶接の点は美しく、しっかりしたよい伝導性である。
