詳細情報 |
|||
| 電池のタイプ: | シリンダー電池 | Ｘ軸旅行: | 400のmm |
|---|---|---|---|
| Ｙ軸旅行: | 400のmm | モーター ドライブの最高速度: | 1000mm/s |
| 溶接の厚さ: | 0.12mm-0.3mm （任意溶接力） | スポット溶接の速度: | 0.35s / ポイント;1500pcs/h |
| 溶接頭部のばね圧力範囲: | 1.0 - 5kg | 溶接電流: | 5000A 8000A |
| 電圧: | 220Vおよび380V | 力: | 4000 W |
| ハイライト: | 1000mm/S電池のパックの溶接機,CNC電池のパックの溶接機,50HZ自動電池のスポット溶接機械 |
||
製品の説明

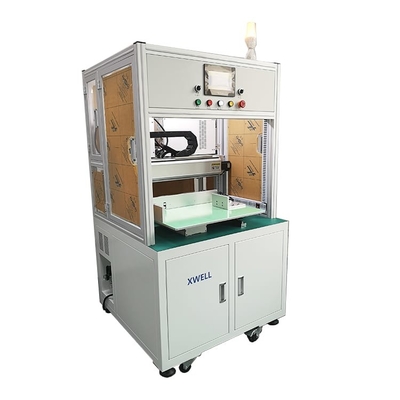

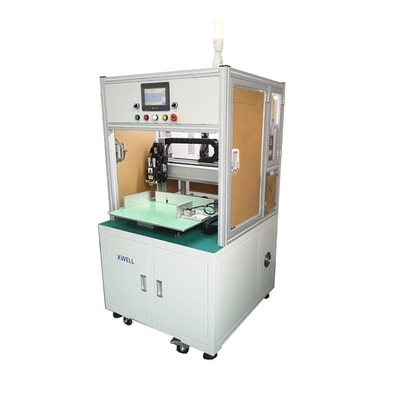

CNCの円柱電池のパックのための自動スポット溶接機械
製品の説明
1.1力:4KW、AC 380V、50HZ
1.2空気圧;0.4-0.6Mpa
1.3応用範囲:一連および平行組合せの力電池の中心18650/26650、複数の平行および複数のシリーズ組合せ、電気用具電池、振動カー・バッテリー、蓄電池のパック、26650の電池のパック、32650の電池のパック、電気自転車電池、等。
1.4最高かき立てなさい:例18650の電池の中心、最高の打撃:より大きい打撃を必要としなさいＸ軸35pcsのcore*のＹ軸20pcsの中心、それはカスタマイズされる必要がある。
1.5適した溶接の針:直径4-4*6は輸入した平らな頭部の溶接の針（膨らみポイント溶接）、直径1.5*100mm （スポット溶接）を
1.6適したニッケルの幅:ニッケルの形成
1.7タイプ カスタマイズされたスポット溶接型の前部はそしてもどって来る場合もある（自動生産ライン使用のために適した）
1.8適したニッケルの厚さ:0.1mm---0.3mm （0.21-0.3mmの厚さ、ニッケルは細長い穴がつく必要がある）
1.9生産の効率:1時間あたりの4000PCS-5000PCSについて
1.10の溶接機:5000A/8000Aモデルは、セットをoen
- 速い速度のスポット溶接（2-10ms）
- 低温の溶接の点
- 実時間監視の溶接
- 溶接の完了信号によって、通電時間を節約しなさい
- 置かれたスポット溶接の指定の溶接はある場合もある（陽性および陰性は異なった流れを使用して溶接される）
- 同じ電池の肯定的なスポット溶接は置くことができ陰性はスポット溶接を
- 流れはスポット溶接、機械警報および停止の間に自動的に余りに小さくまたは異常である
1.11の溶接の効果:よい溶接の一貫性、均一はんだの接合箇所および美しい
1.12 3種類のスポット溶接のデータ入力:
- ドット マトリクスの入力方法
- 配列の入力方法
- Uディスク輸入方法、Uディスク、機械への輸入への店のスポット溶接 データ直接、（UディスクCAD DXFはsingle-passによってタッチ画面にデータは輸入されたり、バッチのタッチ画面からUディスクにそれから輸出され、次に使用のための他の機械に輸入することができる）
1.13の溶接型の名前:中国および英国の入れられた技術
1.14制御部品:7インチのタッチ画面、6軸線高速PLCプログラマー、3-axis 750Wサーボ モーター、2軸線400Wのサーボ モーター ドライブ電気溶接頭部
1.15無駄を減らすためにニッケルのストリップを形作る使用
1.16の装置のダバッギングは学びやすく、易いおよび理解すること容易モデルをすぐに変えるために（0-199グループ データは呼ぶことができる）
1.17の溶接ヘッド力:電気servo
1.18終了する電池の据え付け品型:1つのセットの絶縁材の電気木製の据え付け品（2 PC）
1.19の保証:1つの年の限定保証および寿命サポート
1.20装置は欠陥警報、ゆとりとプロンプトに従う欠陥来る
1.21次元:L1630*W900*H1730MM
1.22の重量:280KGについて
製品の機能
1. 電池細胞の電極に自動的にニッケル シートを溶接する機械。
2.、ラップトップおよびebikes、等力銀行で電池の工場自動生産のために使用されて。
3。1時間あたりの2000pcs溶接をしなさい。
4.タッチ画面操作、容易でおよび速い返答。
5.速くそしてすばらしい効率の機械を、作動させる0-1労働者。他の機械に自動的に進むために接続することができる。
6.空冷、マニュアル プログラミング及び利用できるCADの引く入力。
7.ニューデリー、インドの海外営業所。
8.保証12か月のおよび寿命の維持。
プロダクト利点
1. 高いstablity
2.強いgeneralty
3.生産管理
4.長い維持
5.有効および精密
6.溶接の脈拍幅は調節可能である、溶接機はしっかりして、はねは小さい、溶接の点着色されないである。
7. 7インチのタッチ画面、より便利な操作、より明確な表示
8。3ファイル プログラミング モード、手動入力、配列およびさまざまで複雑なプログラム編集へのCAD DXFのスキーマの輸入、簡単でおよび速い応答
9。溶接頭部に効果的に溶接の質のスポット溶接の針の温度の影響を減らすことができる空冷か、または水冷の機能がある。
10。それは呼び易く、複雑な配線および回避プロセスを必要としないファイルの99グループを貯えることができる。
11.針の取り替えか他の理由によって引き起こされるポイント偏差に目盛りを付けるのに使用することができるはんだの接合箇所の全偏差のための1ボタンの口径測定機能。
12。スポット溶接の効率は0.35Sが（指定溶接機の別の速度に従って）、単一の側面のスポット溶接機械1時間あたりの2800の中心に達することができるよりより少し点ごとのより高い、溶接の速度であるである。
13。中心の部品は日本および台湾から輸入される。機械の正確さ、安定性および耐用年数は他の部品のそれより中国製二度多くである。
14。欠陥を取り除いた後溶接の自動警報および停止機能は、スポット溶接を続けることができる
15。停電が付いている機械か中断点はスポット溶接ができるように機能を、手動で位置を調節できる続ける
16。溶接機は異なった溶接機選ぶことができる効果的に顧客の必要性を満たすために顧客の異なった条件に従って任意、である場合もある。
製品仕様書
| モデル | MD-ASWの単一側の自動スポット溶接機械 |
| Ｘ軸旅行 | 400mm （カスタマイズされる） |
| Ｙ軸旅行 | 400mm （カスタマイズされる） |
| 溶接の厚さ | 0.12mm-0.3mm （任意溶接力） |
| スポット溶接の速度 | 0.35s / ポイント;1500pcs/h |
| 溶接頭部のばね圧力範囲 | 1.0 - 5kg |
| モーター ドライブの最高速度 | 1000mm/s |
| 荷を積まれる電池の最大数 | 300pcs （標準18650のリチウム電池） |
| ファイルを貯えるためのグループの数 | 99グループ |
| オペレーティング システム | 埋め込まれた制御システム+人間-機械インタフェース |
| 伝達 | 段階+輸入された精密線形ガイド（任意servo +ねじ） |
| 電源 | 単相220V±10%/50Hz±10% |
| 力 | 4000w |
| 空輸補給 | 0.4 - 0.6Mpa |
| 適用 | 蓄電池のパック、電気自転車電池;力電池の溶接 |
| 重量 | 200KG |
| 次元 |
約900mm * 900mm * 1750mm |
機器構成
| 項目 | 予備品 | ブランド |
| 1 | サーボ モーター | 松下電器産業/富士 |
| 2 | ステップ・モータ | LEADSHINE/HUICHUAN |
| 3 | 電磁弁 | 空気TAC |
| 4 | 支持基盤 | NSK |
| 5 | 線形ガイド・レール | HIWIN |
| 6 | 電源 | MINGWEI |
| 7 | センサー | OMRON/CHEVEN |
| 8 | ボタン及び徴候ライト | GONCON |
| 9 | 電気リレー | DELIXI |
プロダクト塗布
光起電の、力電池、NiMHのニッケル合金のストリップとリチウム電池および他の電池、アルミニウム ニッケルの合成のストリップ、ワイヤーおよびガイドのストリップ、世帯の電気部品およびガイドのストリップ、ハードウェア付属品、銅および銀製プロダクト、ステンレス鋼の周辺関係、球根のフィートの溶接、電子部品、いろいろな種類の高低の伝導性の金属の溶接、等接続される。
プロダクト操作
1. タッチ画面の溶接の変数の配置。（同じプロダクトはただ一度置かれる必要がある）
2.速い締め金で止める位置に電池のパックが付いている据え付け品を置きなさい。
3.出版物は起動ボタン、機械自動的にすべての溶接の行為を完了する。
4。新しい据え付け品（電池のパック）のオペレータ取り替えを促す溶接工の音。

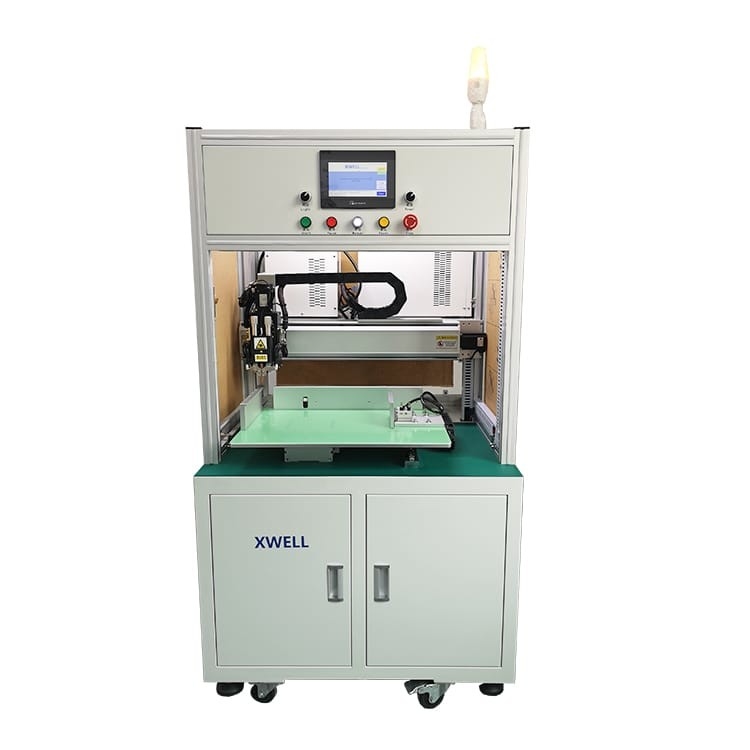

単一の側面のスポット溶接機械細部
