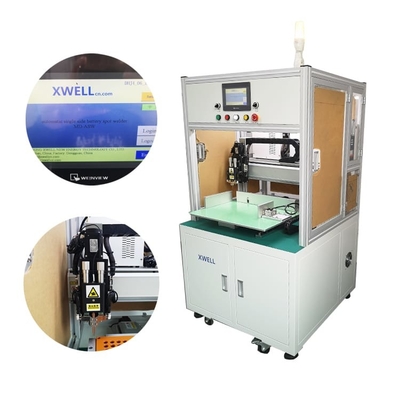

単一の側面の点電池のパックの溶接機18650の細胞4000W力

自動スポット溶接18650の細胞の単一の側面のスポット溶接機械

製品の説明

5000A/8000Aスポット溶接機械を形成する回転式溶接頭部の溶接の針の必要性。
電気モデルを作動させなさい:別の空気圧縮機を接続する必要はあってはいけない。
回転式溶接頭部の溶接の針および通常の溶接頭部は普遍的である場合もない。
装置特徴:（次の変数は標準外習慣である場合もある）

A) 異なったサイズ電池のパックの両立性:
側面の位置によってバッテリー・モジュールのサイズを調節しなさい。最高の溶接区域400 * 400 （要求に応じてカスタマイズされる）。
B）型の位置:
調節、型が正確に置くことができることを確認するために置くピンの位置の上部を締め金で止めるモーターの上部および下の側面を使用しなさい。
それは大きい区域のために溶接機能に影響を及ぼさない。
C）溶接頭部の回転:
溶接頭部は180 °の内ではんだの接合箇所の異なった角度に会うために自動的に回すことができる（プログラム制御によって）。
D）達成するべきサーボ モーターを使用して溶接の圧縮の行為。ことを安定性を溶接する溶接頭部および工作物圧力ユニフォーム保障する。
E）溶接の針の自動粉砕:自動的に溶接の質を保障する溶接は針のしばらくすると粉砕の頻度そして数を磨くために置くことができる。
F）溶接の針の自動補償:自動的に保障するために溶接ははんだ付けする仕事をしばらくすると補うためにことを同じはんだピンおよび溶接の質の強さ置くことができる。
G）暖まり、扱う悪い溶接機:悪い溶接、自動的にタッチ画面警報および点検のための内部形態で貯えられる警報データの場合には。
（h）ユーザー フレンドリーA.UI装置ユーザ・インタフェース学ぶこと容易。10分教会オペレータ、30分教会プログラミング操作。

製品の機能

1. 力:4KW、AC 220V、50HZ
2.空気圧;0.4-0.6Mpa

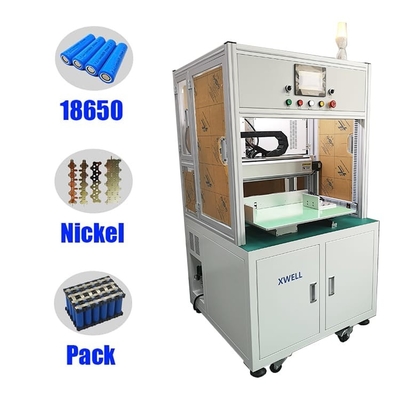

3.応用範囲:一連そして平行組合せの18650、26650、32650および正方形電池（または類似した）、自動化されたsingle-sidedスポット溶接を達成するため。
4.適したニッケルの幅:無制限
5.適したニッケルの厚さ:0.1mm-0.3mm
6. 18650電池を、1時間あたりの1800-2000pcs一例として取りなさい
7.溶接の効果:よい溶接の一貫性、均一はんだの接合箇所および美しい
8.制御部品:7インチのタッチ画面、3-axis高速PLCプログラマー、2軸線750Wのservoおよびステッピング モーター。
9.無駄を減らすためにニッケルのストリップを形作る使用。
10.装置のダバッギングは学びやすく、易いおよび理解すること容易モデルをすぐに変えるために
11.スポット溶接の有効範囲:Ｘ軸400mmのＹ軸400mm
12。溶接頭部力:サーボ モーターによって
13。終了する電池の据え付け品型:1つのセットの絶縁材の電気木製の据え付け品（2 PC）
14。装置は欠陥警報、ゆとりとプロンプトに従う欠陥来る
15。装置は生産で使いやすい99組のプログラミング データを貯えることができる。

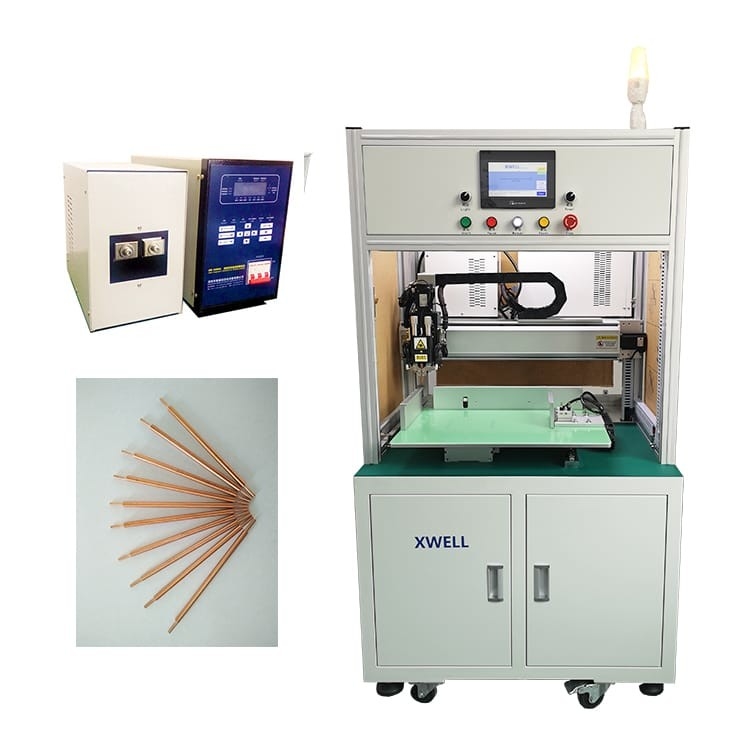

16。溶接機:5000A/8000Aモデル、セット1。

プロダクト利点

1. タッチ画面の表示、より便利な操作およびより明確な表示
2。3ファイル プログラミング モード、手動入力、配列、さまざまで複雑なプログラム編集へのCAD DXFのデッサンの輸入、簡単でおよび速い応答
3。溶接頭部に効果的に溶接の質のスポット溶接の針の温度の影響を減らすことができる空冷か、または水冷の機能がある、
4。呼び易く、変わり、機械調節ラインの複雑なプロセスを必要としないそれはファイルの99グループまで貯えることができる
5。据え付け品の側面そしてbサイドのスポット溶接 プログラムは転換することができる。

製品仕様書

プロダクト塗布

それは電気自動車電池のパック、車のバッテリーモジュール、街灯電池、バランスのカー・バッテリーのパック、スクーター電池のパック、移動式電源、起動電池のパック モジュール、動力工具電池のパック、ノート電池のパック、等のために適している!

プロダクト操作

1. タッチ画面の溶接の変数の配置。（同じプロダクトはただ一度置かれる必要がある）
2.速い締め金で止める位置に電池のパックが付いている据え付け品を置きなさい。
3.出版物は起動ボタン、機械自動的にすべての溶接の行為を完了する。
4。新しい据え付け品（電池のパック）のオペレータ取り替えを促す溶接工の音。
