詳細情報 |
|||
| 電池のタイプ: | MD-ASWのリチウム電池のスポット溶接機械 | 転送方式: | ガイド・レールが付いている台湾の精密ねじ |
|---|---|---|---|
| 最大負荷の電気中心: | Xの方向:26;Yの方向:26 | Ｘ軸の打撃: | 400のmm |
| Ｙ軸の打撃: | 400のmm | モードの運転: | 段階的なサーボ モーター |
| 溶接電流: | 5000A 8000A | 電圧: | 220Vおよび380V |
| 力: | 4000 W | ||
| ハイライト: | 380Vリチウム電池の溶接機,400のmmのリチウム電池の溶接機,スポット溶接機械18650 |
||
製品の説明

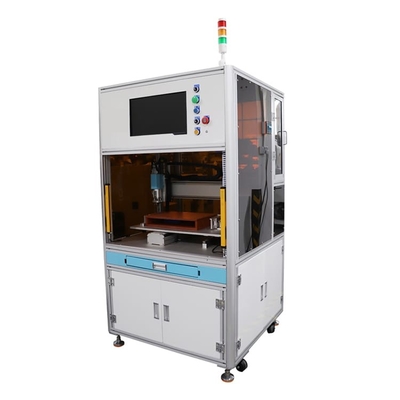

自動単一の側面の電池のパックのための回転式18650リチウム電池のスポット溶接機械
製品の説明
この自動スポット溶接は18650,26650,32650本のシリンダー電池のパックの自動スポット溶接のために18650個の細胞の単一の側面のスポット溶接機械使用される。
製品の機能
1. 力:4KWの220V/380V AC入力、50HZ
2.空気;0.4-0.6Mpaの水無し、不純物無し
3.適した細胞の範囲:14500/18500/18650/18730/21700/26650/32700/4680の一連そして平行組合せの細胞の、複数の平行および複数のシリーズ組合せ
4.電池のパックの生産のために適した:電気用具電池、ねじれのカー・バッテリー、エネルギー蓄積電池のパック、スクーター電池、電気自動車電池、等。
5.最高の打撃:もっと必要とすればＸ軸400MMのＹ軸400MM、それはカスタマイズされる必要がある
6.ニッケル シートの幅のために適した:カスタマイズするかいつ形成されたニッケル シート/隆起のニッケル シート（確認しなさい）
7.ニッケル シートの厚さのために適した:0.1MM---0.3MM （0.21-0.3MMの厚さのニッケル シートは細長い穴がつく必要がある）
8.生産の効率:2000-2500PCS細胞について/時間
9.標準的なスポット溶接機械:5000A/8000A DCのスポット溶接の電源、1セット
- 速いスポット溶接の速度（2-10ms）、
- 低い点の温度
- 溶接の完了信号、救う通電時間が付いている溶接の実時間監視（現在か爆発の下で）
- スポット溶接の標準的な溶接を置くことができる（肯定的で、否定的な電極は異なった流れとそれぞれ溶接される）
- 流れが余りに小さいかまたは異常がスポット溶接の間にあれば、機械は自動的に機械を驚かし、停止する
10. 溶接工の効果:非常によい一貫性、均一はんだの接合箇所および美しい出現を溶接する
11。3種類のスポット溶接のデータ入力:ドット マトリクスの入力方法配列の入力方法Uディスク輸入方法はUディスクに、スポット溶接 データを機械に直接それを輸入するために救い。（UディスクCAD DXFは単一の時間のタッチ画面にデータ輸入され、タッチ画面からバッチのUディスクにそれから輸出され、次に他の機械にすぐに輸入することができる。）
12。スポット溶接型のモデル名前:中国および英国の入力
14。表示インターフェイス:7インチ色のタッチ画面は中国語および英語で、表示できる
15。制御装置:5軸線高速PLCプログラマー、3-axisサーボ モーター、1軸線400Wのサーボ モーター ドライブ電気溶接頭部
16。ニッケル ベルトは無駄を減らすために形作られたニッケル ベルトを採用する
17。装置のダバッギングはやすく、学び易く、理解し易くモデル・チェンジの速度は速い（データの0-99グループは移動である場合もある）
18。溶接頭部力:サーボ電気
19。装置は自身の欠陥警報、ゆとりをプロンプトに従う欠陥備えている
20。次元:L900*W900*H1750MM
21。重量:200KG
プロダクト利点
1. 機能:電池のパックのための自動溶接機械
2.応用範囲:Cylindericalの細胞電池のパックのため
3.適したニッケルの厚さ:0.1mm-0.3mm
4.スポット溶接の有効範囲:Ｘ軸400mmのＹ軸400mm
製品仕様書
| モデルいいえ。 | MD-ASW |
| Ｙ軸旅行 | 400mm （カスタマイズ可能） |
| Ｘ軸旅行 | 400mm （カスタマイズ可能） |
| 最高のスポット溶接の速度 | 0.35s/point （1時間:約2800個のunits18650細胞） |
| モーター ドライブ速度 | 1000mm/S |
| 回転角度 | 180° |
| 最大負荷の電気中心 | Xの方向:26;Yの方向:26 |
| 可能なファイル グループの貯蔵 | 99グループ |
| オペレーティング システム | 埋め込まれたシステムhuman-machineインターフェイス |
| 転送方式 | ガイド・レールが付いている台湾の精密ねじ |
| モードの運転 | 段階的なサーボ モーター |
| 正確さを置くことを繰り返しなさい | ±0.02mm |
| 次元 | L:900mm、W:900mm、H:1750mm |
| 力 | 4000W |
| 機械重量 | 200KG |
| Ｙ軸の最高の忍耐の重量 | 35KG |
| 入力パワーの供給 | 単相AC 220V/50Hz |
| 空気源 | 0.4-0.6 Mpa |
プロダクト塗布

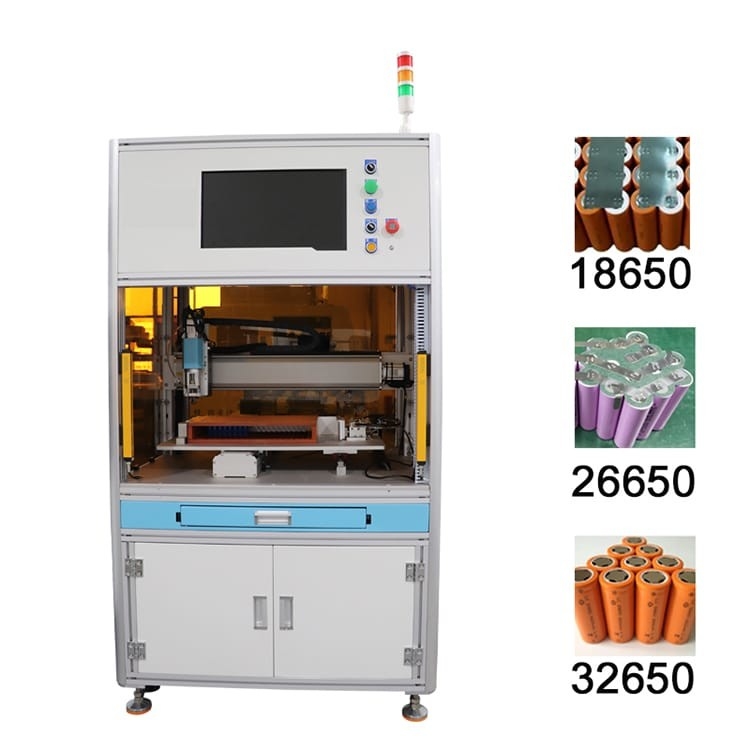

対応する据え付け品を使うと、スポット溶接機械は18650、26650、32650、4680を溶接、他の円柱電池はまたいろいろ円柱電池、正方形電池、ボタン電池および等のために、カスタマイズすることができる。
プロダクト操作
1. タッチ画面の溶接の変数の配置。（同じプロダクトはただ一度置かれる必要がある）
2.速い締め金で止める位置に電池のパックが付いている据え付け品を置きなさい。
3.出版物は起動ボタン、機械自動的にすべての溶接の行為を完了する。
4。新しい据え付け品（電池のパック）のオペレータ取り替えを促す溶接工の音。

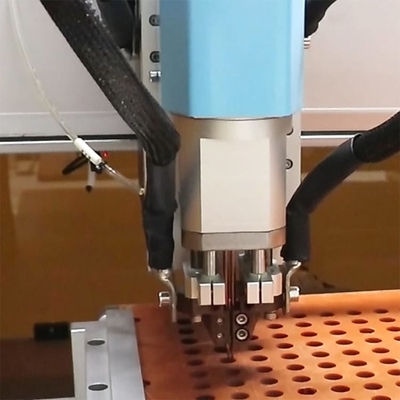

回転頭部の単一の側面のスポット溶接機械細部
