詳細情報 |
|||
| モデル: | MD-BS11 | 電源: | AC220Vの± 10% 50Hz |
|---|---|---|---|
| 電圧: | 900w | 分類変数: | 開路の電圧およびAC内部抵抗 |
| Compresseの空気圧: | 0.5 | 1.0Mpa | 分類速度: | ≥80PPM |
| 生産性: | 5000pcs/h | 次元: | 1320x880x1450mm |
| 適応電池: | 円柱電池（18650,32650,18500,26650,14500,21700等） | チャネルの受け入れ: | 11のチャネル |
| ハイライト: | 900W電池細胞の分類機械,80PPM 電池細胞の分類機械,円柱リチウム イオン電池のパックの一貫作業 |
||
製品の説明

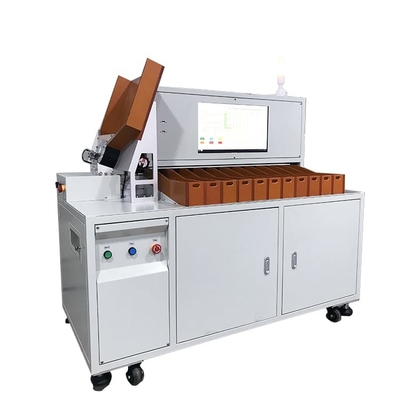

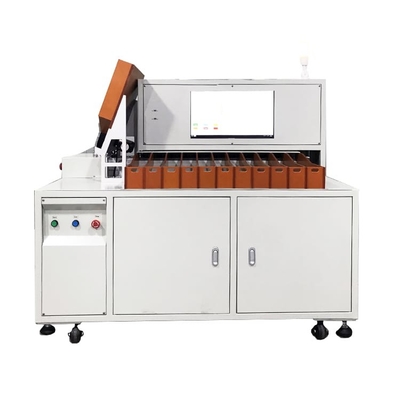

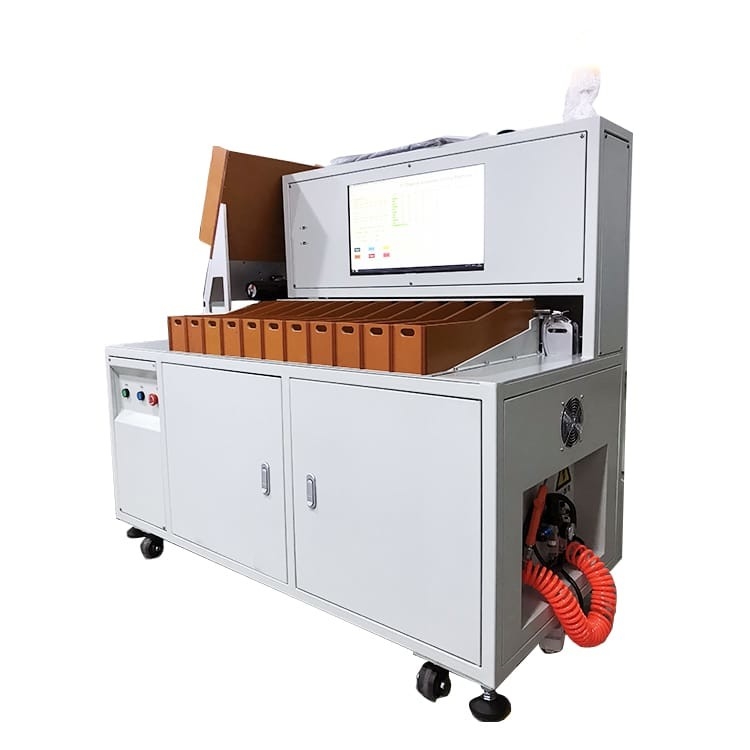

円柱細胞集合体のための装置を分類する高性能11チャネル電池の試験機
製品の説明
機械を付ける分類および電池の絶縁材のペーパーは円柱電池が最初に貼られることができるように分類一種の適している装置をテストし、分類することでしたり、そして内部抵抗、電圧および他の変数を点検した。それは高精度の内部抵抗、電圧自動試験制度が装備されている。コンピュータ・ソフトウェアの内部抵抗セットに従って、装置は電圧価値に従って指名位置に正確に電池を送り、システムは（5/9/11/13/22）分類を実現できる任意チャネル電池の選別機によって装備できる。これの全体の設計の効率
装置は1時間あたりの約4500の電気中心である、構造の設計は簡単、寛大であり、性能は安定している。
製品の機能
密集した構造の設計、美しい出現および小さいスペース職業;
装置の手動パッキングそして負荷;
装置は良質および厚い冷間圧延された薄板金、アルミニウム プロフィール フレームを採用する;
装置を動かし、扱うことを容易にする装置は普遍的で移動可能な足車が装備されている。
指定
|
モデル
|
MD-BS11
|
|
電源
|
AC220Vの± 10% 50Hz
|
|
電圧
|
900W
|
|
分類変数
|
開路の電圧およびAC内部抵抗
|
|
圧縮空気圧力
|
0.5 | 1.0Mpa
|
|
分類速度
|
≥80PPM
|
|
生産性
|
5000pcs/h
|
|
次元
|
1320x880x1450mm
|
|
適応電池
|
円柱電池
（18650,32650,18500,26650,14500,21700等） |
|
チャネルの受け入れ
|
11のチャネル
|
|
内部抵抗のテスター
|
HIOKI3561かHK3561
|
|
|
HIOKI3561:
開路の電圧正確さ:± 0.01%のrdg; 表示決断:0.1ミリボルト; 内部インピーダンス正確さ:± 0.1%のrdg; 表示決断:0.01のmΩ HK3560: 開路の電圧正確さ:± 0.05%のrdg; 表示決断:0.1ミリボルト; 内部インピーダンス正確さ:± 0.3%のrdg; 表示決断:0.01のmΩ |
|
総重量
|
280kg
|
|
制御部品
|
7.5インチのタッチ画面、3-axis PLCプログラマー
|
|
動き装置
|
クローズド・ループ ステッピング モーターは防ぐために中心を運ぶshifting、正確な位置および同期ベルトのために使用される
損傷からの中心の表面。 |
|
供給
|
ホッパー供給モードを使用して、500 PCSは1回に置くことができる。
|
|
データ記憶
|
テスト データはUディスクで貯えることができる
|
|
スキャン コード機能
|
カスタマイズすることができる
|
|
自動オンライン インターフェイス
|
それは自動を実現するために機械ホッパーの自動表面のクッション機械の出口を接続するためにカスタマイズすることができる
電気中心の関係および人件費を救うため。 |
|
他
|
カスタマイズ可能な走査器およびデータベース データ ドッキング
|
|
|
任意配分の中心の動的テスター、中心の質そしてload-carrying性能を反映する
|
|
|
カスタマイズ可能な自動関係の自動表面のマットレス機械（自動表面のマットレスに注がれる電気中心
機械は自動選別機に、貼られた表面のマットレス自動的に流れ、マンパワー分類する、救う） |
|
|
現在の生産の効率を示す生産の量の自動コレクション
|
機器構成のリスト
|
テスター
|
HIOKI3561かHK3561
|
|
コンピュータ
|
産業コンピュータ
|
|
PLC
|
FX3U-80MT/ES-AおよびSC-09
|
|
Servo
|
松下電器産業A5シリーズ
|
|
センサー
|
松下電器産業およびOmron、日本
|
|
案内面
|
ShangYin、台湾
|
|
軸受け
|
日本NSK
|
|
シリンダー
|
Adec
|
|
屋内温度
|
- 30 ℃ | 70 ℃
|
|
工場
|
汚染および強い電磁妨害雑音無し
|
電池の絶縁材のペーパー ステッカー
|
入れられたガスの源
|
0.4-0.8Mpa
|
|
機能様式:
|
空気の段階的なドライブ
|
|
入れられた電圧:
|
AC220V
|
|
ステッカーMatrials:
|
オオムギのペーパーかポリ塩化ビニール
|
|
ステッカーのMatrialsのサイズ:
|
オオムギのペーパーMaxium 350mm;スクロール内部直径72-75MM
|
|
適応可能な電池細胞
|
18650電池とn引く
|
|
力:
|
電力または空気
|
|
制御器械:
|
7.5feet接触スクリーン、PLCのプログラミング機械およびステップ・モータ
|
|
ボディ間隔への電極:
|
100つのmm （拡張可能な調節可能）
|
|
Producivity:
|
4000pcs/h;singal 4pcs
|
|
外のり寸法
|
1.3M*1M*1.3M
|
電池の分類機械細部
