詳細情報 |
|||
| 入れられたAC: | AC 380V ±15%/50/60±5Hz | 出力電力: | 24のKW |
|---|---|---|---|
| 入力電流: | 42.9 A/Phase | 入力パワー: | 28.2 kW |
| CVの出力範囲: | 3~70V | 最低の排出の電圧: | 3ボルト |
| 正確さ: | ± （RDのFS+0.05%の0.05%） | 安定性: | FSの± 0.1% |
| 出力範囲/チャネル: | 0.5A~10A | ||
| ハイライト: | 70V電池容量の排出のテスター,反逆電池細胞の試験装置,反逆電池細胞の試験装置 |
||
製品の説明

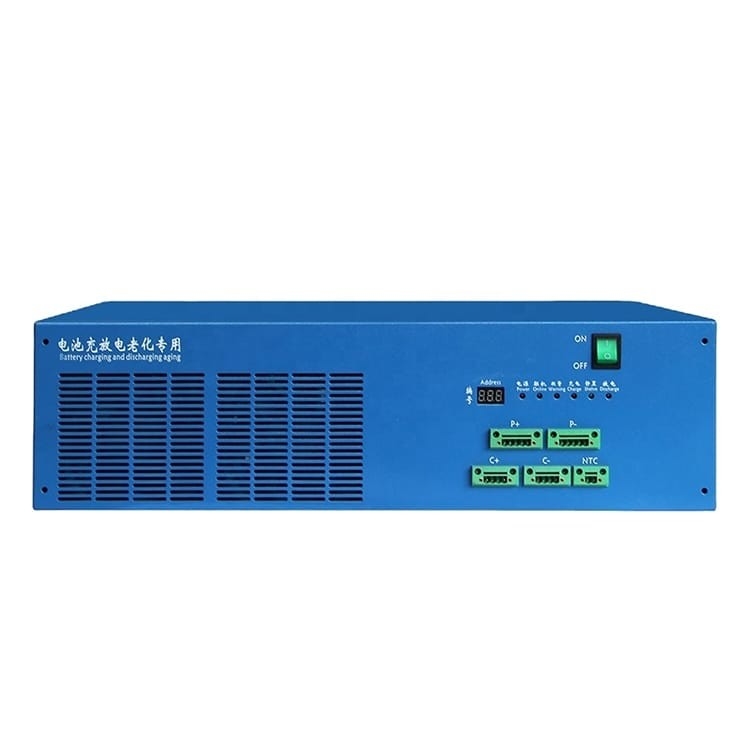

70V 5A 10A Singelチャネルのリチウム細胞電池のパックの老化する機械を満たし、排出する老化するキャビネットのテスター
製品の説明
BCDSシリーズ老化するキャビネットは終了するリチウム電池の充満および排出周期テストのために主に使用される。テスト項目は下記のものを含んでいる:電池充満保護電圧、排出の保護電圧、容量、等;装置にあり、排出し充満の4つのテスト ステップが、棚に置く、対応するステップの編集によって循環して、電池は一定プロセスに従ってテストすることができる。
製品の機能
充満機能:一定した現在および一定した電圧充満機能を使って
排出機能:一定した現在の排出機能を使って
充満および排出インターフェイス:十分に満たし、排出のための同じ港および別の港の条件を満たしなさい
電池は、すなわち、2本のワイヤー（P+ P-）および3本のワイヤー（P+ P- C-）を詰め、否定的な版を保護するために肯定的な電極を老化させることができる
排出から保護タイプ動力工具電池（CH+ P+ P-）の
電圧保護を点検しなさい:電池を満たし、排出することによって、かどうか電池の充満保護は点検できる
排出の保護仕事。
充満および排出容量を記録しなさい:満たし、電池を排出し、そしての充満および排出容量を記録しなさい
電池。
安全保護:反逆の関係の保護機能;上部電圧および保護を置く低限;安全な排出
現在の保護。
シリアル ポートの接続モード:器械が単一またはより少しにより3なら、シリアル ポートを通してPCに接続することができる
器械の使用の複雑さを減らすことができるかどれが。
ネットワーク・コネクション モード:3つ以上の器械があれば、ネットワーク・コネクション モードは使用することができる。PCコンピュータだけ
ネットワーク ポートを60以下の器械を制御するために提供する必要性。
制御システム:老化する器械のソフトウエア システムは古典的な、成長したC/Sモードを採用し、コミュニケーション モードはある
シリアル ポートおよびネットワーク。
管理ソフトウェア:非常に促進するテスト データを貯えるためにSQLのデータベースを使用して、オペレーティング システムWindowsに基づく
データをオンラインでただし、輸出するスタッフ。電池棒コードに従って、時間および装置番号、充満を見ることができる
排出の老化するカーブおよびあなたはまたカーブを輸出できる。
プロダクト利点
1.Inのネットワーク モードは、オンラインで自動的に、手動関係要求されない。データが失われないことを保障するためにデータを救う2.Use Mysqlのデータベースは、測定データ バック点検機能を提供する。3.少数の器械、シリアル ポートを通ってPCソフトウェアと伝達し合うことができる。4.Many器械はPCソフトウェアと、コンピュータ インターフェイス伝達し合うのに、1つのただインターフェイス、減らすためにコミュニケーション データのリアルタイムそして完全性を保障するためにすべての器械を制御できるネットワークを使用できる。5.The器械はP +および器械の特別な終了する電池および充満および排出測定できるCH提供する、およびPインターフェイス、またCH +。
製品仕様書
|
入れられたAC
|
AC 380V ±15%/50/60±5Hz
|
|
|
出力電力
|
24のKW
|
|
|
入力電流
|
42.9 A/Phase
|
|
|
入力パワー
|
28.2 KW
|
|
|
電圧
|
CVの出力範囲
|
3~70V
|
|
最低の排出の電圧
|
3ボルト
|
|
|
正確さ
|
± （RDのFS+0.02%の0.02%）
|
|
|
安定性
|
FSの± 0.1%
|
|
|
現在
|
出力範囲/チャネル
|
0.5A~10A
|
|
正確さ
|
± （RDのFS+0.05%の0.05%）
|
|
|
CVの締切りの流れ
|
0.2A
|
|
|
安定性
|
FSの± 0.1%
|
|
|
力
|
出力電力/チャネル
|
6KW
|
|
安定性
|
FSの±0.2%
|
|
|
時間
|
現在の応答時間
|
最高の上昇時間:5ms （10%に90%か90%から10%）
|
|
働きステップ時間
|
≤ （365*24） h/stepの時間のフォーマット00:00:00.000 （h、m、sの氏）
|
|
|
データ
記録 |
データ レコード
条件 |
最低のデータ レコード間隔:10ms （補助チャネルによって接続される:100ms）
|
|
最低の電圧変更:0.12V
|
||
|
最低の現在の変更:0.2A
|
||
|
頻度
|
100Hz （補助チャネルによって接続される:10Hz）
|
|
|
充満
|
充満モード
|
一定した現在、一定した電圧、一定した流れおよび電圧の不変の力
|
|
締切りの状態
|
メイン チャンネル:、ΔTime現在のの電圧容量、- ΔV
|
|
|
排出
|
排出モード
|
一定した現在、不変の力、一定した抵抗
|
|
締切りの状態
|
メイン チャンネル:、ΔTime現在のの電圧容量
|
|
|
脈拍
モード |
充満
|
一定した現在、不変の力
|
|
排出
|
一定した現在、不変の力
|
|
|
最低の脈拍幅
|
100ms
|
|
|
脈拍周期
|
32まで
|
|
|
ChgおよびDischgスイッチ
|
支えられる
|
|
|
締切りの状態
|
電圧、時間
|
|
|
シミュレーション
|
充満
|
一定した現在、不変の力
|
|
排出
|
一定した現在、不変の力
|
|
|
締切りの状態
|
時間、行番号
|
|
|
連続的な転換の変更およびDischange
|
1つのシミュレーションのステップは連続的実現できる
充満からの排出への転換 |
|
|
限界のステップ番号
|
1，000,000
|
|
|
周期
|
最高周期
|
65535
|
|
最高のステップ
|
254
|
|
|
周期の巣
|
3
|
|
|
保護
|
パワー データ保護
|
|
|
オフライン動作 モード
|
||
|
ユーザー定義の保護状態、
上部および下の限られた流れ/電圧のような、 遅れ時間、温度、等。 |
||
|
充満および排出の効率
|
>85%
|
|
|
保護レベル
|
IP20
|
|
|
平行チャネル
|
支えられる、
平行チャネルは脈拍およびシミュレーションのテストを支えない |
|
|
チャネルの特徴
|
独立した組の定数のための閉じたループ
|
|
|
エネルギー フィードバック
|
排出エネルギーは格子に戻って与えることができる
|
|
|
流通経路統制モード
|
独立制御
|
|
|
騒音
|
≤65dB
|
|
|
データベース
|
MySQL
|
|
|
Communicatin
|
TCP/IP
|
|
|
データ輸出
|
EXCEL、TXT、CSV、PDFのプロット/グラフ
|
|
|
ディスク・ドライブ
|
500GB
|
|
|
オペレーティング システム
|
Windows 7/8/10の64ビット
|
|
|
COMポート
|
イーサネット ポート、缶コミュニケーション サポート コミュニケーション
BMSの細胞の電圧そして温度を得るBMSを使って |
|
|
項目
|
価値
|
|
|
チャネルの数
|
4
|
|
|
次元（W*D*H） （mm）
|
W*D*H:600*800*1300 （mm）
|
|
|
労働環境の条件
|
||
|
項目
|
価値
|
|
|
操作の環境の温度
|
-10℃~45℃ （温度が25±10℃である場合の、
測定の正確さは保証される:正確さはFS/℃の0.005%を漂わせる） |
|
|
貯蔵の環境の温度
|
-20℃~50℃
|
|
|
操作の環境の湿気
|
≤70% RH （湿気の凝縮無し）
|
|
|
貯蔵の環境の湿気
|
≤80% RH （湿気の凝縮無し）
|
|
