詳細情報 |
|||
| チャネルいいえ。: | 512 | ワークフローの制御方式: | 全小屋制御 |
|---|---|---|---|
| 充満モデル: | 一定した電圧、一定した流れ | 充満締切りの状態: | 、時間現在の、電圧容量 |
| 排出モード: | 一定した流れ | 排出の締切りの状態: | 電圧、時間、容量 |
| 抜き取り検査周期: | ≤10s | 電圧測定の範囲: | 充満:0~4.5Vの排出:4.5~2.5V |
| 電池の電圧範囲: | 3~4.5V | 電圧正確さ: | ± （0.05%RD+0.1%FS） |
| ハイライト: | 李イオン電池細胞の等級分け機械,4.5V電池細胞の等級分け機械,512チャネル18650の負荷テスター |
||
製品の説明

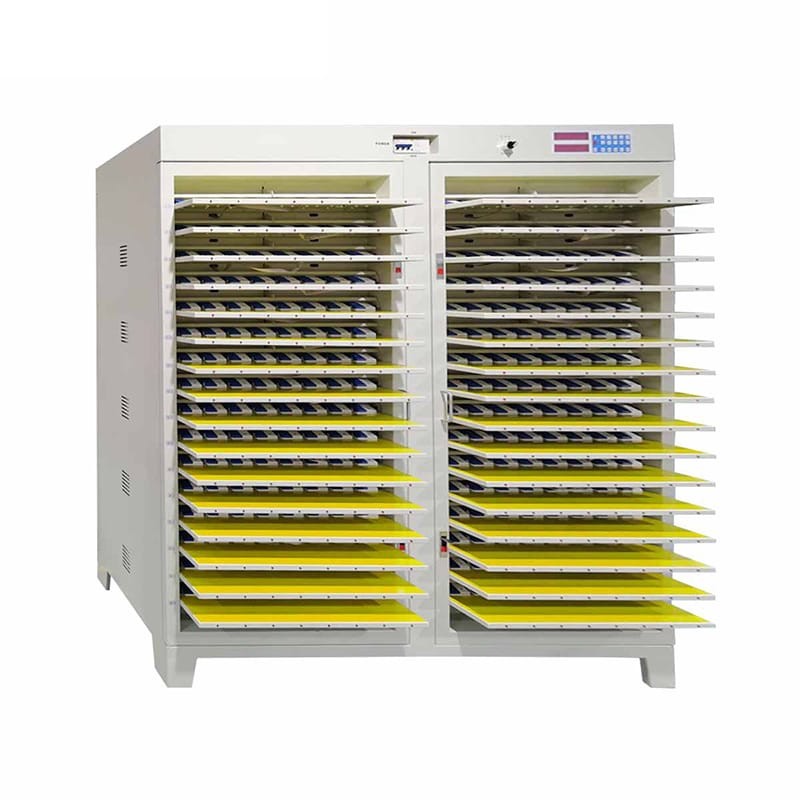

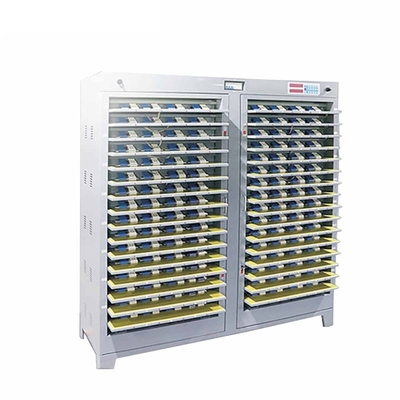

512チャネルの李イオン18650電池の排出容量のテスターの検光子のレジ係
製品の説明
TOB-512-2Lは通信用インタフェースおよび電池の検出のキャビネットで装置主に構成される。電池のテスト キャビネットは据え付け品、一定した現在の一定した電圧源、登録制御回路、試し回路、単一の破片のマイクロコンピューターおよびコントロール パネルを置くことへの電池クランプそして版ボディで構成される。
製品の機能
1. 各装置は電圧範囲の内にある細胞の512 PCのための一定した現在、一定した電圧充満そして一定した現在の排出をすることができる。
2. 一定した現在一定した電圧電源、リチウム イオン電池の充満条件のために適した影響なしで、特に転換する一定した電圧への一定した流れ
3. 装置はコントロール センターとしてAVRの単一チップコンピュータを採用し、上部コンピュータによって制御することができる周辺試し回路に協力する。コンピュータに接続されたとき、すべてのチャネルの完全な充満そして排出カーブは救うことができるかまたは上部コンピュータから分かれて、コントロール パネルによって作動させることができる。時間、等によって分類する一定した現在の一定した電圧充満、一定した現在の排出テスト。
4. 各電池に自身の独立した一定した現在および一定した電圧源があり、自己形成ループは互いに影響を与えない。
5. LEDは操作状態の表示として電池の据え付け品のそれぞれに取付けられ、排出は電池容量の分類を示すのに完了するとき、使用することができる。
6. 一定の時間か現在の終了の状態は満たされる場合電池の電圧は設定値に達する場合、最初に一定した現在の充満満たすとき、満たす一定した電圧に滑らかに、充満端移る実時間検出各電池の電圧。一定した流れが排出される時、電池の電圧が設定値、排出の端および対応する電池の表示燈より低い上がる時。
7. パワー保護機能を使うと、元のワークフローは力の後で動き続けることができる
8. 上部コンピュータは32の働きステップ変数および256の周期を置くことができる。各々の上部コンピュータは1から15組の単一の破片のマイクロコンピューター システムを接続できる。（10セットの下で提案しなさい）
9.Supportingソフトウェア機能
1) 。各電池の電圧、流れ、時および容量のようなデータを表示するのに写実的な操作インターフェイスを使用しさまざまな色の対応する働く状態そして異常な状態を表示しなさい。
2) 任意区分された電池容量の徴候（100つまでの区分）
3) データ点は電圧、流れおよび時間の変化する状況に従って完全な満たし、排出カーブ データを形作る記録することができカーブのデータ点の時間間隔は≤10秒である。
4) さまざまな条件（容量、開いたの下で機能を時間分類する電池
回路の電圧、排出のプラットホーム、等）
5) 一定した現在の充満比率、容量の損失、排出の効率、平均電圧、中央の電圧、等の自動計算。
6) オペレータ許可設定、階層的な操作
7) 充満および排出カーブ、周期の図表を表示できる
製品仕様書
| チャネルいいえ。 | 512 |
| ワークフローの制御方式 | 全小屋制御 |
| 充満モデル | 一定した電圧、一定した流れ |
| 充満締切りの状態 | 、時間現在の、電圧容量 |
| 排出モード | 一定した流れ |
| 排出の締切りの状態 | 電圧、時間、容量 |
| 抜き取り検査周期 | ≤10s |
| 電圧測定の範囲 | 0~5Vの決断1mV |
| 電池の電圧範囲 | 充満:0~4.5Vの排出:4.5~2.5V |
| 一定した電圧範囲 | 3~4.5V |
| 電圧正確さ | ± （0.05%RD+0.1%FS） |
| 現在の範囲 | 充満:0.01-2Aの排出:0.01-2Aの決断:1mA |
| 現在の正確さ | ± （0.1%RD+0.1%FS） |
| 時間セットの範囲 | 0~30000分以内のどの設定でも、時間ユニット最低である |
| 時間の正確さ | ≤±0.1% |
| クランプ タイプ | 四線式方法据え付け品 |
| クランプは範囲を調節する | 10mm-90mm |
| サポート電池のタイプ | シリンダー細胞 |
| 電圧源 | 3段階4ワイヤー、AC380V±5%、50HZの力consumption15KW |
| コミュニケーション方法 | RS485のボード・レート57600 |
| 機械サイズ | 1440mm （長さ） ×500mm （幅） ×1840mm （高さ |
| 労働環境 | 温度:関連する0-40℃ temperature≤85% |
| 満載の動作電流 | 15Aへの段階の整列、3Aへのゼロ整列 |
| 装置起動の流れ | 60Aについての空気スイッチ完了の時 |
| N.W | Anout 300kg |
|
システム本管 |
計算機システムのミニマム コンフィギュレーション:P4の2Gの上の記憶、200Gの上のハード ディスクの空き容量、EGA/VGAのカラー ディスプレイ、1つのCD-ROMの1のマウス、MicrosoftTM Windows XPの上のCPU以上に、1の利用できるRS232シリアル通信港、Windowsサポート プリンター。計算機システムはユーザーによってはめ込み式であり、マイクロコンピューター システムの数は実際の必要性に従って定められる。 |
XWELLの供給円柱細胞およびプリズム細胞のためのいろいろな種類の電池の等級分け機械
