詳細情報 |
|||
| チャネルの電圧および流れ: | 5V/3A | チャンネル番号: | 512 Channnels |
|---|---|---|---|
| 最高の入力パワー: | 18kW | 一定した電圧設定の範囲: | 充満:0.02V~5V |
| 測定範囲: | 0V~5V | チャネルの試しの時間: | 0.1s |
| 時間の正確さ: | ±0.01% | 条件を記録しなさい: | TimeT△:1s~60min |
| ハイライト: | 18KW 18650電池容量のテスター,円柱18650の電池容量のテスター,円柱電池の排出の検光子 |
||
製品の説明

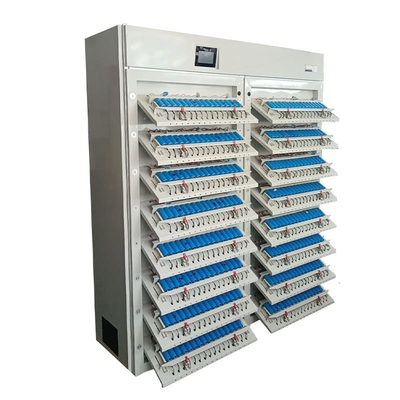

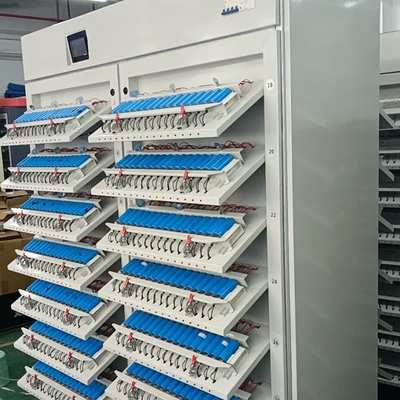

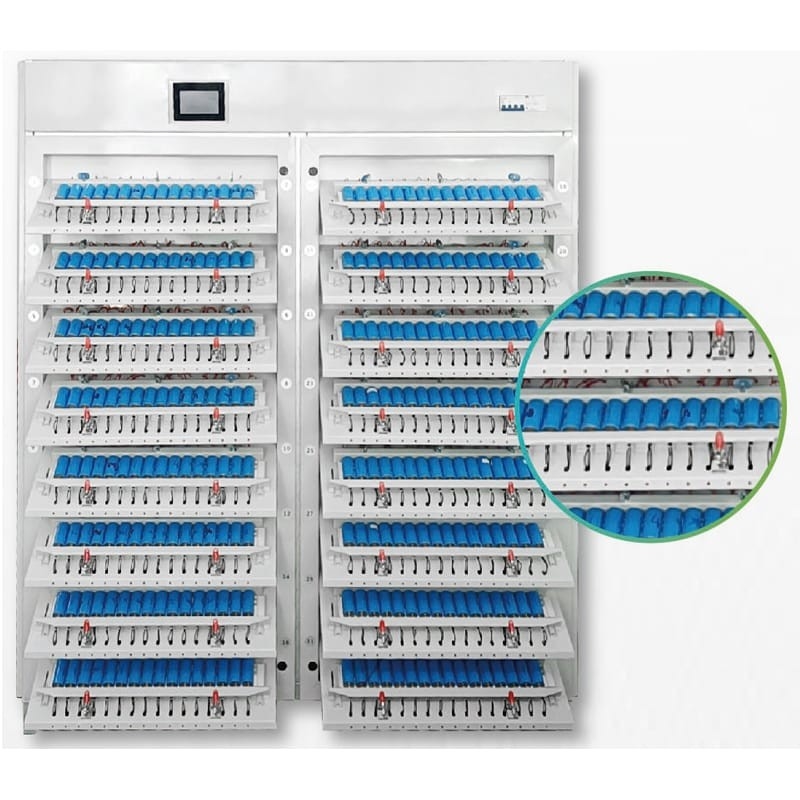

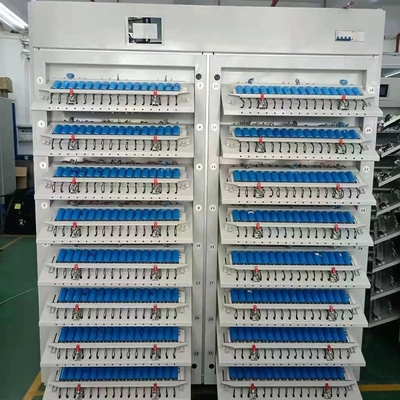

円柱細胞の形作り、等級分けテスト機械512チャネル18650のリチウム ポリマー電池容量のテスターの試験装置
製品の説明
装置チャネルの数:合計の512のチャネル
全体寸法:1620 （W）*550 （D）*1840 （H） mm
シャーシ色:白いを離れた標準（カスタマイズ可能）
据え付け品の形態:上部の陽性および否定的の任意据え付け品（先の尖った/平らな/2部分）下げるため
据え付け品の間隔:40mm
支持電池の高さ:100mmの内で調節可能
働く電源:三相五線式AC380V±10%、50HZ
働くパワー消費量:≤ 9KW
労働環境:温度0-40の℃、相対湿度の≤ 80%
熱放散モード:自然な空気入口および上向きの排気
製品の機能
電圧測定の範囲:0-5V
電池の電圧範囲:充満0-4.5V;排出4.5-2V
一定した電圧範囲:2.5-4.5V
電圧正確さ:± （1つの‰の読書+フル・スケール1つの‰）
電圧決断:1mV
電圧安定性:≤ 1の‰
現在の範囲:Charging20mA-2A;排出20mA-2A
現在の正確さ:± （1つの‰の読書+フル・スケール1つの‰）
現在の決断:1mA
現在の安定性: < 1="">
プロダクト利点
制御モード:ソフトウェアのインストール、コンピュータ関係、装置の仕事、全キャビネット制御
コミュニケーション モード:シリアル ポート、ボード・レート57600
プロセス配置:32までのステップおよび256の周期は置くことができる
充満モード:一定した現在、一定した電圧、一定した現在および一定した電圧
充満締切りの状態:、時間現在の、電圧容量
排出モード:一定した流れ
排出の締切りの状態:電圧、時間、容量
保護機能:電圧に、現在の、電圧の下で、容量の保護に、パワー保護現在の、データ中断点の回復
時間範囲:0-30000分以内の設定、時間ユニット:分
時間の精密:≤±1 ‰
抜き取り検査の期間:≤ 8S
最低のデータ記録頻度:≤8S
電池の分類:容量、時間、開路の電圧、排出のプラットホーム、等に従って分類する
データ処理:それは電圧、流れ、時間および容量のようなデータを記録できたり自動的に一定した現在の充満比率、容量の損失、排出の効率、平均電圧、中央の電圧および他のデータを計算し、データ カーブおよび周期の図表を提供する;出力はテキスト、Excel、単語、またはMDBのデータベースのフォーマット ファイル発生させた。
製品仕様書
|
チャネルの電圧
現在 |
5V/3A
|
|||
|
チャンネル番号
|
512 Channnels
|
|||
|
チャネルごとの平行装置番号
|
1
|
|||
|
入れられたACタイプ
|
3段階AC380V ±10%/50Hz
|
|||
|
最高の入力パワー
|
18KW
|
|||
|
騒音
|
≤65dB
|
|||
|
AC電源の配線モード
|
三相五線式関係
|
|||
|
力率の
電源 |
≥0.99 （負荷力は評価される力の30%以上ある）
|
|||
|
総現在のゆがみ率
|
THD≤5%
|
|||
|
変換効率
|
各リンク変換効率は85%以上ある
|
|||
|
|
一定した電圧設定
範囲 |
充満:0.02V~5V
|
||
|
最低の排出の電圧
|
排出:1V~5V
|
|||
|
測定範囲
|
0V~5V
|
|||
|
電圧決断
|
0.1mV
|
|||
|
制御の正確さ
|
± （0.05%RD+0.05%FS）
|
|||
|
測定の正確さ
|
± （0.05%RD+0.05%FS）
|
|||
|
|
充満現在の配置の範囲
|
0.02A~3A
|
||
|
放出流の配置の範囲
|
0.02A~3A
|
|||
|
測定範囲
|
0A~3A
|
|||
|
現在の決断
|
16かまれた広告、DA
|
|||
|
制御の正確さ
|
± （0.05%RD+0.05%FS）
|
|||
|
測定の正確さ
|
± （0.05%RD+0.05%FS）
|
|||
|
温度の漂流
|
25PPM/℃
|
|||
|
力
|
単一チャネルの最高
出力電力 |
30W
|
||
|
|
チャネルの見本抽出
時間 |
0.1s
|
||
|
現在の応答時間
|
最高の現在の上昇時間20ms |
|||
|
時間範囲を置くステップ
|
1min~1024min
|
|||
|
時間
正確さ |
±0.01%
|
|||
|
ステップ セット モード
|
形態編集者（最高の働くステップ:128）
|
|||
|
データ レコード
|
条件を記録しなさい
|
TimeT△:1s~60min
|
||
|
充満
|
充満モード
|
一定現在の充満の一定現在の一定電圧充満
そして、一定電圧一定した抵抗充満満たす一定力満たす |
||
|
条件を停止しなさい
|
電圧、時間および容量現在、- ΔV
|
|||
|
排出
|
Dishargingモード
|
一定した現在の排出、不変の力の排出、一定した抵抗の排出
|
||
|
停止状態
|
電圧、現在、時間および容量
|
|||
|
周期
|
周期の数
|
1~30000回
|
||
|
単一周期の働きステップ
|
128
|
|||
|
|
ハードウェア保護
|
電池の逆保護を接続するため
|
||
|
短絡の保護
|
||||
|
悪い電池の接触の保護
|
||||
|
電池の電圧倍の回路保護の測定
|
||||
|
ソフトウェア保護
|
データ保護場合の電源異常
|
|||
|
ネットワーキングのオフ・ラインのデータ保護
|
||||
|
境界の電圧および最高の電圧、最低の流れ、現在の限界、限界容量および限界温度変数
保護の配置 |
||||
|
チャネルの特徴
|
二重閉じたループの構造を使うと、一定した現在の一定した電圧転換は効果的にできるスムーズな移行である場合もある
現在のスパイクを防げば電池への大きい現在の影響は、電池を保護する |
|||
|
流通経路統制mod
|
独立した仕事ステップのための各チャネルの設定制御
|
|||
|
データベース
|
SQLを使用して、MySQLは、データベースに中心にされた管理、製造実行システム（MES）との互換性があるテスト データ アクセスする
装置は、別の装置のデータ収集そして制御パラメータを促進するためにおよびデバッグするコミュニケーション出た 維持（データベースのフォーマットは顧客に従って要求するカスタマイズすることができる） |
|||
|
データ出力 モード
|
Excel、Txt
|
|||
|
カーブのタイプ
|
各電池の過程において対応する関係のカーブをに、電圧/時間のカーブを含んで作成すること、できる現在/時間
カーブ、容量/時間 カーブおよび容量/電圧カーブ |
|||
|
バー コードのスキャン
|
電池のバーコードのサポート・バー コード スキャン機能によって
|
|||
|
歴史のデータ管理およびトレーサビリティ
|
||||
|
接続のuppecomputerのコミュニケーション モード
|
TCP/IPの議定書に基づく |
|||
|
通信用インタフェース
|
ネットワーク ポート（RJ45）、10M~1000Mの自己適応
|
|||
|
システム拡大するため
|
コミュニケーションを拡大するスイッチおよびルーターを通して
|
|||
|
キャビネットのタイプ
|
円柱、柔らかいパッケージ、正方形アルミニウム貝に合わせるため
|
|||
|
キャビネット サイズ
|
長さ、幅、高さ:1600mm×600×1875mm
|
|||
|
IPの保護等級
|
IP40
|
|||
電池の充満および排出の等級分け機械細部
