詳細情報 |
|||
| モデル: | XW-C1000W | タイプ: | 連続的な繊維 |
|---|---|---|---|
| レーザー力: | 500w 1000w 1500w 2000w 3000w | レーザーの波長: | 1064 nm |
| レーザ溶接の深さ: | 0.1-2.0 mm | 脈拍幅: | 0.3-20ms |
| 繊維のケーブル長: | 10m | 定常電圧: | 220V/32A |
| ハイライト: | 220V電池のレーザ溶接機械,80J電池のレーザ溶接機械,10mリチウム電池の点の溶接工 |
||
製品の説明

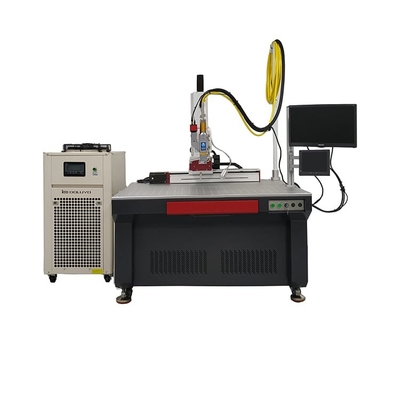

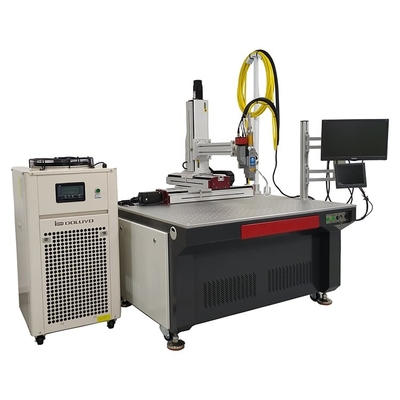

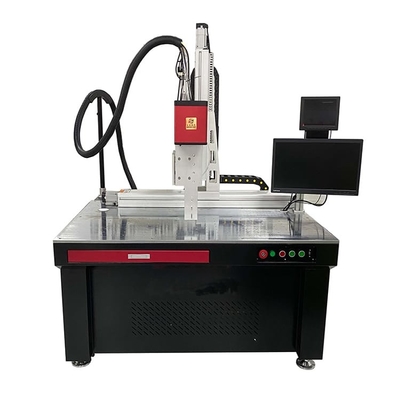

リチウム電池のパックのレーザ溶接電池の点のレーザ溶接機械
近年、新しいエネルギー車の波は世界中普及するようになった。その中、新しいエネルギー車の中心の部品が、直接車の性能を定めるように、力電池。生産設備の正確さおよびオートメーションのレベルは直接電池の質、効率および一貫性に影響を与える。高度の加工技術として、レーザ溶接の技術は高性能力電池の生産のためのよい選択である。溶接の多数の溶接の一部分、難しさ、および力電池の高精度の条件が原因で、従来の溶接方法は条件を満たして困難である。但し、レーザ溶接の技術に溶接された工作物の低い溶接材料の損失、小さい変形、安定した装置の性能および容易な操作、溶接の質およびオートメーションがある。高い、力電池の溶接の分野で使用されて電池の安全そして信頼性を非常に改善でき耐用年数を拡張する。肯定的で、否定的な電極材料、分離器および電解物のような原料を統合する融合の製造工程として、それは全体の力電池の工程の主プロセスである。
リチウム電池のパックのレーザ溶接電池の点のレーザ溶接のmachineLithium電池のパックのレーザ溶接電池の点のレーザ溶接機械
働き主義
レーザ溶接は局部的に小さい区域の材料を熱するのに高エネルギーレーザーの脈拍を使用し次に材料に熱伝導によって特定の溶融池を形作るために材料を溶かすために拡散する。それはthin-walled材料および精密部品を溶接することを主に目指す溶接方法の新型、でスポット溶接、バット溶接、ステッチ溶接、そして密封の溶接のような多数の溶接方法を実現でき。
特徴
力電池のためのレーザ溶接に効果的に部品の精密を改善できる高エネルギー密度、小さい溶接の変形および小さい熱影響部の利点がある。溶接の継ぎ目は不純物、ユニフォームおよびコンパクトなしで滑らかであり、付加的な粉砕の仕事は要求されない。エネルギー集中および制御の装置の溶接の速度は速くない、自動生産、高い収穫、よりよい電池の溶接の安全、ほこりのない研修会の使用のために適した人体に対する副作用を達成すること容易。力電池の構造が通常いろいろな材料を含んでいるので、力電池のレーザ溶接機械は反対の金属の間で溶接できる。
適用
電池のパックの溶接;極度のコンデンサーの接続の部分の溶接;柔らかいパッケージの溶接;耐圧防爆弁の溶接;シートにニッケルを被せる溶接。電池の帽子は溶接される。、フリップ シートの溶接溶接する、母線保護板溶接。
指定
| 最高。平均出力 | 500W / 1000With 1500With 2000With 3000W |
| レーザーの波長 | 1064nm |
| 働く物質 | 繊維のレーザー ソース |
| 仕事域 | 400*400mm |
| 最高の単一の脈拍 | 80J / 20ms |
| 力Comsuption | <12kw> |
| 最高の溶接の深さ | 3mm |
| 最高の点の直径 | 2mm |
| 力の安定性（8h） | <> |
| 脈拍幅 | 0.15-20ms |
| 脈拍の頻度 | 0-50/100HZ |
| 繰り返された精密 | ±0.01mm |
| 伝達繊維ワイヤー | 元の日本三菱Φ0.4/Φ0.6 |
| 方法の位置 | 赤灯 |
| 電圧 | 380V±5%/50Hz 50A |
| 冷水 | 5HPスリラー10L/min |
| 電力制御システム | 単一の破片のマイクロコンピューター |
| 観察システム | 顕微鏡 |
| 次元（L*W*H） | 1300*900*1600mm |
| パッケージのサイズ | 1400*1000*1750mm |
| 純重量 | 450KG |
| 総重量 | 600KG |
プリズム電池のパックのALの母線のためのレーザ溶接のサンプル
プリズム電池のパックの銅の母線のためのレーザ溶接のサンプル
プリズム電池のパックのニッケルの母線のためのレーザ溶接のサンプル
