詳細情報 |
|||
| 荷を積まれる細胞の最大数: | 300-600pcs （標準18650のリチウム細胞） | Ｘ軸旅行: | 400のmm |
|---|---|---|---|
| Ｙ軸旅行: | 400のmm | 最高のスポット溶接の速度: | 0.3s/point |
| Z軸旅行: | 50のmm | 制御方式: | マイクロコンピューター制御 |
| スポット溶接機械: | DCインバーター溶接機の電源 | 溶接電流: | 5000A 8000A |
| 電圧: | 220Vおよび380V | 力: | 4000 W |
| ハイライト: | リチウム電池のパックの点の溶接工,電池のパックの点の溶接工4000 W,電池の単一の側面のスポット溶接機械 |
||
製品の説明

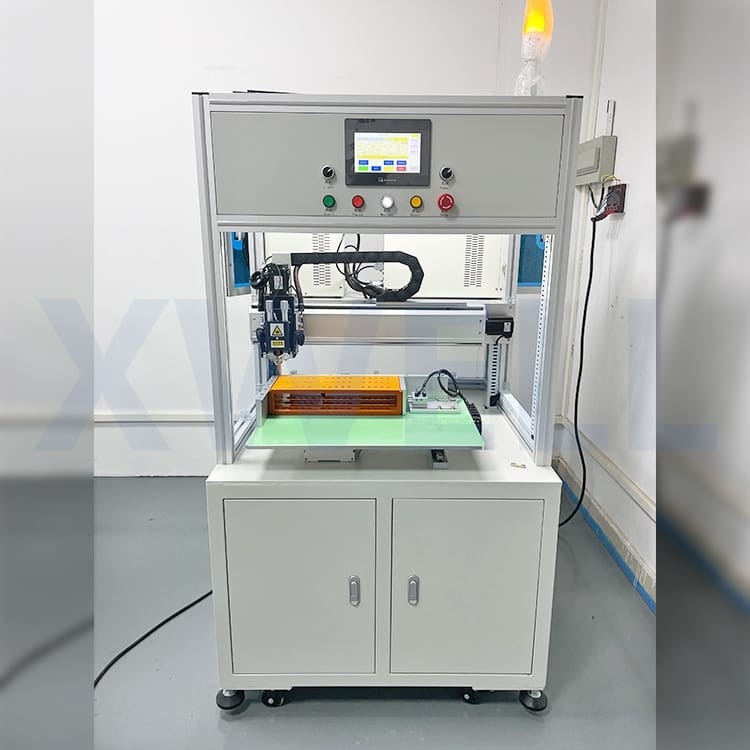

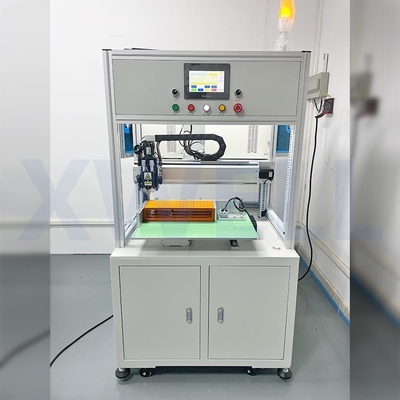

自動18650リチウム電池のパックCNCの抵抗の点の溶接工の電気単一の側面のスポット溶接機械
製品の説明
MD-ASWの単一の側面自動電池のパックのスポット溶接Machinewは円柱電池のパック アセンブリのための重要な機械である。
下の利点があるかどれが:
1. 大きいタッチ画面、容易な操作およびより明確な表示。
2。3ファイル プログラミング モード、手動入力、配列、CADの写実的な輸入、簡単でおよび速い応答。いろいろな種類の複雑なプログラムを編集しなさい
4。溶接頭部に効果的に溶接の質のスポット溶接の針の温度の影響を減らすことができる空冷か、または水冷の機能がある、
5。それは99組までのファイル貯えることができるファイルは呼び易くワイヤーを変え、機械を調節する複雑なプロセスは要求されない。
6.はんだの針か他の理由の変更によって引き起こされるポイント オフセットのために目盛りを付けることができるはんだの接合箇所の全面的なオフセットのための1キーの口径測定機能、
製品の機能
1. Ｘ軸旅行:400mm
2. Ｙ軸旅行:400mm
3.最高のスポット溶接の速度:0.3s/point;2800pcs/h （サーボ頭部）
4.モーター ドライブの最高速度:1000mm/s
5.荷を積まれる細胞の最大数:300-600pcs （標準18650のリチウム細胞）
6。貯えることができるファイル グループの数:99グループ
7.オペレーティング システム:埋め込まれたシステム+ HMI
8.転送方式:サーボ モーター+輸入された精密ねじ線形ガイド
プロダクト塗布
カスタマイズされた据え付け品のジグを使うと、スポット溶接機械は18650、26650、32650を溶接、他の円柱電池のパックはまたいろいろ円柱電池、正方形電池、ボタン電池および等のために、カスタマイズすることができる。
プロダクト構造
製品仕様書
| 項目 | 変数 |
|---|---|
| 溶接工 | 5000A/8000Aインバーター スポット溶接の電源（任意） |
| 溶接頭部の量 | 1 |
| 溶接の範囲 | 400*400mm |
| 細胞のタイプ | 18650、21700の32650の…すべてのタイプのcylinderial細胞 |
| 総細胞サポート | 300-600 PC |
| 溶接の速度 | 最高0.35s/spot、2800 pcs/h |
| 細胞リンク材料 | ニッケル、Nickel-Plated鋼鉄 |
| 溶接の最高の厚さ | 0.3mm |
| 最高変数グループ | 99グループ |
| 操作システム | マイクロコンピューターおよびタッチ画面のユーザ・インタフェース |
| 運転者モード | Motroおよび精密ガイド・レール |
| 冷却方法 | 空気か水によって（任意） |
| 空気圧 | 0.4-0.6 Mpa |
| 力の電圧 | 単一フェーズ220V/三相380V |
| 力 | 8000 W |
| サイズ | 900L*900W*1930Hmm |
| 重量 | 300kg |
プロダクト細部
電池のパックの溶接のサンプル
スポット溶接のサンプル
すべてのタイプの円柱細胞のために適した二重側面のスポット溶接機械はパックのすべての形のために適した詰まり。良質5000A/8000Aスポット溶接の電源を使うと、それは0.1mmから0.3mmまで厚さを溶接できる。溶接の点は美しく、しっかりしたよい伝導性である。
