詳細情報 |
|||
| タイプ: | 単一の側面のスポット溶接 | 溶接の範囲X: | 400のmm |
|---|---|---|---|
| 溶接の範囲Y: | 400のmm | 溶接の速度: | 0.3s/point |
| ヘッド移動間隔: | 50のmm | 制御方式: | マイクロコンピューター制御 |
| スポット溶接機械: | DCインバーター溶接機の電源 | 溶接電流: | 5000A 8000A |
| 電圧: | 220Vおよび380V | 力: | 4000 W |
| ハイライト: | 電池のパックの自動スポット溶接機械,単一の側面の自動スポット溶接機械,電池のパックのための4000Wスポット溶接機械 |
||
製品の説明

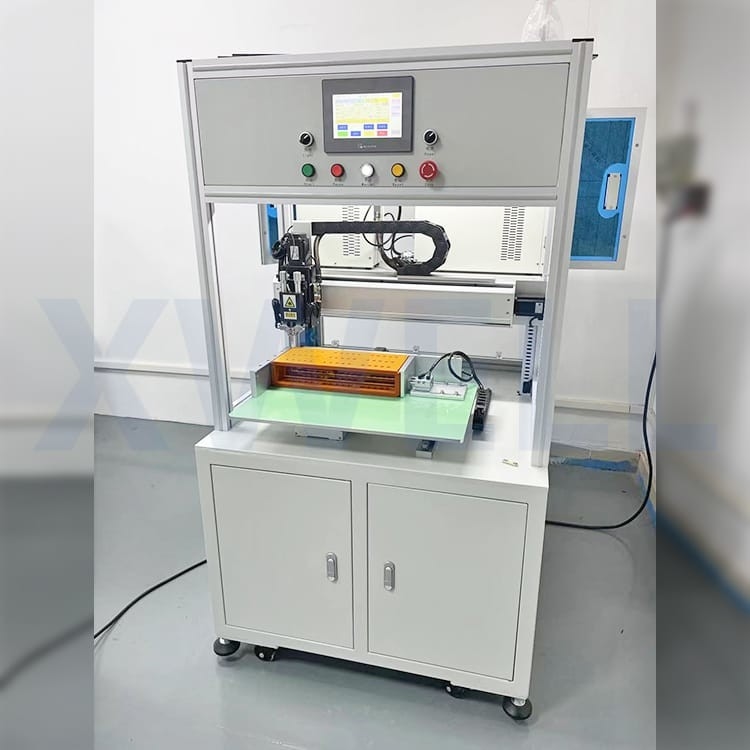

電動機18650 26650 32650単一の側面電池タブの電池のパックのための自動スポット溶接機械
製品の説明
MD-ASWの単一の側面自動電池のパックのスポット溶接Machinewは円柱電池のパック アセンブリのための重要な機械である。
下の利点があるかどれが:
1. スポット溶接の効率はより高い、各々の溶接ポイントの速度である≥O.5s （任意溶接機の速度によって）、single-sidedスポット溶接機械1時間あたりの2800個の細胞に達することができる
2。中心の部品は日本および台湾から輸入される。全機械の精密、安定性および生命は倍増されるよりもっと他の国内部品と比較されてある。
3.溶接の自動警報および停止機能は教授の障害を取り除いた後、スポット溶接を続けることができる
4。機械に自身のパワーあったりまたは機能を続け、位置はスポット溶接ができるように手動で調節することができる
5。溶接機は任意であり、効果的に顧客の必要性を満たす異なった溶接機は顧客の異なった条件に従って選ぶことができる。
製品仕様書
1. 装置の電源:3-phase~380V±10%/50Hz±10%;
2.装置の空気圧:0.3~0.6Mpa
3.装置の重量:250のKG;
4.次元:900mm （L）*900mm （H） W）*1650mm （;
5。使用環境:
1）。高温の場所のこの装置を使用して、高湿度、振動または衝撃、金属粉および溶接のはね避け、装置のまわりで周囲温度の制御に注意を払いなさい;
2）。装置は人員のグラウンド ワイヤーから基づき、分かれていなければならない;
6.装置の耐用年数:7年以上。
プロダクト塗布
カスタマイズされた据え付け品のジグを使うと、スポット溶接機械は18650、26650、32650を溶接、他の円柱電池のパックはまたいろいろ円柱電池、正方形電池、ボタン電池および等のために、カスタマイズすることができる。
プロダクト構造
製品仕様書
| 項目 | 変数 |
|---|---|
| 溶接工 | 5000A/8000Aインバーター スポット溶接の電源（任意） |
| 溶接頭部の量 | 1 |
| 溶接の範囲 | 400*400mm |
| 細胞のタイプ | 18650、21700の32650の…すべてのタイプのcylinderial細胞 |
| 総細胞サポート | 300-600 PC |
| 溶接の速度 | 最高0.35s/spot、2800 pcs/h |
| 細胞リンク材料 | ニッケル、Nickel-Plated鋼鉄 |
| 溶接の最高の厚さ | 0.3mm |
| 最高変数グループ | 99グループ |
| 操作システム | マイクロコンピューターおよびタッチ画面のユーザ・インタフェース |
| 運転者モード | Motroおよび精密ガイド・レール |
| 冷却方法 | 空気か水によって（任意） |
| 空気圧 | 0.4-0.6 Mpa |
| 力の電圧 | 単一フェーズ220V/三相380V |
| 力 | 8000 W |
| サイズ | 900L*900W*1930Hmm |
| 重量 | 300kg |
プロダクト細部
電池のパックの溶接のサンプル
スポット溶接のサンプル
すべてのタイプの円柱細胞のために適した二重側面のスポット溶接機械はパックのすべての形のために適した詰まり。良質5000A/8000Aスポット溶接の電源を使うと、それは0.1mmから0.3mmまで厚さを溶接できる。溶接の点は美しく、しっかりしたよい伝導性である。
