詳細情報 |
|||
| タイプ: | 自動単一の側面の点の溶接工 | Ｘ軸旅行: | 400のmm （カスタマイズ可能） |
|---|---|---|---|
| Ｙ軸旅行: | 400のmm （カスタマイズ可能） | 最高のスポット溶接の速度: | 0.3s-0.5s/point |
| 溶接電流: | 5000Aか8000A （任意） | Z軸旅行: | 50のmm |
| 制御方式: | マイクロコンピューター制御 | スポット溶接機械: | DCインバーター溶接機の電源 |
| 電圧: | 220Vおよび380V | 力: | 4000 W |
| ハイライト: | 空気圧バッテリー片面スポット溶接機、18650 バッテリー片面スポット溶接機、380V バッテリーパック溶接機,18650 Battery single side spot welder,380V Battery Pack Welding Machine |
||
製品の説明

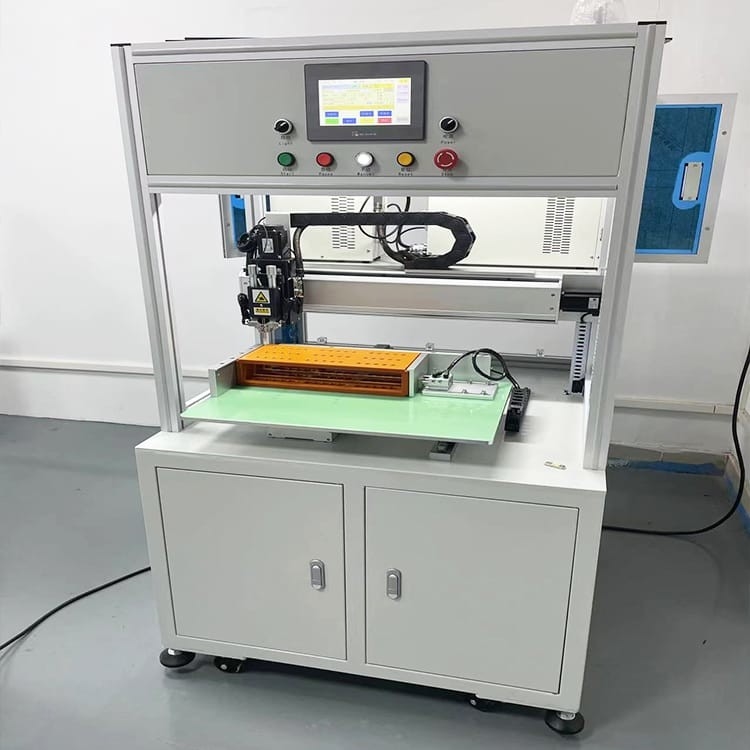

18650 電池のパックのための脈拍の溶接工の空気の単一の側面のスポット溶接機
片面スポット溶接機説明
MD-ASW スポット溶接機は、14500 / 18650 / 21700 / 26650 / 32700 マルチパラレル マルチシリーズ組み合わせのバッテリーパックのスポット溶接および工場での組み立てに適しています。
電動工具バッテリー、トーションカーバッテリー、エネルギー貯蔵バッテリーパック、スクーター電気自動車バッテリーなどに使用できます。
手作業によるスポット溶接に比べ、溶接の効率と精度が大幅に向上しました。
人間化された設計により、操作とデバッグが非常に簡単で便利になります。コンポーネント内蔵のデザインは、外観をより簡潔にします。
片面スポット溶接機の特長
1.溶接ストロークはカスタマイズ可能
2. 各種電池パックに対応
3. 高速溶接
4. 7インチのタッチスクリーン、より便利な操作、より鮮明な表示
5.溶接ヘッドには空冷または水冷機能があり、スポット溶接針の温度が溶接品質に及ぼす影響を効果的に減らすことができます。
6. 最大 999 グループのファイルを保存できます。ファイルは簡単に呼び出すことができます。
複雑な回線変更作業が不要
7. はんだピンの変更などによるスポットのずれを補正できる、はんだ接合部のトータル シフトのワンキー キャリブレーション機能
8.電気または空気圧スポット溶接機はオプションです
片面スポット溶接機応用
カスタマイズされた固定治具を使用すると、スポット溶接機は18650、26650、32650およびその他の円筒形バッテリーパックを溶接でき、さまざまな円筒形バッテリー、角形バッテリー、ボタンバッテリーなどに合わせてカスタマイズすることもできます.
片面スポット溶接機の構造
片面スポット溶接機仕様
| アイテム | パラメータ |
|---|---|
| 溶接機 | 5000A/8000A インバータスポット溶接電源（オプション） |
| 溶接ヘッド数量 | 1 |
| 溶接範囲 | 400×400mm |
| 細胞の種類 | 18650、21700、32650…全タイプの円柱セル |
| トータルセルサポート | 300～600個 |
| 溶接速度 | 最大 0.35 秒/スポット、2800 個/h |
| セルリンク素材 | ニッケル、ニッケルメッキ鋼 |
| 溶接最大厚さ | 0.3mm |
| パラメータグループの最大数 | 99グループ |
| オペレーションシステム | マイコンとタッチスクリーンのユーザーインターフェース |
| ドライバーモード | モーターと精密ガイドレール |
| 冷却方法 | 空気または水による（オプション） |
| 空気圧 | 0.4～0.6MPa |
| 電源電圧 | 単相220V/三相380V |
| 力 | 8000W |
| サイズ | 900L*900W*1930Hmm |
| 重さ | 300kg |
片面スポット溶接機 詳細
電池パック溶接サンプル
スポット溶接サンプル
あらゆるタイプの円筒形セルパックに適しており、あらゆる形状のパックに適した両面スポット溶接機です。高品質の5000A/8000Aスポット溶接電源で、0.1mmから0.3mmまでの溶接が可能です。溶接部は美しく、しっかりと導電性があります。
