詳細情報 |
|||
| モデル: | MD-ASW | 溶接のサイズ: | 400*400mm |
|---|---|---|---|
| 最高重量サポート: | 35KG | サポート パックのサイズ: | Xの方向:26;Yの方向:26 |
| モードの運転: | 段階的なサーボ モーター | 溶接電流: | 5000A 8000A |
| 電圧: | 220Vおよび380V | 力: | 4000 W |
| ハイライト: | 35KGリチウム電池のスポット溶接機械,CNCのリチウム電池のスポット溶接機械 |
||
製品の説明

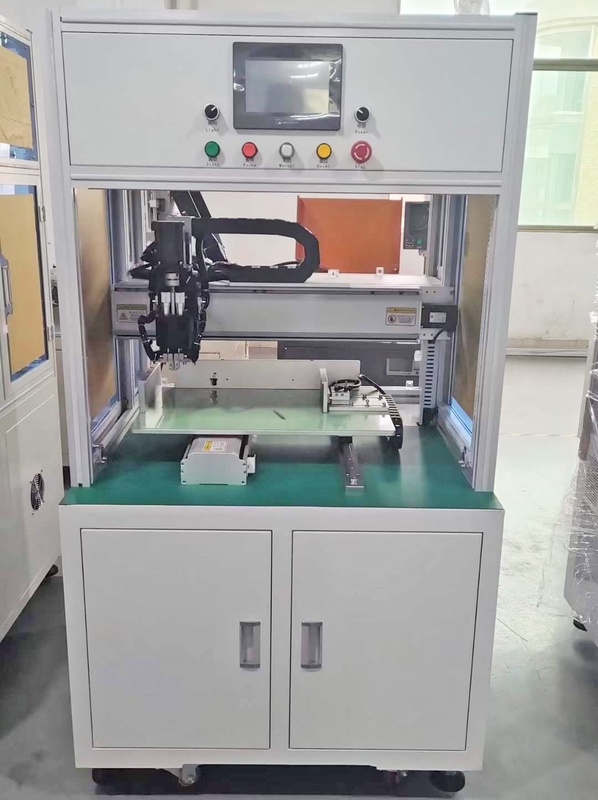

フル オートCNC Single-Sidedポイント リチウム電池のパックのスポット溶接機械
電池のスポット溶接機械記述
円柱細胞の結合されたsingle-sided自動溶接は細胞の肯定的で、否定的な鋼鉄貝が付いている純粋なニッケル シートかnickel-plated鋼鉄を溶接する。
電池のスポット溶接機械特徴
1. 自動溶接、均一はんだの接合箇所、よい一貫性は、修飾された率を改善する
2.実時間溶接電流の監視、偽の溶接または火災警報および自動シャットダウン
3.手動で溶接する自動区域修理一点修理溶接を調節しなさい
4。作動のメカニズムは精密な位置のための線形モジュールが付いているサーボ モーターを採用する
電池のスポット溶接機械利点
1. 溶接の打撃はカスタマイズすることができる
2.さまざまな種類の電池のパックのために適した
3.高速の溶接
4. 7インチのタッチ画面、より便利な操作、より明確な表示
5.溶接頭部に効果的にスポット溶接の針の影響を減らすことができるエア冷却するか、またはwater-cooling機能がある、
溶接の質の温度。
6。ファイル、ファイルissimpleの999グループまで呼ぶために貯えることができる
複雑なライン変更プロセスを要求しない
7.点の転位のために変更によって引き起こされて目盛りを付けることができる総転位のofsolderの接合箇所のための1キーの口径測定機能、
はんだピンか他のreasons8。電気か空気のスポット溶接機械は任意である
電池のスポット溶接機械指定
| モデルいいえ。 | MD-ASW |
| Ｙ軸旅行 | 500mm （カスタマイズ可能） |
| Ｘ軸旅行 | 350mm （カスタマイズ可能） |
| 最高のスポット溶接の速度 | 0.35s/point （1時間:約2800個のunits18650細胞） |
| モーター ドライブ速度 | 1000mm/S |
| 最大負荷の電気中心 | Xの方向:26;Yの方向:26 |
| 可能なファイル グループの貯蔵 | 99グループ |
| オペレーティング システム | 埋め込まれたシステムhuman-machineインターフェイス |
| 転送方式 | ガイド・レールが付いている台湾の精密ねじ |
| モードの運転 | 段階的なサーボ モーター |
| 正確さを置くことを繰り返しなさい | ±0.02mm |
| 次元 | L:900mm、W:900mm、H:1750mm |
| 力 | 4000W |
| 機械重量 | 200KG |
| Ｙ軸の最高の忍耐の重量 | 35KG |
| 入力パワーの供給 | 単相AC 220V/50Hz |
| 空気源 | 0.4-0.6 Mpa |
電池のスポット溶接機械塗布
対応する据え付け品を使うと、スポット溶接機械は18650、26650、32650を溶接、他の円柱電池はまたいろいろ円柱電池、正方形電池、ボタン電池および等のために、カスタマイズすることができる。
電池のスポット溶接の機械動作
1. タッチ画面の溶接の変数の配置。（同じプロダクトはただ一度置かれる必要がある）
2.速い締め金で止める位置に電池のパックが付いている据え付け品を置きなさい。
3.出版物起動ボタン、自動的にMD-ASWすべての溶接の行為を完了するため。
4.新しい据え付け品（電池のパック）のオペレータ取り替えを促すMD-ASWの音。
単一の側面電池の溶接機の構造
単一の側面のスポット溶接機械細部
電池のパックの溶接のサンプル
