詳細情報 |
|||
| 最高。溶接の厚さ: | 0.3mm | 中心の部品の保証: | 1年 |
|---|---|---|---|
| ビデオ出て行点検: | 提供される | Z軸移動: | 50のmm |
| 適した細胞: | 円柱細胞、18650,26650、32650… | 電池数: | 500-600個の細胞 |
| 溶接の電源: | 5000A DCインバーター溶接機の電源 | 最高の溶接電流: | 5000A |
| 電圧入力: | 220Vおよび380V | 力: | 4つのkW |
| ハイライト: | 5000Aリチウム電池のスポット溶接機械,380Vリチウム電池のスポット溶接機械,ガントリー電池の点の溶接工 |
||
製品の説明

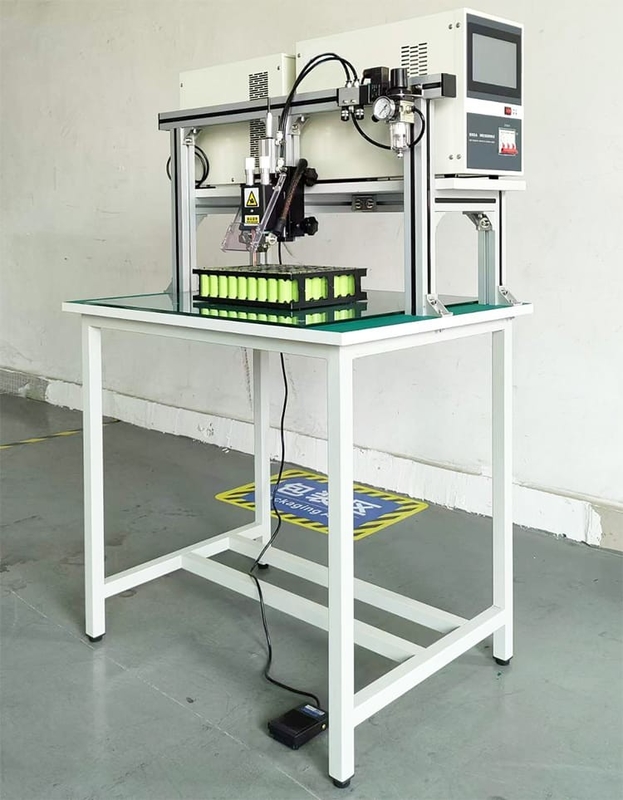

18650のための工場価格のガントリー5000A DCのリチウム電池のスポット溶接機械電池の点の溶接工
ガントリー トランジスター リチウム電池のスポット溶接機械IST-5000は力電池のパックの大量生産のために設計されている。
1. 中間周波数DCインバーターを小規模の、高性能および高出力の溶接を実現できる溶接力を制御するために採用する。
2. 設定の機能および絶えず溶接電流の検出を使っておよび64の貯えられた溶接変数の間で転換する。
3. リアルタイム制御溶接の質および溶接の質を保障するため。
4. 上下に現在の遅延はまた、現在の2つのセクションを出力した。
製品の機能
- 1. フィードバックによって現在の良質の溶接を実現するために負荷電圧および制御定数を就任させなさい。
- 2. 前に熱および主要な熱のパワー オン モードは安定した溶接の質を保障する溶接する前に予備加熱される。
- 3. エネルギー密度の継続を維持し、通電時間を短くし、そして母材の変形そして変色を減らしなさい（通電時間は連続的な出力のマイクロ秒の単位そしてモードで制御される）。
- 4. 低い流れから高い現在に変わること容易精密溶接のために適した。
- 5. 流れの上部および低限は溶接の質がよいかどうか単に判断するために置くことができる。それは溶接のオートメーションの器械のために適している。
- 6. 時間通りに溶接の結果を保障する力の溶接電流の増加。
ガントリー スポット溶接機械塗布
対応する据え付け品を使うと、スポット溶接機械は18650、26650、32650を溶接、他の円柱電池はまたいろいろ円柱電池、正方形電池、ボタン電池および等のために、カスタマイズすることができる。
下のプロダクトのために適した機械:
- 力の蓄電池
- 力モジュール電池
- 電気用具電池
- 光起電エネルギー蓄積電池
製品仕様書
| 項目 | 変数 |
|---|---|
| 溶接工 | 5000A/8000Aインバーター スポット溶接の電源（任意） |
| 溶接頭部の量 | 1 |
| テーブルのサイズ | 800 * 600mm |
| 細胞のタイプ | 18650、21700の32650の…すべてのタイプのcylinderial細胞 |
| 総細胞サポート | 300 - 500 PC |
| 溶接の速度 | 最高0.35s/spot、1000 pcs/h |
| 細胞リンク材料 | ニッケル、Nickel-Plated鋼鉄 |
| 溶接の最高の厚さ | 0.3mm |
| 最高変数グループ | 99グループ |
| コントローラー | マイクロコンピューター |
| 運転者モード | 空気 |
| 冷却方法 | 空気か水によって（任意） |
| 空気圧 | 0.4-0.6 Mpa |
| 力の電圧 | 単一フェーズ220V/三相380V |
| 力 | 4000 W |
| サイズ | 800L * 600W * 1530Hmm |
| 重量 | 100kg |
プロダクトSturcture
電池のパックの溶接のサンプル
スポット溶接のサンプル
すべてのタイプの円柱細胞のために適した二重側面のスポット溶接機械はパックのすべての形のために適した詰まり。良質5000A/8000Aスポット溶接の電源を使うと、それは0.1mmから0.3mmまで厚さを溶接できる。溶接の点は美しく、しっかりしたよい伝導性である。
