詳細情報 |
|||
| 評価される容量: | カスタマイズされる | 主セリング・ポイント: | 作動すること容易 |
|---|---|---|---|
| 使用法: | 電池のパックの溶接 | Z軸移動: | 50mm |
| 適した細胞: | 円柱細胞、18650、26650、32650… | 電池数: | 500-600個の細胞 |
| 溶接の電源: | 5000A DCインバーター溶接機の電源 | 最高の溶接電流: | 5000A |
| 電圧入力: | 220Vおよび380V | 力: | 4つのKw |
| ハイライト: | ガントリーバッテリーセルスポット溶接機、18650バッテリーセルスポット溶接機、リチウム円筒形バッテリーパック溶接機,18650 Battery Cell Spot Welder,Lithium Cylindrical Battery Pack Welder |
||
製品の説明

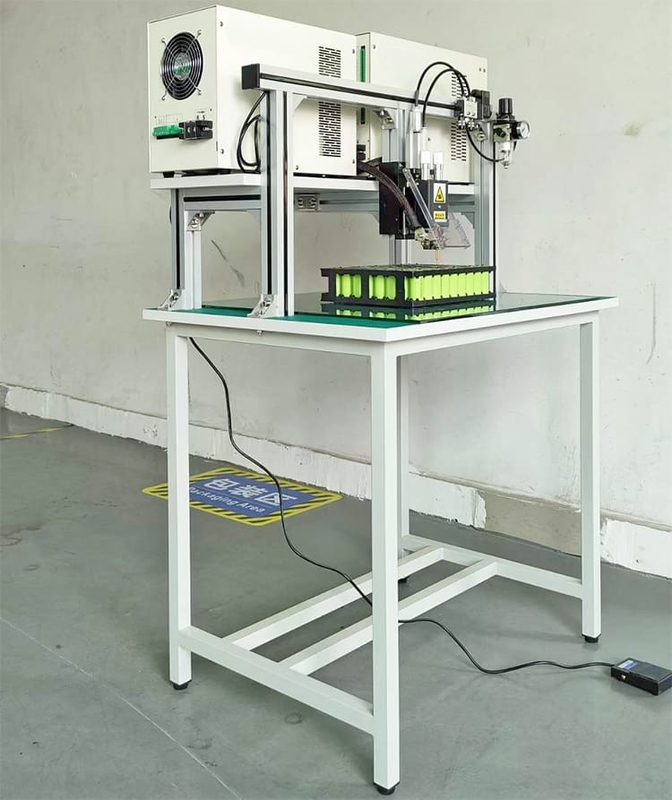

ガントリーバッテリーセルスポット溶接機リチウム円筒形バッテリーパック溶接機DCスポット溶接機
特徴
機器にはインバータ、溶接コントローラ、中間周波変圧器が含まれます。モジュラー設計を採用し、輸入部品を選択し、同社の高度なマイコンコントローラーを搭載し、2組のアナログ/デジタル変換回路と連携して電源電圧を変更します。温度変化を自動制御し、安定した出力を維持します。
スポット溶接機は広く使用されており、溶接トランスは体積が小さく、出力エネルギーが大きいです。
1.直流溶接電流を供給するために電流を整流します。
2.鉄心材料のエネルギー低減に役立ちます。
3.電気エネルギーを直流電力に変換する
4.DC出力。熱集中、熱効率が向上し、溶接プロセスが安定し、溶接品質が向上し、電極寿命が延長されます。
ガントリースポット溶接機応用
対応する治具を使用すると、スポット溶接機は 18650、26650、32650 およびその他の円筒形電池を溶接でき、さまざまな円筒形電池、角形電池、ボタン電池などに合わせてカスタマイズすることもできます。
以下の製品に適したマシン:
- 電力貯蔵電池
- パワーモジュールバッテリー
- 電動工具用バッテリー
- 太陽光発電蓄電池
製品仕様書
| アイテム | パラメータ |
|---|---|
| 溶接工 | 5000A/8000Aインバータスポット溶接電源（オプション） |
| 溶接ヘッド数量 | 1 |
| テーブルサイズ | 800*600mm |
| 細胞の種類 | 18650、21700、32650…あらゆるタイプの円筒セル |
| トータルセルサポート | 300～500個 |
| 溶接速度 | 最大0.35秒/スポット、1000個/h |
| セルリンク素材 | ニッケル、ニッケルメッキ鋼 |
| 溶接最大厚さ | 0.3mm |
| 最大パラメータグループ | 99グループ |
| コントローラ | マイコン |
| ドライバーモード | 空気圧 |
| 冷却方法 | 空路または水路（オプション） |
| 空気圧 | 0.4～0.6MPa |
| 電源電圧 | 単相220V/三相380V |
| 力 | 4000W |
| サイズ | 800L * 600W * 1530Hmm |
| 重さ | 100kg |
製品構造
バッテリーパックの溶接サンプル
スポット溶接サンプル
あらゆるタイプの円筒セルパックに適しており、あらゆる形状のパックに適した両面スポット溶接機です。高品質の5000A/8000Aスポット溶接電源を使用し、0.1mmから0.3mmまでの厚さを溶接できます。溶接箇所は美しく、しっかりしており、導電性も良好です。
