詳細情報 |
|||
| 中心の部品: | PLCのエンジン、モーター | 最高。溶接の厚さ: | 0.3mm |
|---|---|---|---|
| 電圧: | 220V/380V | ブランド名: | XWELL |
| Z軸移動: | 50のmm | 適した細胞: | 円柱細胞、18650、26650、32650… |
| 電池数: | 500-600個の細胞 | 最高の溶接電流: | 5000A |
| 電圧入力: | 220Vおよび380V | 力: | 4つのkW |
| ハイライト: | 電池のパックの電極の溶接機,21700個の細胞の電極の溶接機,細胞のガントリー タイプ点の溶接工 |
||
製品の説明

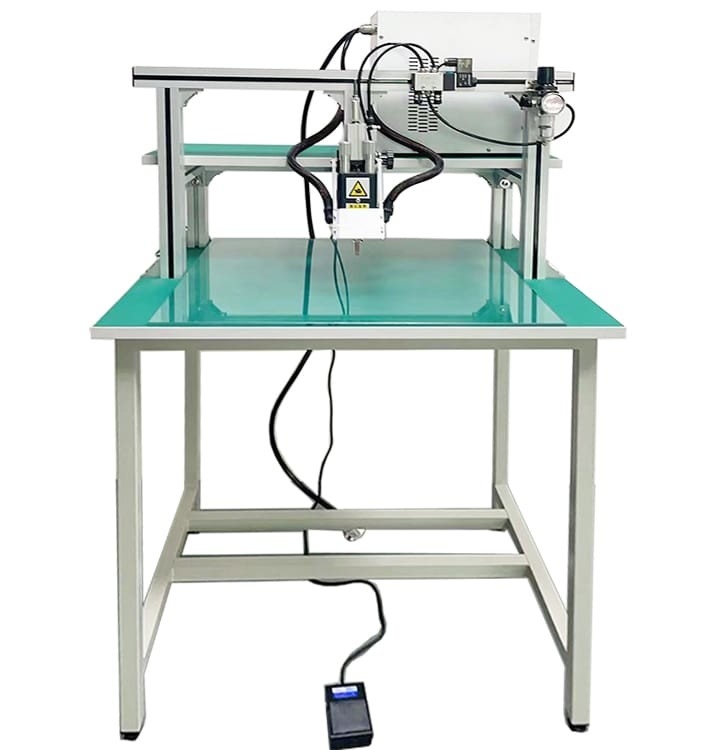

18650 21700個の細胞のリチウム イオン ガントリー タイプ手動電池のパックの電極の溶接機の点の溶接工装置
高性能エネルギー蓄積の点の溶接工
溶接の脈拍幅は調節可能である、溶接のはねは小さく、溶接の点は色を変えない。それに巧妙な溶接の数を数える5ディジットのカウンターがありまた溶接の針を修理に思い出させるためにカウント警報を置くことができる。欠陥の自己診断機能を使って、および維持すること容易な対応する欠陥ポイントを表示するため。
通電時間は正確に調節することができる
調節可能な通電時間:10ms-200msの正確さ:0.1ms
技術を締める溶接の電圧
技術を締める溶接の電圧はネットワークの電圧の変動が溶接電流に影響を与えることを防ぐ。溶接の脈拍幅は調節可能である、溶接のはねは小さく、溶接の点は色を変えない。それはsingle-pulse、倍パルスおよび複数の脈拍の溶接を実現できる。それに二段式現在の監視および比較機能があり、流れは異常である。健全で、軽い警報は効果的に偽の溶接および偽の溶接の発生を防ぐ。
製品仕様書
| 項目 | 変数 |
|---|---|
| 溶接工 | 5000A/8000Aインバーター スポット溶接の電源（任意） |
| 溶接頭部の量 | 1 |
| テーブルのサイズ | 800 * 600mm |
| 細胞のタイプ | 18650、21700の32650の…すべてのタイプのcylinderial細胞 |
| 総細胞サポート | 300 - 500 PC |
| 溶接の速度 | 最高0.35s/spot、1000 pcs/h |
| 細胞リンク材料 | ニッケル、Nickel-Plated鋼鉄 |
| 溶接の最高の厚さ | 0.3mm |
| 最高変数グループ | 99グループ |
| コントローラー | マイクロコンピューター |
| 運転者モード | 空気 |
| 冷却方法 | 空気か水によって（任意） |
| 空気圧 | 0.4-0.6 Mpa |
| 力の電圧 | 単一フェーズ220V/三相380V |
| 力 | 4000 W |
| サイズ | 800L * 600W * 1530Hmm |
| 重量 | 100kg |
プロダクトSturcture
電池のパックの溶接のサンプル
スポット溶接のサンプル
すべてのタイプの円柱細胞のために適した二重側面のスポット溶接機械はパックのすべての形のために適した詰まり。良質5000A/8000Aスポット溶接の電源を使うと、それは0.1mmから0.3mmまで厚さを溶接できる。溶接の点は美しく、しっかりしたよい伝導性である。
