詳細情報 |
|||
| 保証: | 1 年 | 使用: | 電池のパックの溶接 |
|---|---|---|---|
| 適用される産業: | 製造工場、エネルギー及び鉱山 | パックのサイズ: | Xの方向:26;Yの方向:26 |
| 溶接電流: | 5000A 8000A | 電圧: | 220V/380V （AC） |
| パワー: | 4000 W | ||
| ハイライト: | 32700 リチウム電池自動スポット溶接機,21700 リチウム電池自動スポット溶接機,14500 リチウム電池点溶接機 |
||
製品の説明

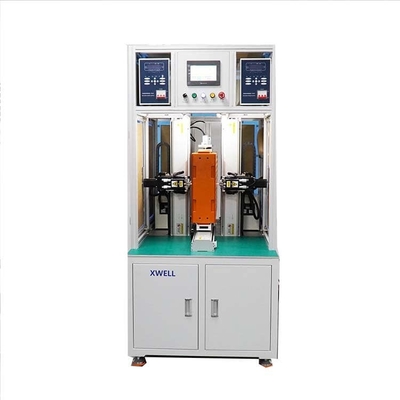

18650 21700 円筒状のセルパック 双面自動バッテリーパック スポット溶接機
記述:
高精度双面自動スポット溶接機は,ニッケルプレート,ピンチで大規模な18650または26650バッテリーパックを溶接するための電気産業の専門機器ですプラス・ネガティブ電極の接続部品電気自動車,モバイル電源,電動工具などのバッテリー組み合わせのスポット溶接プロセスに使用されます.高速スポット溶接を実現するために高精度セルボートアームを採用精密な位置付け,より高いスポット溶接品質,操作者の節約,そして労働コストを大幅に削減します.簡単な設定で自動スポット溶接を行うことができます実際の状況では,1人が複数のマシンを同時に管理できます
特徴:
5電磁気装置,バッテリーパック検出器,シリンダー圧縮装置,およびサービス制御システム,などバッテリーパックが正しい位置に置かれ,溶接精度を増やすために設置されています.
6速度の90度回転可能なチャックが設置され バッテリーパックを動かすため 溶接スポット方向が不一致携帯ドライバー 挿入ポート,部分領域制御,切り替え可能なスクリーンZ軸前後移動,ブレイクポイント仮想溶接,バッテリーパック検出&go機能によりマシンをユーザーフレンドリーにする
7. 完全機能,大量溶接生産に適しています.
8プレッシングシャフトはモーターと螺旋棒で動かされ,製品交換がより便利で操作がより便利になります.
バッテリースポット溶接機仕様
| モデル番号 | MD-ASW |
| Y軸の移動 | 500mm (カスタマイズ可能) |
| X軸移動 | 350mm (カスタマイズ可能) |
| 最大スポット溶接速度 | 0.35s/ポイント (1時間:約2800ユニット18650セル) |
| モーター駆動速度 | 1000mm/S |
| 最大負荷の電気コア | X方向: 26 Y方向: 26 |
| ファイルグループ格納能力 | 99 グループ |
| オペレーティングシステム | 組み込みシステム 人間機械インターフェース |
| トランスミッションモード | ガイドレール付きの台湾精密螺栓 |
| 運転モード | ステップサーボモーター |
| 位置付けの精度を繰り返す | ±0.02mm |
| サイズ | L: 900mm,W: 900mm,H: 1750mm |
| パワー | 4000W |
| 機械の重量 | 200キロ |
| Y軸の最大ベアリング重量 | 35kg |
| 入力電源 | 2相AC 220V/50Hz AC380V 3相 |
| 空気源 | 0.4-0.6 Mpa |

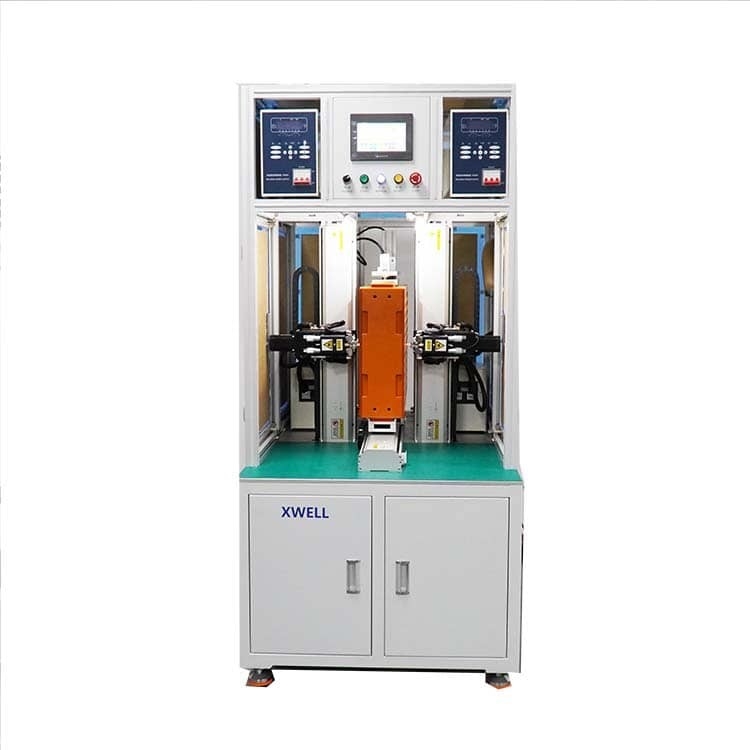

双面点溶接機 詳細
