詳細情報 |
|||
| 適用される産業: | 自動電池溶接機 | 基本構成要素: | PLC |
|---|---|---|---|
| 主要 な 売り物: | オートマティック | パックのサイズ: | Xの方向:26;Yの方向:26 |
| 溶接電流: | 5000A 8000A | 電圧: | 220V/380V （AC） |
| パワー: | 4000 W | ||
| ハイライト: | 数値制御のCNCスポット溶接機,18650 バッテリー式 CNC スポット 溶接機 |
||
製品の説明

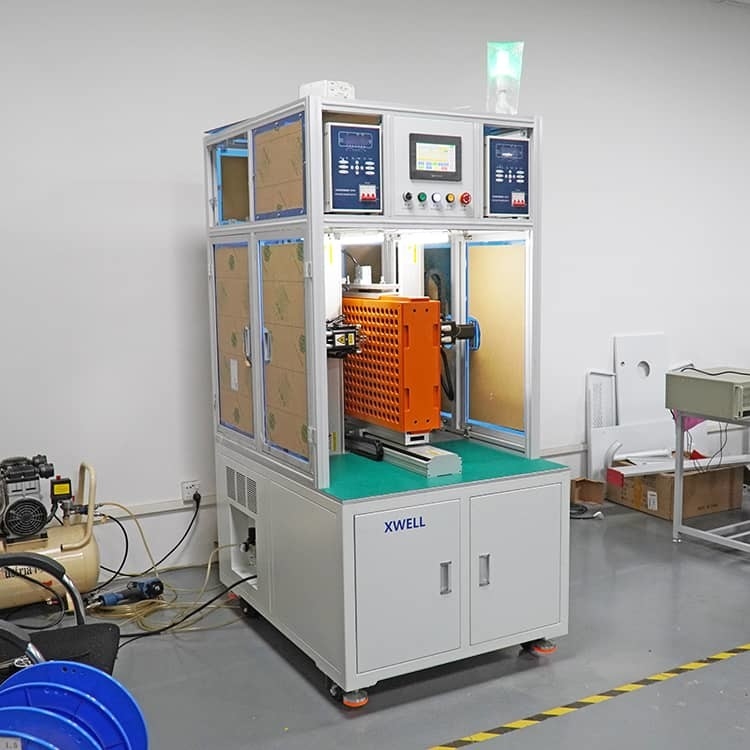

自動数値制御EVセル ダブルサイド バッテリー タブ ウェルダー 18650 バッテリーパックのためのCNCスポット ウェルディング マシン
特徴:
- 停止点起動,自動起動,手動起動をサポートする.
- 冷たい溶接合体とシールオフアラーム
- 簡単なプログラムで,マトリックス,配列,ポイントプログラムで,99のグループパラメータを格納できます.
溶接針の摩擦警報 - 組み込まれてる 溶接電流モニター リアルタイムで溶接電流を表示できる
- NB,パワーツール,ガーデニングツール,ハイパワー,エネルギー貯蔵電池,電気自動車電池パック,および他のリチウム電池パックのスポット溶接のための設計.
- リチウム電池の生産ラインに 合わせられる
- 自動電池パックスポット溶接機は,伝統的な気圧単点動力を採用し,溶接の精度を保証し,溶接の外観品質と信頼性を向上させます.
- パラメータをリセットすることなく製品を切り替えます
- スポット・ウェルダーと 異なるブランドに合致できます
適用範囲:
対応するフィクチャーで,機械は 18650,26650,32650などの円筒式電池を溶接することができます. また,様々な円筒式電池,四角形電池,ボタンバッテリーなど.
オペレーション:
- 触覚画面で溶接のパラメータを設定する. (同じ製品は一度だけ設定する必要があります)
- 電池パックと固定装置を快速固定位置に置く.
- 起動ボタンを押すと,機械は自動的にすべての溶接動作を完了します.
- 機械の音は,操作者が新しい装置 (バッテリーパック) を交換するよう促す.
バッテリースポット溶接機仕様
| モデル番号 | MD-AW |
| Y軸の移動 | 500mm (カスタマイズ可能) |
| X軸移動 | 350mm (カスタマイズ可能) |
| 最大スポット溶接速度 | 0.35s/ポイント (1時間:約2800ユニット18650セル) |
| モーター駆動速度 | 1000mm/S |
| 最大負荷の電気コア | X方向: 26 Y方向: 26 |
| ファイルグループ格納能力 | 99 グループ |
| オペレーティングシステム | 組み込みシステム 人間機械インターフェース |
| トランスミッションモード | ガイドレール付きの台湾精密螺栓 |
| 運転モード | ステップサーボモーター |
| 位置付けの精度を繰り返す | ±0.02mm |
| サイズ | L: 900mm,W: 900mm,H: 1750mm |
| パワー | 4000W |
| 機械の重量 | 200キロ |
| Y軸の最大ベアリング重量 | 35kg |
| 入力電源 | 2相AC 220V/50Hz AC380V 3相 |
| 空気源 | 0.4-0.6 Mpa |
双面点溶接機 詳細
