詳細情報 |
|||
| 基本構成要素: | エンジン、ギヤ | 使用: | スポット溶接機械 |
|---|---|---|---|
| パックのサイズ: | Xの方向:26;Yの方向:26 | 溶接電流: | 5000A 8000A |
| 電圧: | 220V/380V （AC） | パワー: | 4000 W |
| ハイライト: | 32650 円筒状のセルスポット溶接機,26650 円筒状のセルスポット溶接機 |
||
製品の説明

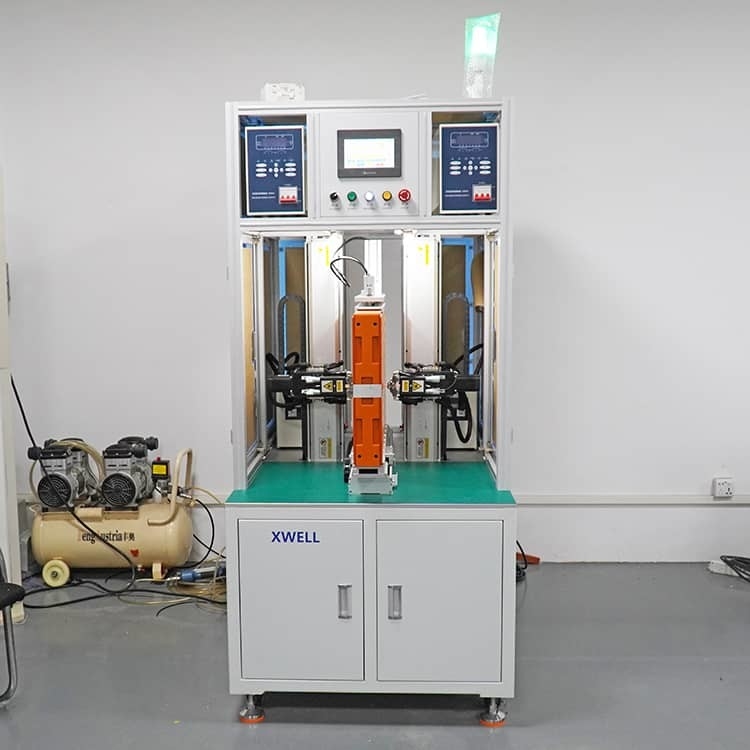

18650 26650 32650 円筒型セルのための自動ダブルサイドスポット溶接機
製品使用
MD-ADW自動電池パックスポット溶接機は,CNCをベースとした自動加工技術の一般的なプラットフォームであり,バッテリーパックのスポット溶接と工場での組み立てに適しています.手動のスポット溶接と比較して人工化された設計により,操作とデバッグは非常に簡単で便利です.組み込み部品のデザインは,より簡潔な外観を作ります.
オートマティックスポット溶接機には2つのモデルがあります.
MD-ASW: 片面機
MD-ADW: 双面機
この2台の違いについては下記の表を参照してください.
バッテリースポット溶接機仕様
| モデル番号 | MD-AW |
| Y軸の移動 | 500mm (カスタマイズ可能) |
| X軸移動 | 350mm (カスタマイズ可能) |
| 最大スポット溶接速度 | 0.35s/ポイント (1時間:約2800ユニット18650セル) |
| モーター駆動速度 | 1000mm/S |
| 最大負荷の電気コア | X方向: 26 Y方向: 26 |
| ファイルグループ格納能力 | 99 グループ |
| オペレーティングシステム | 組み込みシステム 人間機械インターフェース |
| トランスミッションモード | ガイドレール付きの台湾精密螺栓 |
| 運転モード | ステップサーボモーター |
| 位置付けの精度を繰り返す | ±0.02mm |
| サイズ | L: 900mm,W: 900mm,H: 1750mm |
| パワー | 4000W |
| 機械の重量 | 200キロ |
| Y軸の最大ベアリング重量 | 35kg |
| 入力電源 | 2相AC 220V/50Hz AC380V 3相 |
| 空気源 | 0.4-0.6 Mpa |
双面点溶接機 詳細
