詳細情報 |
|||
| 起源の場所: | 広東,中国 | 使用: | リチウム電池の溶接 |
|---|---|---|---|
| パックのサイズ: | Xの方向:26;Yの方向:26 | 溶接電流: | 5000A 8000A |
| 電圧: | 220V/380V （AC） | パワー: | 4000 W |
| ハイライト: | バッテリーパック シングルサイド・スポット・ウェルダー,18650 バッテリー単面点溶接機 |
||
製品の説明

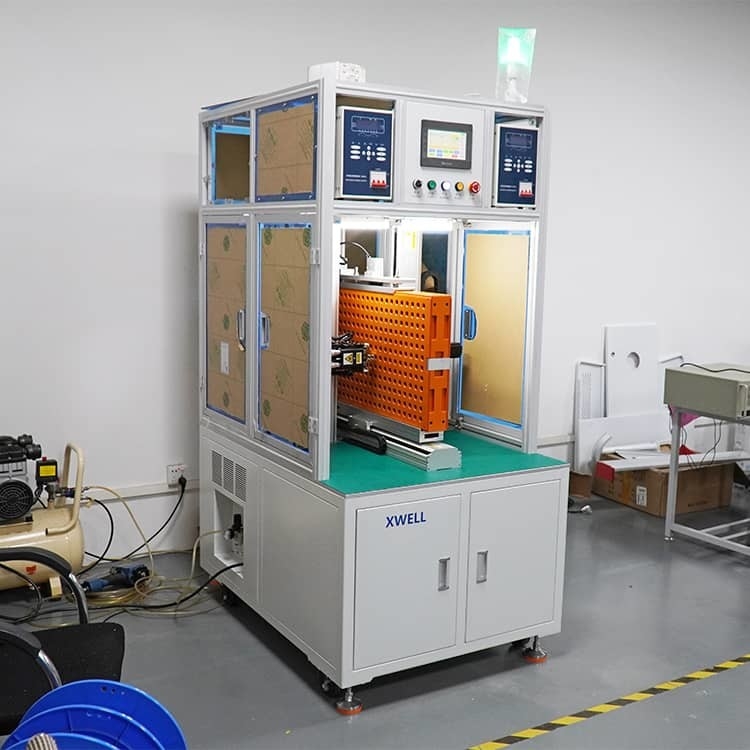

18650 リイオン電池パック シングル・ダブル・サイド・スポット・ウェルダー・ウェルディング・マシン
この機械は,シリンダー電池モジュールの自動溶接に使用されます. 例えば18650.21700,26650機械は単一のマシンとして使用されます. 最大の溶接は同時に片側で行うことができます.溶接効率が高い溶接路の設定が簡単で,操作が簡単で,便利な製品交換と様々な溶接条件があります.
利点
1. 双面自動スポット溶接機は断点開始をサポートし,トランジスタ溶接電源と5000A / 8000AインバーターDC溶接電源を装備することができます.0 未満のスロットニッケルシートを溶接することができます.3ミリ
2自動溶接 効率が高い
3. プログラミングインターフェースは操作が簡単です.CAD配列と手動プログラミングをサポートします.任意のポイントプログラミングと配列プログラミングは,任意のプログラムファイル群を格納できます.
4溶接電極の交換に関する注意事項
5. 溶接頭は,溶接針の損失を効果的に削減し,溶接効果を改善するために,空気冷却または水冷却循環熱散を採用します.
6. スポット溶接機が8000AインバーターDCとトランジスタ溶接電源を搭載している場合,溶接電流モニタリングシステムが搭載されている.溶接電流を監視し,偽溶接アラーム機能を管理する溶接のリアルタイムモニタリング機器を制御するために工業コンピュータを使用する場合,溶接パラメータと異常溶接点の識別が収集され,ディスプレイ画面に表示できます.溶接結果は通信によって収集できます. すべての溶接パラメータはデータ管理を容易にするために追跡できます. 炎爆発,偽溶接,偽溶接,監視と記録.
バッテリースポット溶接機仕様
| モデル番号 | MD-AW |
| Y軸の移動 | 500mm (カスタマイズ可能) |
| X軸移動 | 350mm (カスタマイズ可能) |
| 最大スポット溶接速度 | 0.35s/ポイント (1時間:約2800ユニット18650セル) |
| モーター駆動速度 | 1000mm/S |
| 最大負荷の電気コア | X方向: 26 Y方向: 26 |
| ファイルグループ格納能力 | 99 グループ |
| オペレーティングシステム | 組み込みシステム 人間機械インターフェース |
| トランスミッションモード | ガイドレール付きの台湾精密螺栓 |
| 運転モード | ステップサーボモーター |
| 位置付けの精度を繰り返す | ±0.02mm |
| サイズ | L: 900mm,W: 900mm,H: 1750mm |
| パワー | 4000W |
| 機械の重量 | 200キロ |
| Y軸の最大ベアリング重量 | 35kg |
| 入力電源 | 2相AC 220V/50Hz AC380V 3相 |
| 空気源 | 0.4-0.6 Mpa |
双面点溶接機 詳細
