詳細情報 |
|||
| 基本部品の保証: | 1年 | 機械試験報告: | 提供 |
|---|---|---|---|
| パックのサイズ: | Xの方向:26;Yの方向:26 | 溶接電流: | 5000A 8000A |
| 電圧: | 220V/380V （AC） | パワー: | 4000W |
| ハイライト: | 全自動リチウム電池パック溶接機,二面性リチウム電池パック 溶接機,自動リチウム電池パック 溶接機 |
||
製品の説明

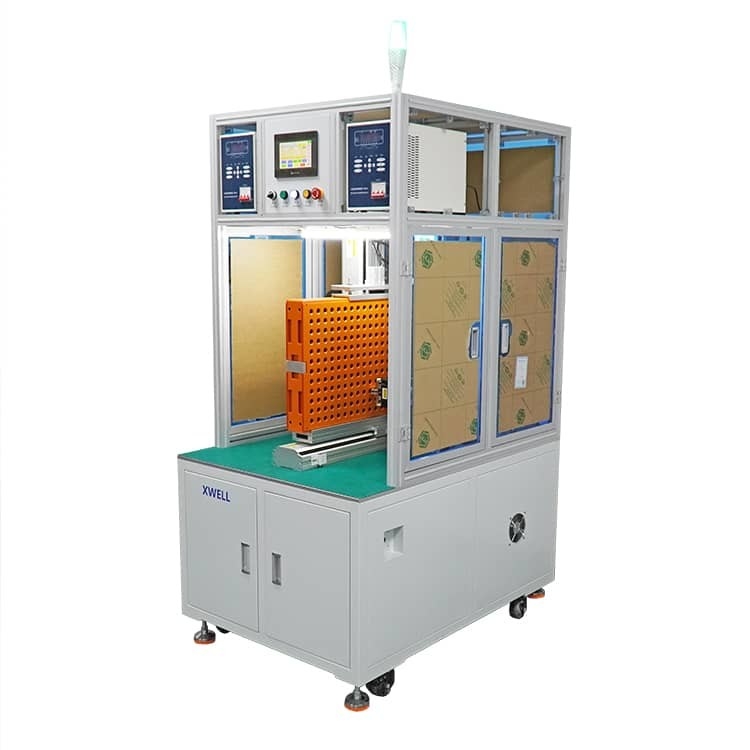

全自動 リチウム電池パック 溶接機 電池 自動 双面点溶接機
製品説明
スポット溶接機の溶接電流は非常に速く上昇し,短時間で溶接プロセスを完了することができます. 溶接熱の影響を受けたゾーンは小さく,溶接プロセスには噴水はありません.超精密の溶接に最も適しています細いワイヤー,ボタンの電池コネクタ,リレーの小さなコンタクト,金属ホイルなど
設備の特徴
1この全自動機械は一貫した方向で溶接するように設計されています.
2双面同時溶接設計により 性能を犠牲にする必要なく 作業効率が向上します
3最大対応バッテリーパックサイズは600×400mm 高さは60~70mm
4自動針補償:左側と右側には4つの検出スイッチがあり,合計8つで針の位置を検知し制御します.針の修理;針磨きアラーム;スタッガリング 溶接 機能 5電磁気装置,バッテリーパック検出器,シリンダー圧縮装置,およびサービス制御システム,などバッテリーパックが正しい位置に置かれ,溶接精度を増やすために設置されています. 6. 一貫しない方向の溶接スポットでバッテリーパックを移動するために高速90度回転チャックがインストールされています
.
性能特性:
1ネットワーク電圧変動が溶接電流に影響を及ぼすのを防ぐため,溶接電圧ロック技術.
2, 溶接パルス幅は調節可能で, 溶接のスプラッシュは小さく, 溶接スポットは色を変えません.
3誤った溶接現象の出現を効果的に防止する. 溶接は,電流検出と比較機能の2つのセクション,異常な電流音と光アラームで,
4障害 自己診断機能で,対応する障害点を表示し, 容易な保守
5スタートポイントの座標,入力X,Y軸番号,距離,システムファイルに保存するプログラミングは簡単で 学ぶのも簡単です
6溶接手順とパラメータの99グループをシステムに保存し,電力を調整するだけの製品を交換,プログラムを呼び出すことができます.溶接頭は気力,電力,回転型である.
バッテリースポット溶接機仕様
| モデル番号 | MD-AW |
| Y軸の移動 | 500mm (カスタマイズ可能) |
| X軸移動 | 350mm (カスタマイズ可能) |
| 最大スポット溶接速度 | 0.35s/ポイント (1時間:約2800ユニット18650セル) |
| モーター駆動速度 | 1000mm/S |
| 最大負荷の電気コア | X方向: 26 Y方向: 26 |
| ファイルグループ格納能力 | 99 グループ |
| オペレーティングシステム | 組み込みシステム 人間機械インターフェース |
| トランスミッションモード | ガイドレール付きの台湾精密螺栓 |
| 運転モード | ステップサーボモーター |
| 位置付けの精度を繰り返す | ±0.02mm |
| サイズ | L: 900mm,W: 900mm,H: 1750mm |
| パワー | 4000W |
| 機械の重量 | 200キロ |
| Y軸の最大ベアリング重量 | 35kg |
| 入力電源 | 2相AC 220V/50Hz AC380V 3相 |
| 空気源 | 0.4-0.6 Mpa |
双面点溶接機 詳細
