詳細情報 |
|||
| 溶接旅行: | 400×500mm | 最高。溶接の厚さ: | 0.3mm |
|---|---|---|---|
| 定額容量: | カスタマイズ可能 | 基本構成要素: | 圧力容器、ギヤ |
| 重量サポート: | 0-35KG | パックのサイズ: | Xの方向:26;Yの方向:26 |
| 溶接電流: | 5000A 8000A | 電圧: | 220Vおよび380V |
| ハイライト: | CNC 単面スポット溶接機,電動単面スポット溶接機 |
||
製品の説明

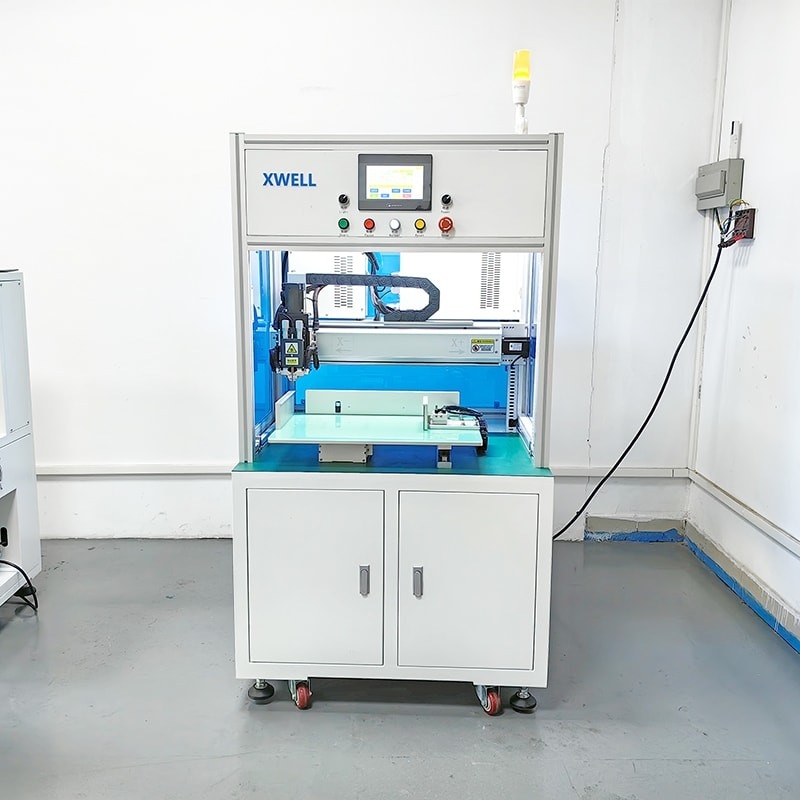

電気の溶接頭 自動数値制御 CNC単面スポット溶接機 18650 バッテリーパック
バッテリースポット溶接機 説明
これは主に 18650 26650 32650 の円筒型電池に適しています. 交換操作を簡素化するために最大99セットのプログラミングデータが格納できます.溶接装置のみを変更するだけで,円筒形バッテリー生産のためのすべての種類に使用することができます.X/Y軸のフルサーボ駆動,ボールスクリュー駆動システムと接続された機械は,スポット溶接の精度を保証します.
バッテリースポット溶接機特徴
この装置は主に電池とニッケル付鋼筋またはシリンダ式/ポリマー電池組装のニッケル帯の単面および双点溶接に使用されます.バッテリーとニッケル付き鋼筋またはニッケル帯間の溶接張力が30N以上であることを保証する装置のスポット溶接範囲は20シリーズバッテリーパックと20シリーズバッテリーパック未満の18650バッテリーの溶接要件を満たすことができます.
溶接電池の数は,人・機械によって設定できるストロークによって決定されます.
バッテリースポット溶接機適用する
1.バッテリー産業:バッテリーのキャップ,バッテリーのニッケルシート,バッテリーのタブ,バッテリーのリードアウトパーツ,ボタンのバッテリーの溶接.様々なバッテリーの極板,ネガティブピンおよびバスバーの溶接に使用されます (Ni-MH,ニ-Cdリチウムイオン電池).
2.自動車およびオートバイ用アクセサリー,ハードウェア産業:各種端末およびワイヤハースの溶接,エナメールされたワイヤの溶接,端末および銅板の溶接,ニッケル板の溶接,自動車接続ワイヤおよび他の精密ワイヤハースの溶接に適しています.マイクロモーターモーターのリードワイヤの溶接.
3.エレクトロニクスおよび電気部品産業電子ピンの間,柔らかいワイヤと柔らかいワイヤの間,銅のワイヤとレジスタのピンの間,コンデンサターのピンの間,LEDライト ピンなどの電子ピンの溶接ソーセージピン,プラグなど
バッテリースポット溶接機仕様
| モデル番号 | MD-ASW |
| Y軸の移動 | 500mm (カスタマイズ可能) |
| X軸移動 | 350mm (カスタマイズ可能) |
| 最大スポット溶接速度 | 0.35s/ポイント (1時間:約2800ユニット18650セル) |
| モーター駆動速度 | 1000mm/S |
| 最大負荷の電気コア | X方向: 26 Y方向: 26 |
| ファイルグループ格納能力 | 99 グループ |
| オペレーティングシステム | 組み込みシステム 人間機械インターフェース |
| トランスミッションモード | ガイドレール付きの台湾精密螺栓 |
| 運転モード | ステップサーボモーター |
| 位置付けの精度を繰り返す | ±0.02mm |
| サイズ | L: 900mm,W: 900mm,H: 1750mm |
| パワー | 4000W |
| 機械の重量 | 200キロ |
| Y軸の最大ベアリング重量 | 35kg |
| 入力電源 | 単相 AC 220V/50Hz AC380V 3相 |
| 空気源 | 0.4-0.6 Mpa |
単面点溶接機 詳細
