詳細情報 |
|||
| 主要 な 売り物: | 操作 が 簡単 | X旅行: | 400のmm |
|---|---|---|---|
| Y旅行: | 400のmm | 電力源: | 5000Aまたは8000A |
| 特徴: | 容易な操作 | オペレーティングシステム: | ウィンドウズとソフトウェア |
| トランスミッションモード: | スクロール棒+精密線形ガイドレール | 最大点溶接速度: | 0.5S/ポイント 1500-1800pcs/h |
| 溶接頭のスプリング圧力範囲: | 1.0〜5kg | 電圧: | 220Vおよび380V |
| ハイライト: | リチウム電池のスポット溶接機械,単面点溶接機,リチウム電池の溶接機 |
||
製品の説明

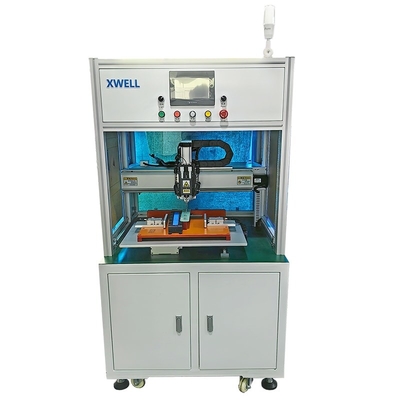

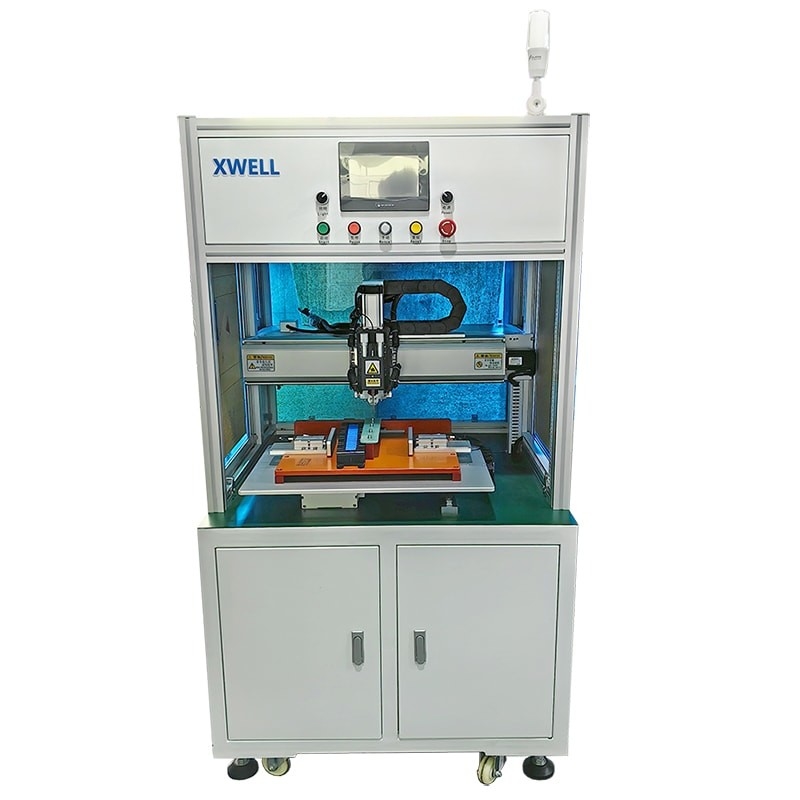

リチウム電池のための単面スポット溶接機
片側スポット溶接機
MD-ASW18650,26650,32650シリンダーバッテリーパック 自動スポット溶接に使用され,両側を高効率で溶接することができます.
片側スポット溶接機特徴
この機械は1865年に使われました2665032650 シリンダー バッテリー パック 自動 スポット 溶接
1. ブレイクポイントスタート,自動スタートとマニュアルスタートモードの変換をサポートします.
2偽点溶接とオフスポット溶接アラーム機能があります.
3プログラミングは簡単で,任意の点プログラミングと配列プログラミングをサポートします. 999グループをプログラムファイルに保存できます.
4. 溶接針の交換予報の思い出.
5溶接電流のリアルタイムモニタリング
片側スポット溶接機利点
1. 溶接ストロークは,カスタマイズすることができます;
2. バッテリーパックの様々な種類に適しています.
3高速溶接
4コンピュータのWindowsソフトウェア,より便利な操作,より明確な表示
5. 溶接頭には空気冷却または水冷却機能があり,溶接質に対するスポット溶接針温度の影響を効果的に軽減することができます.
6. 999グループまでのファイルを格納できます. ファイルは呼び出すが簡単で,複雑な行変更プロセスを必要としません.
7溶接合体の総シフトのための1キーの校正機能. 溶接合体の変化によって引き起こされるスポットシフトのために校正することができます.
溶接ピンやその他の理由
8電気または気力スポット溶接機はオプションです.
製品仕様
|
X軸のストローク
|
400mm (カスタマイズ可能)
|
オペレーティングシステム
|
ウィンドウズとソフトウェア |
|
Y軸のストローク
|
400mm (カスタマイズ可能)
|
トランスミッションモード
|
スクロール棒+精密線形ガイドレール
|
|
最大点溶接速度
|
0.5S/ポイント 1500-1800pcs/h
|
運転モード
|
ハイブリッドサーボモーター
|
|
モーター駆動の最大速度
|
1000mm/S
|
ニッケル溶接厚さ
|
0.1mm-0.3mm
|
|
最大充電電池 (18650)
|
約500個 (20 * 25)
|
サイズ
|
900L*900W*1750H
|
|
保存されたファイルグループ数
|
99 グループ
|
位置付け精度
|
±0.02mm
|
|
体重
|
200キロ
|
横軸軸承の重量
|
15kg (OEM)
|
主要部位リスト
| 名前 | Qty |
| X軸モジュール | 1セット |
| Y軸モジュール | 1セット |
| 溶接機 | 1個 |
| 溶接頭 | 1セット |
| 固定メカニズム | 1セット |
| 溶接模具 | 1セット |
| パソコン | 1個 |
| モーションコントローラ | 1個 |
| サーボモーター | 2セット |
| パネウマティック要素 | 1セット |
| 機械部品 | 1 パート |
| 制御システム | 1セット |
| 機械のフレーム | 1セット |
| 警報システム | 1セット |
単面点溶接機械の動作
1触覚画面で溶接のパラメータを設定する. (同じ製品が1回だけ設定する必要があります)
2バッテリーパックを快速固定位置に置いてください.
3スタートボタンを押すと,MD-ASWは自動的にすべての溶接動作を完了します.
4. MD-ASW音は,新しい固定装置 (バッテリーパック) の操作者の交換を促す".
