詳細情報 |
|||
| 起源の場所: | 広東,中国 | 主要 な 売り物: | シングルサイド溶接,自動,高速溶接速度 |
|---|---|---|---|
| X軸旅行: | 400のmm | Ｙ軸旅行: | 400のmm |
| 溶接電流: | 5000A 8000A | オペレーティングシステム: | ウィンドウズとソフトウェア |
| トランスミッションモード: | スクロール棒+精密線形ガイドレール | 最大点溶接速度: | 0.5S/ポイント 1500-1800pcs/h |
| 溶接頭のスプリング圧力範囲: | 1.0〜5kg | 電圧: | 220Vおよび380V |
| ハイライト: | 18650 セルバッテリーパック スポットウェルダー,自動バッテリーパックスポット溶接機 |
||
製品の説明

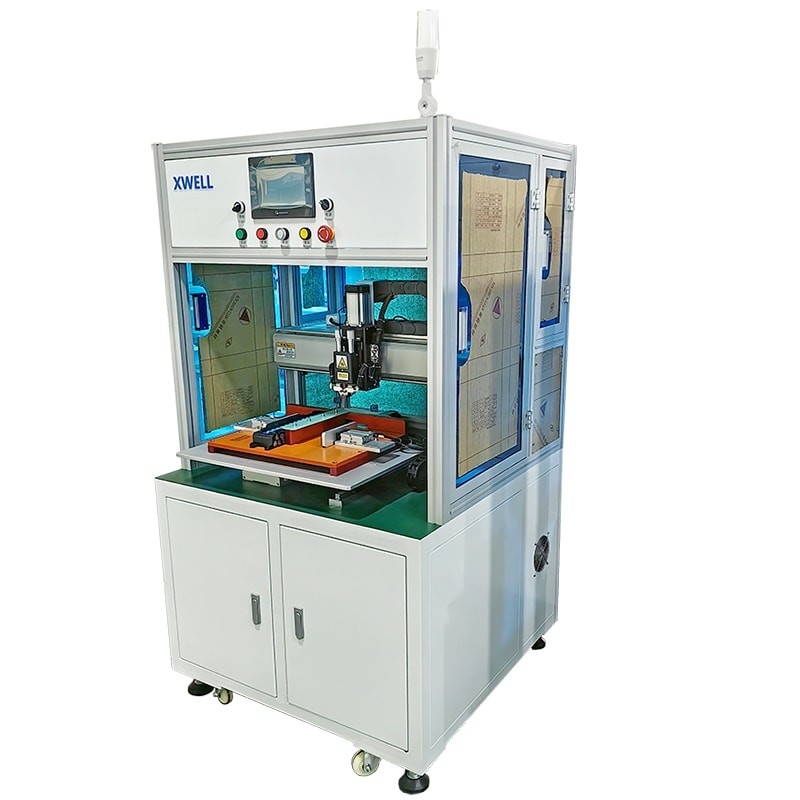

バッテリーパックスポット溶接機 オートマティックリイオンバッテリースポット溶接機 単面溶接機 18650セル
単面スポット溶接機械の適用
シングルサイド自動電池パックスポット溶接機は,マイクロコンピュータ,適切な電池パックスポット溶接と工場での組み立てに基づいた自動処理技術の一般的なプラットフォームです.
片側スポット溶接機利点
スポット溶接機の電気制御部分は,高度な統合,優れた汎用性,および容易なメンテナンスを備えたモジュール式設計を採用しています.主に移動メカニズムを実行します サーボモーターによって制御されています設備の電気回路は国内外の標準を採用します.制御部品と装置は,維持と交換が簡単です.Autocad データインポートをサポートパック組立ラインにおけるスポット溶接ステーションの生産の標準化と信頼性を保証する.
製品仕様
|
X軸のストローク
|
400mm (カスタマイズ可能)
|
オペレーティングシステム
|
ウィンドウズとソフトウェア |
|
Y軸のストローク
|
400mm (カスタマイズ可能)
|
トランスミッションモード
|
スクロール棒+精密線形ガイドレール
|
|
最大点溶接速度
|
0.5S/ポイント 1500-1800pcs/h
|
運転モード
|
ハイブリッドサーボモーター
|
|
モーター駆動の最大速度
|
1000mm/S
|
ニッケル溶接厚さ
|
0.1mm-0.3mm
|
|
最大充電電池 (18650)
|
約500個 (20 * 25)
|
サイズ
|
900L*900W*1750H
|
|
保存されたファイルグループ数
|
99 グループ
|
位置付け精度
|
±0.02mm
|
|
体重
|
200キロ
|
横軸軸承の重量
|
15kg (OEM)
|
主要部位リスト
| 名前 | Qty |
| X軸モジュール | 1セット |
| Y軸モジュール | 1セット |
| 溶接機 | 1個 |
| 溶接頭 | 1セット |
| 固定メカニズム | 1セット |
| 溶接模具 | 1セット |
| パソコン | 1個 |
| モーションコントローラ | 1個 |
| サーボモーター | 2セット |
| パネウマティック要素 | 1セット |
| 機械部品 | 1 パート |
| 制御システム | 1セット |
| 機械のフレーム | 1セット |
| 警報システム | 1セット |
単面点溶接機械の動作
1触覚画面で溶接のパラメータを設定する. (同じ製品が1回だけ設定する必要があります)
2バッテリーパックを快速固定位置に置いてください.
3スタートボタンを押すと,MD-ASWは自動的にすべての溶接動作を完了します.
4. MD-ASW音は,新しい固定装置 (バッテリーパック) の操作者の交換を促す".
