詳細情報 |
|||
| 機械試験報告: | 提供 | 基本構成要素: | PLC |
|---|---|---|---|
| X軸旅行: | 400のmm | Ｙ軸旅行: | 400のmm |
| 溶接電流: | 5000A 8000A | オペレーティングシステム: | ウィンドウズとソフトウェア |
| トランスミッションモード: | スクロール棒+精密線形ガイドレール | 最大点溶接速度: | 0.5S/ポイント 1500-1800pcs/h |
| 溶接頭のスプリング圧力範囲: | 1.0〜5kg | 電圧: | 220Vおよび380V |
| ハイライト: | 21700 バッテリー用スポット溶接機,バッテリースポット・ウェルディング・マシン |
||
製品の説明

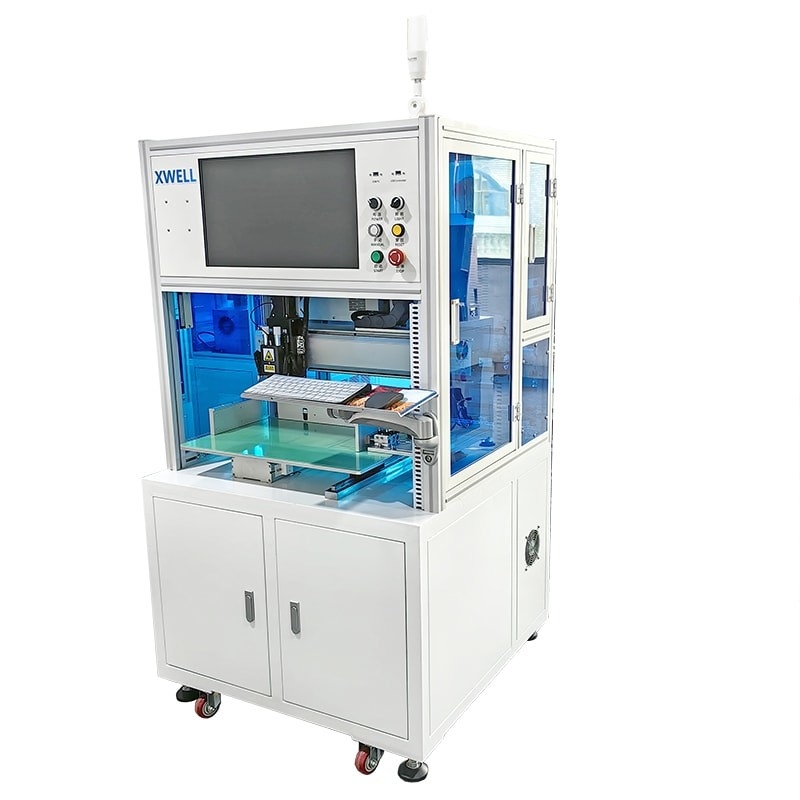

オートマティック シングル・ワンサイド リチウムイオンバッテリー 18650/21700/32650 バッテリー スポット・ウェルディング・マシン
単面スポット溶接機械の適用
MD-ASW電力バッテリースポット溶接機 XY軸フルサーボドライブ,ボールスクリュートランスミッションを採用
溶接合体の精度を確保するために移動します.溶接の信頼性を確保するためにMIYACHIシリーズスポット溶接電源を装備することができます.
TWSL電池スポット溶接機は,溶接を改善するために循環水溶接頭冷却システム
効果は溶接ピンの寿命を延長するために拡張されます.
片側スポット溶接機特徴
1適応範囲: 18650, 26650, 32650, シリーズと平行組み合わせの四角電池 (または
自動化単面点溶接を実現するために
2. ニッケルシート幅に適しています.制限はありません.
3. ニッケルシート厚さのために適しています; 0.1MM---0.2MM (0.1-0.2MM厚さのニッケルシートが溝が必要)
4生産効率:1800〜2000/時間以上,18650電池で
5スタンダードスポット溶接ホスト: MB-30 メイン溶接機,または顧客の独自の.
6. 溶接効果: 溶接一貫性は非常に良いです,溶接関節は均一で,美しい,引き力12KG以上です
片側スポット溶接機利点
1負荷電圧を誘導し,フィードバックモードで電圧を制御し,高品質の溶接を実現します.
2. 安定した溶接品質を確保するために,溶接前に予熱.
3エネルギー密度の連続性を維持し,短く溶接時間,変形と不純金属の変色を減らす. (溶接時間はマイクロ秒で制御されます.連続出力モード)
4低電流から高電流に変更しやすく,精密溶接に適しています.
5電流の上限と下限を設定して,溶接品質が良好かどうか判断できます.これは溶接自動化プラットフォームに適しています.
6溶接効果を保証するために,電源に合わせて溶接電流が上昇します.
7安定した制御システム
8高配置の調節装置
9高精度な作業手順
10製品の高コスト性能
製品仕様
|
X軸のストローク
|
400mm (カスタマイズ可能)
|
オペレーティングシステム
|
ウィンドウズとソフトウェア |
|
Y軸のストローク
|
400mm (カスタマイズ可能)
|
トランスミッションモード
|
スクロール棒+精密線形ガイドレール
|
|
最大点溶接速度
|
0.5S/ポイント 1500-1800pcs/h
|
運転モード
|
ハイブリッドサーボモーター
|
|
モーター駆動の最大速度
|
1000mm/S
|
ニッケル溶接厚さ
|
0.1mm-0.3mm
|
|
最大充電電池 (18650)
|
約500個 (20 * 25)
|
サイズ
|
900L*900W*1750H
|
|
保存されたファイルグループ数
|
99 グループ
|
位置付け精度
|
±0.02mm
|
|
体重
|
200キロ
|
横軸軸承の重量
|
15kg (OEM)
|
主要部位リスト
| 名前 | Qty |
| X軸モジュール | 1セット |
| Y軸モジュール | 1セット |
| 溶接機 | 1個 |
| 溶接頭 | 1セット |
| 固定メカニズム | 1セット |
| 溶接模具 | 1セット |
| パソコン | 1個 |
| モーションコントローラ | 1個 |
| サーボモーター | 2セット |
| パネウマティック要素 | 1セット |
| 機械部品 | 1 パート |
| 制御システム | 1セット |
| 機械のフレーム | 1セット |
| 警報システム | 1セット |
単面点溶接機械の動作
1触覚画面で溶接のパラメータを設定する. (同じ製品が1回だけ設定する必要があります)
2バッテリーパックを快速固定位置に置いてください.
3スタートボタンを押すと,MD-ASWは自動的にすべての溶接動作を完了します.
4. MD-ASW音は,新しい固定装置 (バッテリーパック) の操作者の交換を促す".
