詳細情報 |
|||
| 起源の場所: | 中国 | 保証: | 1年 |
|---|---|---|---|
| 操作システム: | 埋め込まれたシステム | ユーザーインターフェース: | タッチスクリーン |
| 電力源: | 5000A / 8000A / 10000A 選択可能 | 効率性: | 3800pcs/h |
| 装置のストローク: | 500*350 (mm) 約760 18650 細胞 | 最大負荷容量: | 200-400pcs （標準18650のリチウム電池） |
| オペレーティングシステム: | 埋め込まれたシステム+マン・マシン スクリーン | トランスミッションモード: | ステップ + ベルト + 輸入された精密線形ガイドレール (オプションのサーボ + 螺栓) |
| ハイライト: | バッテリー用ニッケルストライプ溶接機,二重点溶接機,バッテリーのダブルウェルダー |
||
製品の説明

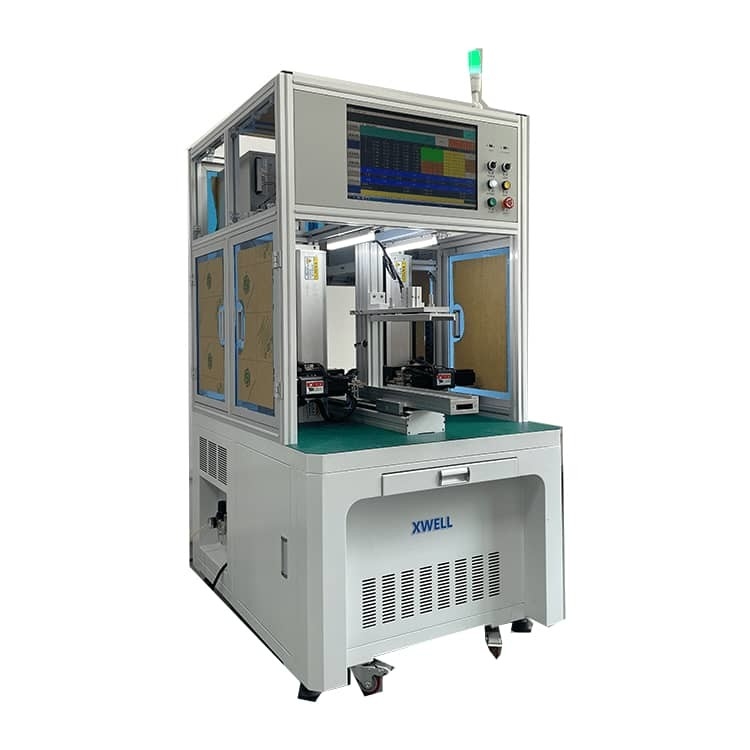

18650/21700 バッテリーニッケルストライプスポットウェルダーのためのダブルスポットウェルディングマシン
製品説明
MD-ADW電池パック自動スポット溶接機,主にNB/Power用ツール/ガーデニングツール/高電力/エネルギー貯蔵電池/電気モーターサイクル/電気
TWSL電池スポット溶接機 XY軸フルサーボ駆動,ボールスクリュートランスミッションを採用
溶接合体の精度を確保するために移動します.溶接の信頼性を確保するためにMIYACHIシリーズスポット溶接電源を装備することができます.
製品の特徴
1適応範囲: 18650, 26650, 32650, シリーズと平行組み合わせの四角電池 (または
自動化単面点溶接を実現するために
2. ニッケルシート幅に適しています.制限はありません.
3. ニッケルシート厚さのために適しています; 0.1MM---0.2MM (0.1-0.2MM厚さのニッケルシートが溝が必要)
4生産効率:1800〜2000/時間以上,18650電池で
5スタンダードスポット溶接ホスト: MB-30 メイン溶接機,または顧客の独自の.
6. 溶接効果: 溶接一貫性は非常に良いです,溶接関節は均一で,美しい,引き力12KG以上です
- 標準点溶接器: 5000A/8000A,2セット
- スピード速さ点溶接 (2~10ms)
- 低温の溶接点
- リアルタイムモニタリング
- 溶接完了信号で,溶接時間を節約
- 設定できるスポット溶接 溶接の仕様 (正面と負面は異なる電流を使用して溶接されます)
- 同じ電池を設定することができます ポジティブなスポット溶接,負のスポット溶接ではありません
- 場所の溶接中に電流が小さすぎるまたは異常である場合,機械は自動的にアラームと停止
1.12 溶接効果:良質の溶接一貫性,均質な溶接接点と美しい
1.13 ポイント溶接データ入力には3種類あります.
- ドットマトリックス入力方法
- 配列入力方法
- 磁盤インポート方法,Uディスクにスポット溶接データを保存,機械に直接インポート,UディスクCADDXFデータは,シングルパスでタッチスクリーンにインポートされます.Uディスクにバッチでタッチスクリーンから輸出することができます., そして他の機械に輸入して使用する)
製品 の 利点
1. 溶接ストロークは,カスタマイズすることができます
2. バッテリーパックの様々な種類に適しています
3高速溶接
4. 7インチタッチスクリーン,より便利な操作,より明確なディスプレイ
5溶接頭には空気冷却または水冷却機能があり,溶接質に対するスポット溶接針温度の影響を効果的に軽減することができます.
6ファイルは99グループまで保存できます ファイルは簡単に呼び出されます
複雑なライン変更プロセスを必要としません
7溶接接器の総シフトのための1キーの校正機能,溶接器のピンを変更したり,その他の理由で発生したスポットシフトのために校正することができます.
8電気または気力スポット溶接機はオプションです
製品仕様
|
MD-ASW と MD-ADW の仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接頭番号
|
1
|
2
|
|
|
旅行
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
溶接した
|
0.5s/スポット 2000-2500pcs/h
|
0.5s/スポット 3500-4000pcs/h
|
|
|
溶接器の電源
|
5000A インバータースポット溶接機
|
||
|
最大エンジン速度
|
1000mm/s
|
||
|
最大バッテリー数
|
450個 (18650)
|
||
|
操作システム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
ドライブモード
|
ステップモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz (機械) 3相,380V/50Hz (溶接機)
|
||
|
空気圧
|
0.3-0.6 MPa
|
||
|
機械のサイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械の重量
|
200kg
|
350kg
|
|
製品使用
MD-ADWは,電動工具電池,トルション自動車電池,エネルギー貯蔵電池パック,スクーター電動車両電池などに使用できます.溶接の効率と精度が大幅に向上しました.
製品運用
1触覚画面で溶接のパラメータを設定する. (同じ製品が1回だけ設定する必要があります)
2バッテリーパックを快速固定位置に置いてください.
3起動ボタンを押すと,機械は自動的にすべての溶接動作を完了します.
4溶接器の音は,新しい固定装置 (バッテリーパック) の交換を操作者に提示します.
双面点溶接器の詳細
円筒型電池パックの溶接サンプル
