詳細情報 |
|||
| 基本構成要素: | PLC | 起源の場所: | 広東,中国 |
|---|---|---|---|
| 操作システム: | 埋め込まれたシステム | ユーザーインターフェース: | タッチスクリーン |
| 電力源: | 5000A / 8000A / 10000A 選択可能 | 効率性: | 3800pcs/h |
| 装置のストローク: | 500*350 (mm) 約760 18650 細胞 | 最大負荷容量: | 200-400pcs （標準18650のリチウム電池） |
| オペレーティングシステム: | 埋め込まれたシステム+マン・マシン スクリーン | トランスミッションモード: | ステップ + ベルト + 輸入された精密線形ガイドレール (オプションのサーボ + 螺栓) |
| ハイライト: | 円筒型電池パックスポット溶接機,双面点溶接機,電動自転車 バッテリースポット 溶接機 |
||
製品の説明

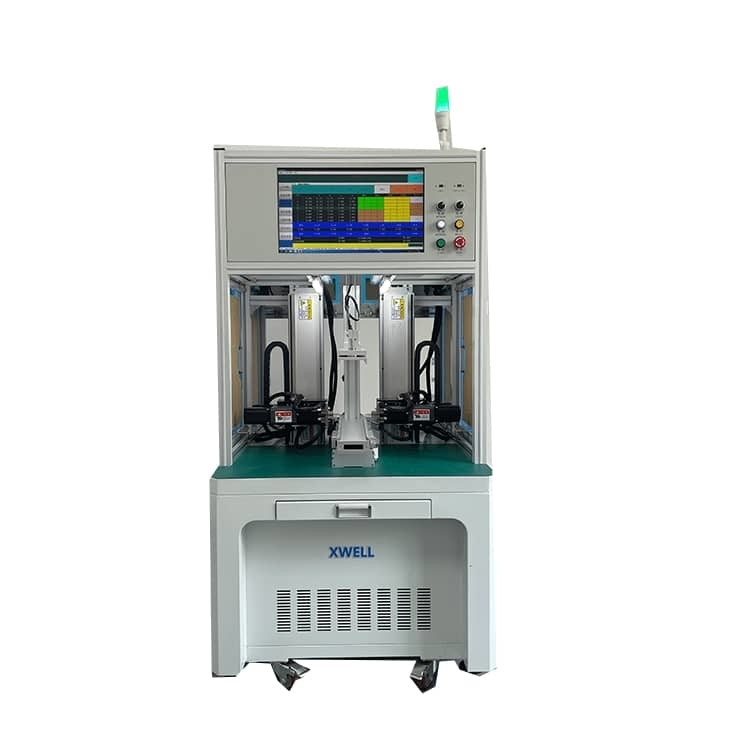

円筒型電池パック/電動自転車電池/電動車両電池パックのためのダブルサイドスポット溶接機
製品説明
溶接合体の精度を確保するために移動します.溶接の信頼性を確保するためにMIYACHIシリーズスポット溶接電源を装備することができます.
MD-ADW電池スポット溶接機は,溶接を改善するために循環水溶接頭冷却システムと来ています
効果は溶接ピンの寿命を延長するために拡張されます.
製品の特徴
14.1 グループ数 (0-99 グループデータ) に基づいてタッチ画面にスポット・ウェルディングパラメータを設定し保存する.
モデルを変更するときに自動的にリコール,リセットボタンを押して,リセットし,待機状態に入る
14.2 ニッケルシートを上部型に
14.3 必要に応じてバッテリーのコアを下型に入れます
14.4 模具を溶接器に入れる
14.5 スポット・ウェルディングが完了した後,自動で終了するスタートボタンを押す.
- スピード速さ点溶接 (2~10ms)
- 低温の溶接点
- リアルタイムモニタリング
- 溶接完了信号で,溶接時間を節約
- 設定できるスポット溶接 溶接の仕様 (正面と負面は異なる電流を使用して溶接されます)
- 同じ電池を設定することができます ポジティブなスポット溶接,負のスポット溶接ではありません
- 場所の溶接中に電流が小さすぎるまたは異常である場合,機械は自動的にアラームと停止
1.12 溶接効果:良質の溶接一貫性,均質な溶接接点と美しい
1.13 ポイント溶接データ入力には3種類あります.
- ドットマトリックス入力方法
- 配列入力方法
- 磁盤インポート方法,Uディスクにスポット溶接データを保存,機械に直接インポート,UディスクCADDXFデータは,シングルパスでタッチスクリーンにインポートされます.Uディスクにバッチでタッチスクリーンから輸出することができます., そして他の機械に輸入して使用する)
1.14 溶接模具名:中国語と英語入力スキル
1.15 コントロールコンポーネント: 7インチタッチスクリーン,6軸高速PLCプログラマー,3軸750Wのサーボモーター,2軸400Wのサーボモーター駆動電気溶接頭
1.16 廃棄物を減らすためにニッケルストライプを形成する用途
1.17 機器のデバッグはシンプルで,学びやすく,分かりやすく,モデルを迅速に変更できます (0-199のグループデータを呼び出すことができます)
1.18 熱頭電源:電動サーボ
1.19 完成した電池装置模具: 1 セットの隔熱電気木材装置 ((2 pcs)
1.20 保証: 一年間の限定保証と終身サポート
1.21 装置は故障アラームが付属しています. 指示に従って故障をクリアします.
1.22 寸法:L1100*W900*H1930MM
1.23 体重:約350kg
製品 の 利点
1. 溶接ストロークは,カスタマイズすることができます
2. バッテリーパックの様々な種類に適しています
3高速溶接
4. 7インチタッチスクリーン,より便利な操作,より明確なディスプレイ
5溶接頭には空気冷却または水冷却機能があり,溶接質に対するスポット溶接針温度の影響を効果的に軽減することができます.
6ファイルは99グループまで保存できます ファイルは簡単に呼び出されます
複雑なライン変更プロセスを必要としません
7溶接接器の総シフトのための1キーの校正機能,溶接器のピンを変更したり,その他の理由で発生したスポットシフトのために校正することができます.
8電気または気力スポット溶接機はオプションです
製品仕様
|
MD-ASW と MD-ADW の仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接頭番号
|
1
|
2
|
|
|
旅行
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
溶接した
|
0.5s/スポット 2000-2500pcs/h
|
0.5s/スポット 3500-4000pcs/h
|
|
|
溶接器の電源
|
5000A インバータースポット溶接機
|
||
|
最大エンジン速度
|
1000mm/s
|
||
|
最大バッテリー数
|
450個 (18650)
|
||
|
操作システム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
ドライブモード
|
ステップモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz (機械) 3相,380V/50Hz (溶接機)
|
||
|
空気圧
|
0.3-0.6 MPa
|
||
|
機械のサイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械の重量
|
200kg
|
350kg
|
|
製品使用
MD-ADWは,電動工具電池,トルション自動車電池,エネルギー貯蔵電池パック,スクーター電動車両電池などに使用できます.溶接の効率と精度が大幅に向上しました.
製品運用
1触覚画面で溶接のパラメータを設定する. (同じ製品が1回だけ設定する必要があります)
2バッテリーパックを快速固定位置に置いてください.
3起動ボタンを押すと,機械は自動的にすべての溶接動作を完了します.
4溶接器の音は,新しい固定装置 (バッテリーパック) の交換を操作者に提示します.
双面点溶接器の詳細
円筒型電池パックの溶接サンプル
