詳細情報 |
|||
| 展示室の場所: | スペイン,チリ | 基本構成要素: | PLC モーター |
|---|---|---|---|
| X Y 軸の電源: | 400 mm × 400 mm | 最大速さ: | 300〜1000mm/s |
| 電流: | DC | 溶接モード: | インバーターDC |
| スポット溶接の速度: | 0.35秒/スポット 2800個/時間 | Y軸の最大ベアリング重量: | 35kg |
| 最大負荷の電気コア: | Xの方向:26;Yの方向:26 | パワー: | 4000W |
| ハイライト: | 21700 バッテリー用スポット溶接機,18650 バッテリースポット溶接機,18650の点の溶接工 |
||
製品の説明

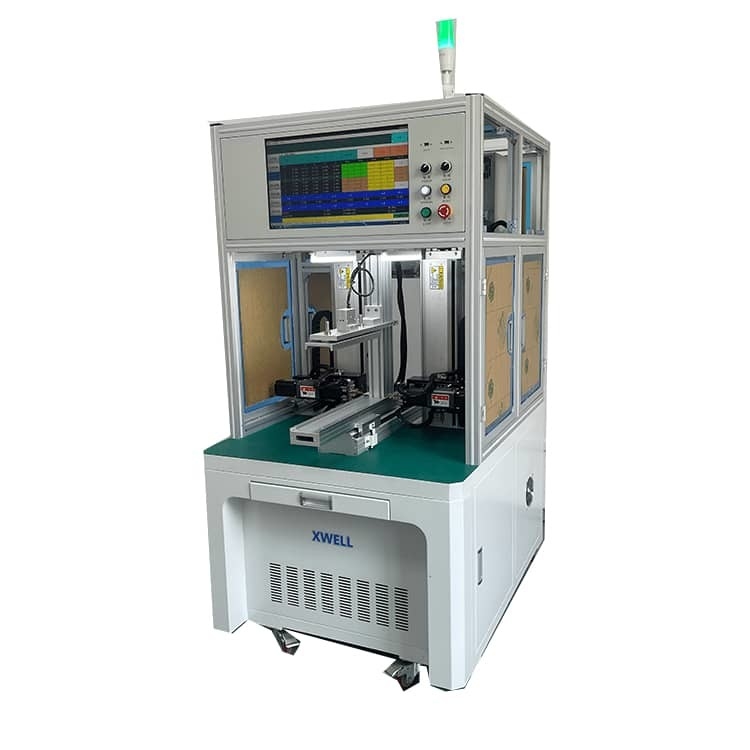

バッテリースポット溶接機/ 18650/21700 バッテリースポット溶接機
製品説明
についてMD-ASWダブルサイド自動電池パックスポット溶接機は,マイクロコンピュータ,適切な電池パックスポット溶接および工場での組み立てに基づいた自動処理技術の一般的なプラットフォームです.
MD-ASWバッテリーの正極と負極は 互いに接接接できます
製品の特徴
1負荷電圧を誘導し,フィードバックモードで電圧を制御し,高品質の溶接を実現します.
2. 安定した溶接品質を確保するために,溶接前に予熱.
3エネルギー密度の連続性を維持し,短く溶接時間,変形と不純金属の変色を減らす. (溶接時間はマイクロ秒で制御されます.連続出力モード)
4低電流から高電流に変更しやすく,精密溶接に適しています.
5電流の上限と下限を設定して,溶接品質が良好かどうか判断できます.これは溶接自動化プラットフォームに適しています.
6溶接効果を保証するために,電源に合わせて溶接電流が上昇します.
7安定した制御システム
8高配置の調節装置
9高精度な作業手順
10製品の高コスト性能
製品 の 利点
1高い安定性
2強い一般性
3生産管理
4長い保守
5効率的で正確です
6溶接パルス幅は調節可能で,溶接機はしっかりしていて,噴出は小さい.溶接スポットは色がない.
7. 7インチタッチスクリーン,より便利な操作,より明確なディスプレイ
8. 3つのファイルプログラミングモード,手動入力,配列とCADDXFスキーマの輸入,様々な複雑なプログラム編集にシンプルで迅速な応答
9溶接頭には空気冷却または水冷却の機能があり,スポット溶接針の温度が溶接品質に影響を効果的に軽減することができます.
10ファイルの 99 グループを保存できます. 呼び出しが簡単で,複雑な配線とシャント処理は必要ありません.
11溶接接器の全偏差の"ボタンの校正機能で,針の交換または他の理由による点偏差を校正するために使用できます.
12スポット・ウェルディングの効率は高く,スポット毎のウェルディング速度は0.35S未満 (選択されたウェルディングマシンの異なる速度に応じて),片側スポット溶接機は,時間あたり2800コアに達することができます.
13機械の精度,安定性および使用寿命は,中国製の他の部品の2倍以上です.
14. 溶接自動アラームと停止機能, 欠陥をクリアした後,スポット溶接を継続することができます
15断電またはブレイクポイントの継続機能を持つマシン,スポット溶接のために任意の位置を手動で調整することができます
16. ウェルディングマシンはオプションで,顧客の異なる要件に応じて,顧客のニーズを効果的に満たすために異なるウェルディングマシンを選択することができます.
製品仕様
| モデル | MD-ASW |
| X軸移動 | 400mm |
| Y軸の移動 | 400mm |
| スポット溶接速度 | 0. 5s / ポイント 1800pcs / h |
| 最大速さ | 300〜1000mm/s |
| ファイルを保存するグループ数 | 99 グループ |
| オペレーティングシステム | 組み込みシステム + 人機画面 |
| トランスミッション | ステップパー + 輸入された精密線形ガイド (オプションのサーボ + スクロール) |
| 電源 | 単相 220V ± 10% / 50Hz ± 10% |
| パワー | < 1500w |
| 空気供給 | 0.2 ~ 0.6Mpa |
| 体重 | 200キロ |
| サイズ | 約900mm*900mm*1750mm |
製品使用
電気自動車電池パック,路灯電池パック,自動車電池パック,バランス車両電池パック,スクーター電池パック,モバイル電源,起動電池パックパック,電動工具のバッテリー パック ノートPCのバッテリー パック 様々な電子製品 その他のバッテリー組み合わせ!
製品運用
1触覚画面で溶接のパラメータを設定する. (同じ製品が1回だけ設定する必要があります)
2バッテリーパックを快速固定位置に置いてください.
3起動ボタンを押すと,機械は自動的にすべての溶接動作を完了します.
4溶接器の音は,新しい固定装置 (バッテリーパック) の交換を操作者に提示します.
