詳細情報 |
|||
| 起源の場所: | 中国 | 販売形態: | 普通の製品 |
|---|---|---|---|
| 主要 な 売り物: | 高精度 | ユーザーインターフェース: | タッチスクリーン |
| 電力源: | 5000A / 8000A / 10000A 選択可能 | 効率性: | 3800pcs/h |
| 装置のストローク: | 500*350 (mm) 約760 18650 細胞 | 最大負荷容量: | 200-400pcs （標準18650のリチウム電池） |
| オペレーティングシステム: | 埋め込まれたシステム+マン・マシン スクリーン | トランスミッションモード: | ステップ + ベルト + 輸入された精密線形ガイドレール (オプションのサーボ + 螺栓) |
| ハイライト: | 18650 スポット 溶接機,自動スポット溶接機,双面抵抗スポット溶接機 |
||
製品の説明

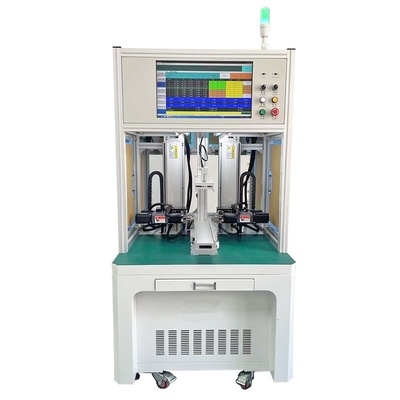

自動スポット溶接機 双面抵抗 バッテリーパック リチウムイオンスポット溶接機 18650 21700
製品説明
ダブルサイド自動電池パックスポット溶接機は,マイクロコンピュータ,適切な電池パックスポット溶接および工場での組み立てに基づいた自動処理技術の一般的なプラットフォームです.
スポット溶接機の電気制御部分は,高度な統合,優れた汎用性,および容易なメンテナンスを備えたモジュール式設計を採用しています.主に移動メカニズムを実行します サーボモーターによって制御されています設備の電気回路は国内外の標準を採用します.制御部品と装置は,維持と交換が簡単です.Autocad データインポートをサポートパック組立ラインにおけるスポット溶接ステーションの生産の標準化と信頼性を保証する.
製品の特徴
1. 元のリセットと断片点連続溶接機能があります.つまり,スポット溶接プロセス中に異常な問題のために機械が停止した場合,それはオプションです.元の場所に戻り,または断片点から溶接を継続することを選択.
2. 単点,二点,三点溶接モードをサポートし,二点と三点間の距離は調整できます.
3.電池の正電極と負電極の溶接特性に応じて,溶接仕様を自由に切り替えて,異なるエネルギー溶接ニーズに対応できます.
製品 の 利点
1. 溶接ストロークは,カスタマイズすることができます
2. バッテリーパックの様々な種類に適しています
3高速溶接
4. 7インチタッチスクリーン,より便利な操作,より明確なディスプレイ
5溶接頭には空気冷却または水冷却機能があり,溶接質に対するスポット溶接針温度の影響を効果的に軽減することができます.
6ファイルは99グループまで保存できます ファイルは簡単に呼び出されます
複雑なライン変更プロセスを必要としません
7溶接接器の総シフトのための1キーの校正機能,溶接器のピンを変更したり,その他の理由で発生したスポットシフトのために校正することができます.
8電気または気力スポット溶接機はオプションです
製品仕様
|
MD-ASW と MD-ADW の仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接頭番号
|
1
|
2
|
|
|
旅行
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
溶接した
|
0.5s/スポット 2000-2500pcs/h
|
0.5s/スポット 3500-4000pcs/h
|
|
|
溶接器の電源
|
5000A インバータースポット溶接機
|
||
|
最大エンジン速度
|
1000mm/s
|
||
|
最大バッテリー数
|
450個 (18650)
|
||
|
操作システム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
ドライブモード
|
ステップモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz (機械) 3相,380V/50Hz (溶接機)
|
||
|
空気圧
|
0.3-0.6 MPa
|
||
|
機械のサイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械の重量
|
200kg
|
350kg
|
|
製品使用
MD-ADWは,電動工具電池,トルション自動車電池,エネルギー貯蔵電池パック,スクーター電動車両電池などに使用できます.溶接の効率と精度が大幅に向上しました.
製品運用
1触覚画面で溶接のパラメータを設定する. (同じ製品が1回だけ設定する必要があります)
2バッテリーパックを快速固定位置に置いてください.
3起動ボタンを押すと,機械は自動的にすべての溶接動作を完了します.
4溶接器の音は,新しい固定装置 (バッテリーパック) の交換を操作者に提示します.
双面点溶接器の詳細
円筒型電池パックの溶接サンプル
