詳細情報 |
|||
| 基本構成要素: | モーター,圧力容器,ギア | 最高。溶接の厚さ: | 0.3mm |
|---|---|---|---|
| 主要 な 売り物: | 高精度 | ユーザーインターフェース: | タッチスクリーン |
| 電力源: | 5000A / 8000A / 10000A 選択可能 | 効率性: | 3800pcs/h |
| 装置のストローク: | 500*350 (mm) 約760 18650 細胞 | 最大負荷容量: | 200-400pcs （標準18650のリチウム電池） |
| オペレーティングシステム: | 埋め込まれたシステム+マン・マシン スクリーン | トランスミッションモード: | ステップ + ベルト + 輸入された精密線形ガイドレール (オプションのサーボ + 螺栓) |
| ハイライト: | CNCスポット溶接機,双面点溶接機,自動スポット溶接機 |
||
製品の説明

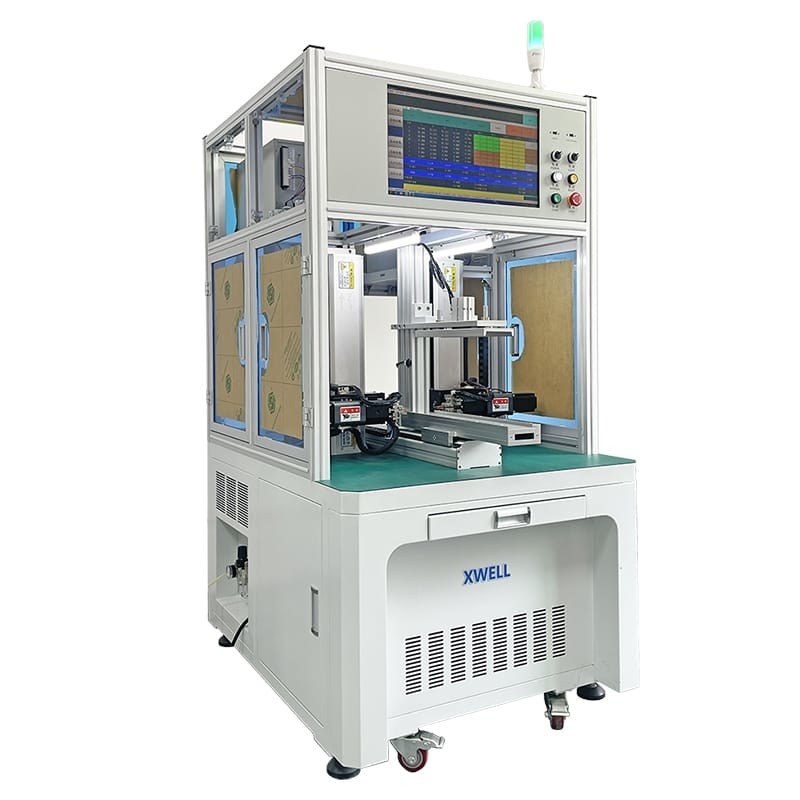

自動ダブルサイドスポット溶接機 CNC 18650/26650/32650 円筒型電池セルパックスポット溶接機
製品説明
電気自動車電池パック,路灯電池パック,自動車電池パック,バランス車両電池パック,スクーター電池パック,モバイル電源,起動電池パックパック,電動工具のバッテリー パック ノートPCのバッテリー パック 様々な電子製品 その他のバッテリー組み合わせ!
製品の特徴
製品 の 利点
1. 溶接ストロークは,カスタマイズすることができます
2. バッテリーパックの様々な種類に適しています
3高速溶接
4. 7インチタッチスクリーン,より便利な操作,より明確なディスプレイ
5溶接頭には空気冷却または水冷却機能があり,溶接質に対するスポット溶接針温度の影響を効果的に軽減することができます.
6ファイルは99グループまで保存できます ファイルは簡単に呼び出されます
複雑なライン変更プロセスを必要としません
7溶接接器の総シフトのための1キーの校正機能,溶接器のピンを変更したり,その他の理由で発生したスポットシフトのために校正することができます.
8電気または気力スポット溶接機はオプションです
製品仕様
|
MD-ASW と MD-ADW の仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接頭番号
|
1
|
2
|
|
|
旅行
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
溶接した
|
0.5s/スポット 2000-2500pcs/h
|
0.5s/スポット 3500-4000pcs/h
|
|
|
溶接器の電源
|
5000A インバータースポット溶接機
|
||
|
最大エンジン速度
|
1000mm/s
|
||
|
最大バッテリー数
|
450個 (18650)
|
||
|
操作システム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
ドライブモード
|
ステップモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz (機械) 3相,380V/50Hz (溶接機)
|
||
|
空気圧
|
0.3-0.6 MPa
|
||
|
機械のサイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械の重量
|
200kg
|
350kg
|
|
製品使用
MD-ADWは,電動工具電池,トルション自動車電池,エネルギー貯蔵電池パック,スクーター電動車両電池などに使用できます.溶接の効率と精度が大幅に向上しました.
製品運用
1触覚画面で溶接のパラメータを設定する. (同じ製品が1回だけ設定する必要があります)
2バッテリーパックを快速固定位置に置いてください.
3起動ボタンを押すと,機械は自動的にすべての溶接動作を完了します.
4溶接器の音は,新しい固定装置 (バッテリーパック) の交換を操作者に提示します.
双面点溶接器の詳細
円筒型電池パックの溶接サンプル
