詳細情報 |
|||
| ビデオ出勤検査: | 提供 | 販売形態: | 普通の製品 |
|---|---|---|---|
| 主要 な 売り物: | 高精度 | ユーザーインターフェース: | タッチスクリーン |
| 電力源: | 5000A / 8000A / 10000A 選択可能 | 効率性: | 3800pcs/h |
| 装置のストローク: | 500*350 (mm) 約760 18650 細胞 | 最大負荷容量: | 200-400pcs （標準18650のリチウム電池） |
| オペレーティングシステム: | 埋め込まれたシステム+マン・マシン スクリーン | トランスミッションモード: | ステップ + ベルト + 輸入された精密線形ガイドレール (オプションのサーボ + 螺栓) |
| ハイライト: | 18650 バッテリーパック組立機 21700 バッテリーパック組立機,21700 Battery Pack Assembly Machine |
||
製品の説明

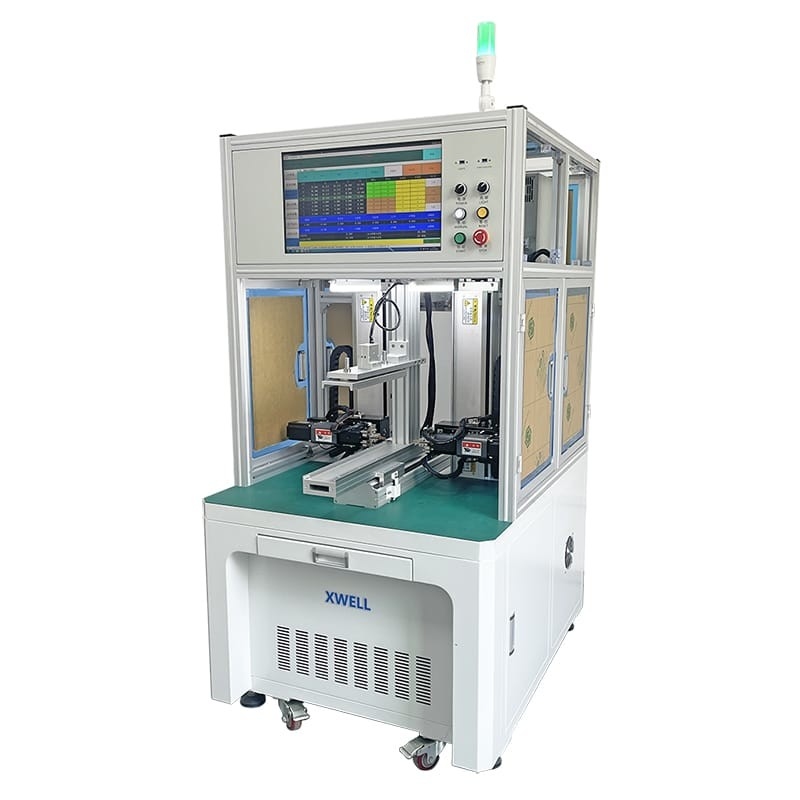

双面点溶接 18650 21700 バッテリーパック組立機械
製品説明
1停止点スタート,自動スタート,手動スタートモードの変換をサポートする.
2偽の溶接と脱溶接アラームの機能があります.
3. プログラミングが簡単で,任意の点プログラミングと配列プログラミングをサポートし,99のプログラムファイルグループを保存できます.
4溶接ピン交換の予告
製品の特徴
製品 の 利点
1. 溶接ストロークは,カスタマイズすることができます
2. バッテリーパックの様々な種類に適しています
3高速溶接
4. 7インチタッチスクリーン,より便利な操作,より明確なディスプレイ
5溶接頭には空気冷却または水冷却機能があり,溶接質に対するスポット溶接針温度の影響を効果的に軽減することができます.
6ファイルは99グループまで保存できます ファイルは簡単に呼び出されます
複雑なライン変更プロセスを必要としません
7溶接接器の総シフトのための1キーの校正機能,溶接器のピンを変更したり,その他の理由で発生したスポットシフトのために校正することができます.
8電気または気力スポット溶接機はオプションです
製品仕様
|
MD-ASW と MD-ADW の仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接頭番号
|
1
|
2
|
|
|
旅行
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
溶接した
|
0.5s/スポット 2000-2500pcs/h
|
0.5s/スポット 3500-4000pcs/h
|
|
|
溶接器の電源
|
5000A インバータースポット溶接機
|
||
|
最大エンジン速度
|
1000mm/s
|
||
|
最大バッテリー数
|
450個 (18650)
|
||
|
操作システム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
ドライブモード
|
ステップモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz (機械) 3相,380V/50Hz (溶接機)
|
||
|
空気圧
|
0.3-0.6 MPa
|
||
|
機械のサイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械の重量
|
200kg
|
350kg
|
|
製品使用
MD-ADWは,電動工具電池,トルション自動車電池,エネルギー貯蔵電池パック,スクーター電動車両電池などに使用できます.溶接の効率と精度が大幅に向上しました.
製品運用
1触覚画面で溶接のパラメータを設定する. (同じ製品が1回だけ設定する必要があります)
2バッテリーパックを快速固定位置に置いてください.
3起動ボタンを押すと,機械は自動的にすべての溶接動作を完了します.
4溶接器の音は,新しい固定装置 (バッテリーパック) の交換を操作者に提示します.
双面点溶接器の詳細
円筒型電池パックの溶接サンプル
