詳細情報 |
|||
| 起源の場所: | 広東,中国 | 主要 な 売り物: | 高精度 |
|---|---|---|---|
| ユーザーインターフェース: | タッチスクリーン | 電力源: | 5000A / 8000A / 10000A 選択可能 |
| 効率性: | 3800pcs/h | 装置のストローク: | 500*350 (mm) 約760 18650 細胞 |
| 最大負荷容量: | 200-400pcs （標準18650のリチウム電池） | オペレーティングシステム: | 埋め込まれたシステム+マン・マシン スクリーン |
| トランスミッションモード: | ステップ + ベルト + 輸入された精密線形ガイドレール (オプションのサーボ + 螺栓) | ||
| ハイライト: | 18650 スポット 溶接機,21700 スポット・ウェルディングマシン,バッテリーパックスポット溶接機 |
||
製品の説明
バッテリーパック 双面点溶接機 18650 21700 32650 溶接機 バッテリー
製品説明
パワーバッテリー 18650 / 21700/32650 シリーズ-電池の並行組み合わせ,多対称多シリーズ組み合わせ,電動工具バッテリー,トルション自動車バッテリー (1回転点溶接 6グループ),エネルギー貯蔵電池パック, 18650 バッテリーグループ, 217000 バッテリーグループ, 32650 バッテリーグループ, 電動自転車バッテリー, 太陽光路灯, 三次性リチウムイオンバッテリー, デジタルリチウムイオンバッテリー,リチウム鉄リン酸電池など .
製品 の 利点
1設備はアルミ合金とシート金属構造で作られており,堅固で緩めないため安定性を保証します.
2これは,電池の大規模自動スポット溶接に適しています.
3スポット 溶接効果は安定し保証されます.
4熱電源コア/時間あたり約4600~5000PCS
5. スポット・ウェルディング・マートには,反退屈な配置があり,通常のスタッフは機器と操作機器をデバッグすることができます.
6スポット 溶接 パラメータの 200 セットを備えた装置で,スポット 溶接モデルを迅速に切り替えることができます.
製品仕様
|
MD-ASW と MD-ADW の仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接頭番号
|
1
|
2
|
|
|
旅行
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
溶接した
|
0.5s/スポット 2000-2500pcs/h
|
0.5s/スポット 3500-4000pcs/h
|
|
|
溶接器の電源
|
5000A インバータースポット溶接機
|
||
|
最大エンジン速度
|
1000mm/s
|
||
|
最大バッテリー数
|
450個 (18650)
|
||
|
操作システム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
ドライブモード
|
ステップモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz (機械) 3相,380V/50Hz (溶接機)
|
||
|
空気圧
|
0.3-0.6 MPa
|
||
|
機械のサイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械の重量
|
200kg
|
350kg
|
|
製品使用
MD-ADWは,電動工具電池,トルション自動車電池,エネルギー貯蔵電池パック,スクーター電動車両電池などに使用できます.溶接の効率と精度が大幅に向上しました.
製品運用
1触覚画面で溶接のパラメータを設定する. (同じ製品が1回だけ設定する必要があります)
2バッテリーパックを快速固定位置に置いてください.
3起動ボタンを押すと,機械は自動的にすべての溶接動作を完了します.
4溶接器の音は,新しい固定装置 (バッテリーパック) の交換を操作者に提示します.

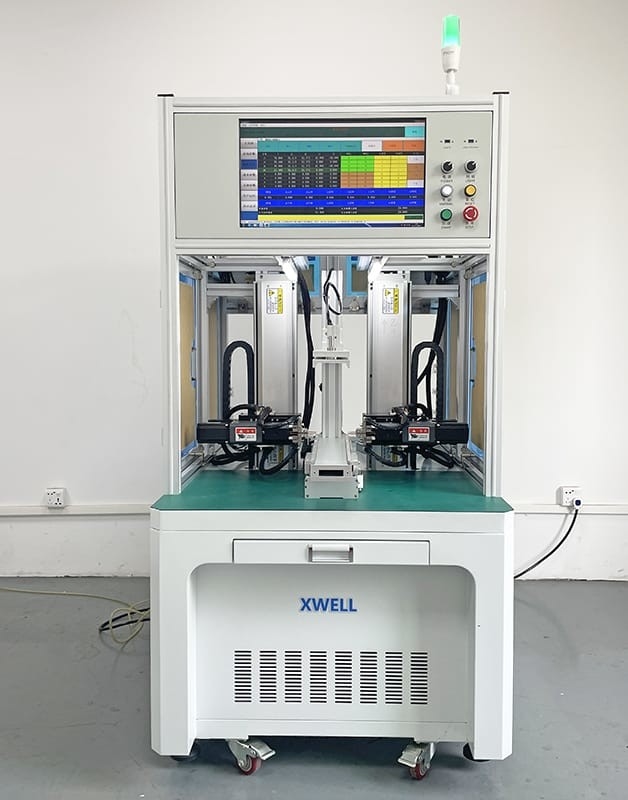

双面点溶接器の詳細
円筒型電池パックの溶接サンプル
