詳細情報 |
|||
| 基本構成要素: | PLCのエンジン、軸受け | 最高。溶接の厚さ: | 0.12-0.3mm |
|---|---|---|---|
| ユーザーインターフェース: | タッチスクリーン | 電力源: | 5000A / 8000A / 10000A 選択可能 |
| 効率性: | 3800pcs/h | 装置のストローク: | 500*350 (mm) 約760 18650 細胞 |
| 最大負荷容量: | 200-400pcs （標準18650のリチウム電池） | オペレーティングシステム: | 埋め込まれたシステム+マン・マシン スクリーン |
| トランスミッションモード: | ステップ + ベルト + 輸入された精密線形ガイドレール (オプションのサーボ + 螺栓) | ||
| ハイライト: | 18650 オートマティックスポット溶接機,32650 自動点接機,バッテリーパック 自動スポット溶接機 |
||
製品の説明

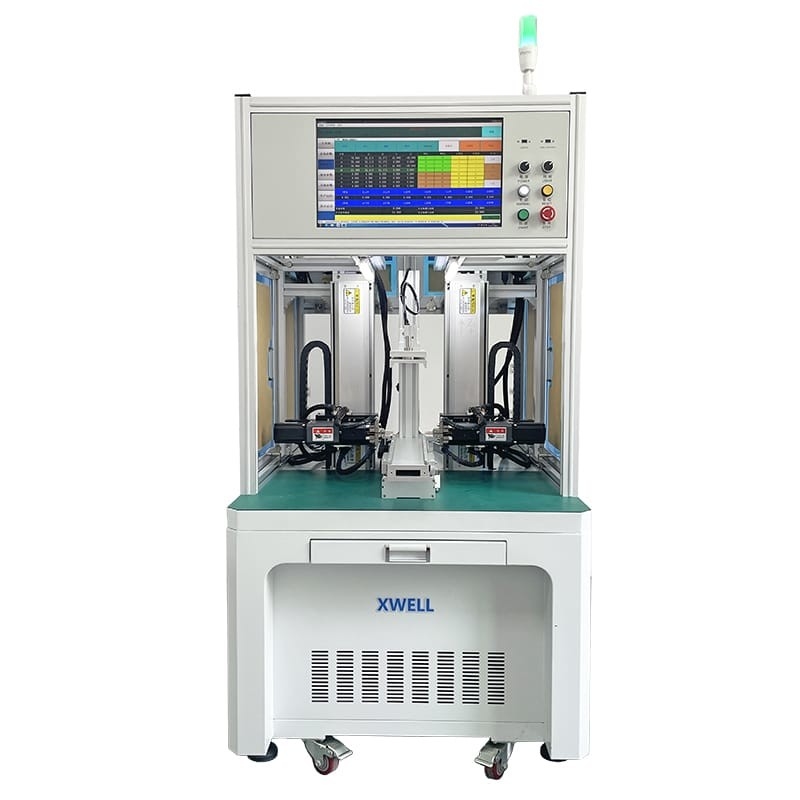

18650 26650 32650 バッテリーパック オートマティックスポット溶接機
製品説明
バッテリーの接続部品の溶接,ハードウェアの溶接,ステンレス鋼,純粋なニッケルプレート,ニッケルプレート,アルミニッケル複合銅プレート,鋼プレート,鉄プレートなどに適しています.溶接材料の厚さ.01mm~0.15mm
製品 の 利点
トランジスタスポット溶接機械の溶接電流は非常に速く上昇し,短時間で溶接プロセスを完了することができ,溶接熱の影響を受けたゾーンは小さく,溶接プロセスには噴霧がありません.超精密の溶接に最も適しています細いワイヤー,ボタンの電池コネクタ,リレーの小さなコンタクト,金属ホイルなど
製品仕様
|
MD-ASW と MD-ADW の仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接頭番号
|
1
|
2
|
|
|
旅行
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
溶接した
|
0.5s/スポット 2000-2500pcs/h
|
0.5s/スポット 3500-4000pcs/h
|
|
|
溶接器の電源
|
5000A インバータースポット溶接機
|
||
|
最大エンジン速度
|
1000mm/s
|
||
|
最大バッテリー数
|
450個 (18650)
|
||
|
操作システム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
ドライブモード
|
ステップモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz (機械) 3相,380V/50Hz (溶接機)
|
||
|
空気圧
|
0.3-0.6 MPa
|
||
|
機械のサイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械の重量
|
200kg
|
350kg
|
|
製品使用
MD-ADWは,電動工具電池,トルション自動車電池,エネルギー貯蔵電池パック,スクーター電動車両電池などに使用できます.溶接の効率と精度が大幅に向上しました.
製品運用
1触覚画面で溶接のパラメータを設定する. (同じ製品が1回だけ設定する必要があります)
2バッテリーパックを快速固定位置に置いてください.
3起動ボタンを押すと,機械は自動的にすべての溶接動作を完了します.
4溶接器の音は,新しい固定装置 (バッテリーパック) の交換を操作者に提示します.
双面点溶接器の詳細
円筒型電池パックの溶接サンプル
