詳細情報 |
|||
| 起源の場所: | 広東,中国 | 主要 な 売り物: | 操作が簡単 |
|---|---|---|---|
| ユーザーインターフェース: | タッチスクリーン | 電力源: | 5000A / 8000A / 10000A 選択可能 |
| 効率性: | 3800pcs/h | 装置のストローク: | 500*350 (mm) 約760 18650 細胞 |
| 最大負荷容量: | 200-400pcs （標準18650のリチウム電池） | オペレーティングシステム: | 埋め込まれたシステム+マン・マシン スクリーン |
| トランスミッションモード: | ステップ + ベルト + 輸入された精密線形ガイドレール (オプションのサーボ + 螺栓) | ||
| ハイライト: | 18650 スポット・ウェルディング・マシン バッテリー・パック スポット・ウェルディング・マシン,Battery Pack Spot Welding Machine |
||
製品の説明

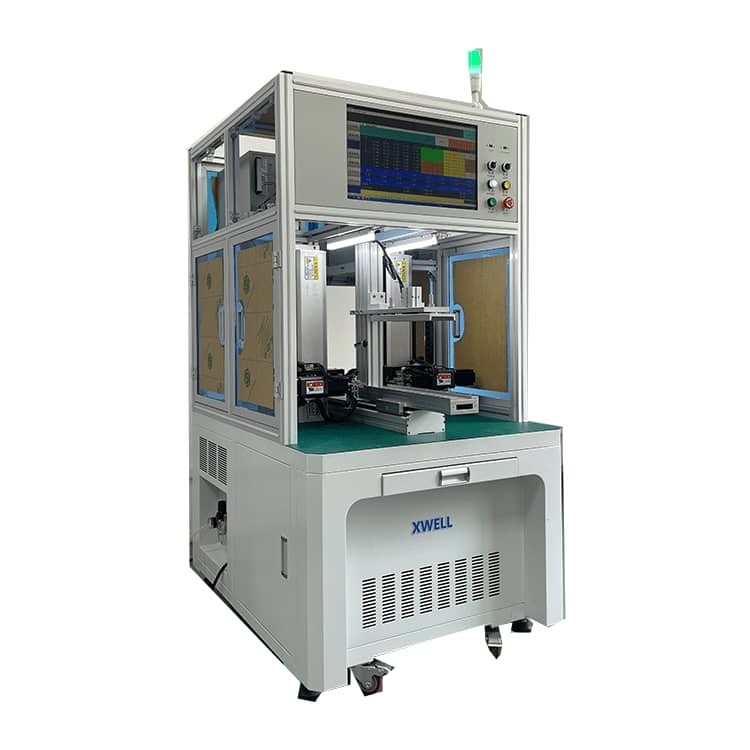

18650 バッテリーパック用の円筒型リチウム電池スポット溶接機
製品説明
ダブルサイド自動電池パックスポット溶接機は,マイクロコンピュータ,適切な電池パックスポット溶接および工場での組み立てに基づいた自動処理技術の一般的なプラットフォームです.
スポット溶接機の電気制御部分は,高度な統合,優れた汎用性,および容易なメンテナンスを備えたモジュール式設計を採用しています.主に移動メカニズムを実行します サーボモーターによって制御されています設備の電気回路は国内外の標準を採用します.制御部品と装置は,維持と交換が簡単です.Autocad データインポートをサポートパック組立ラインのスポット溶接ステーションの生産の標準化と信頼性を保証
製品 の 利点
1.R&Dチームには20人以上のエンジニアと10年以上の専門開発経験があります.
2会社の本部は 広東のドングアンにあります. 現在,中山,ヤンジョウ,蘇州,インドにオフィスを設立しています.現在,同社は登録金として1000万元を登録している.従業員は500人以上です340カ国以上に輸出する豊富な経験があり,リチウムイオン電池とスーパーコンデンサータの生産設備のための60以上の完全なソリューションプロジェクトを実施しています.
製品仕様
|
MD-ASW と MD-ADW の仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接頭番号
|
1
|
2
|
|
|
旅行
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
溶接した
|
0.5s/スポット 2000-2500pcs/h
|
0.5s/スポット 3500-4000pcs/h
|
|
|
溶接器の電源
|
5000A インバータースポット溶接機
|
||
|
最大エンジン速度
|
1000mm/s
|
||
|
最大バッテリー数
|
450個 (18650)
|
||
|
操作システム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
ドライブモード
|
ステップモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz (機械) 3相,380V/50Hz (溶接機)
|
||
|
空気圧
|
0.3-0.6 MPa
|
||
|
機械のサイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械の重量
|
200kg
|
350kg
|
|
製品使用
MD-ADWは,電動工具電池,トルション自動車電池,エネルギー貯蔵電池パック,スクーター電動車両電池などに使用できます.溶接の効率と精度が大幅に向上しました.
製品運用
1触覚画面で溶接のパラメータを設定する. (同じ製品が1回だけ設定する必要があります)
2バッテリーパックを快速固定位置に置いてください.
3起動ボタンを押すと,機械は自動的にすべての溶接動作を完了します.
4溶接器の音は,新しい固定装置 (バッテリーパック) の交換を操作者に提示します.
双面点溶接器の詳細
円筒型電池パックの溶接サンプル
