詳細情報 |
|||
| 適用される産業: | バッテリー | 主要 な 売り物: | 高精度 |
|---|---|---|---|
| ユーザーインターフェース: | タッチスクリーン | 電力源: | 5000A / 8000A / 10000A 選択可能 |
| 効率性: | 3800pcs/h | 装置のストローク: | 500*350 (mm) 約760 18650 細胞 |
| 最大負荷容量: | 200-400pcs （標準18650のリチウム電池） | オペレーティングシステム: | 埋め込まれたシステム+マン・マシン スクリーン |
| 送信モード: | ステップ + ベルト + 輸入された精密線形ガイドレール (オプションのサーボ + 螺栓) | ||
| ハイライト: | 18650の電池のパックの点の溶接工,自動点の溶接工,リチウムイオン電池のスポット溶接機 |
||
製品の説明

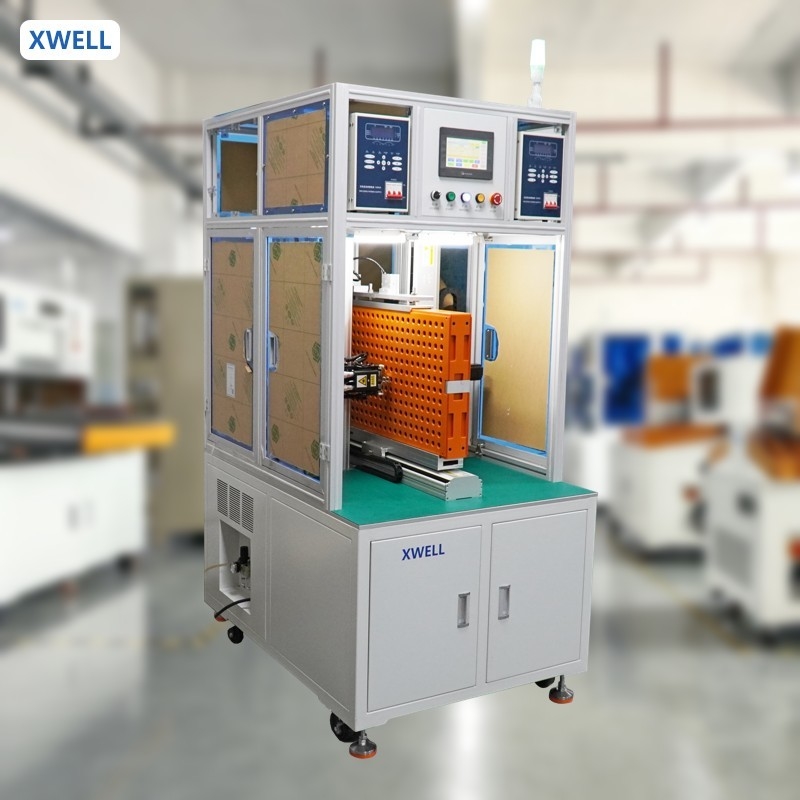

双面自動スポット溶接機 18650 バッテリーパック リチウムイオンバッテリーのスポット溶接機
製品説明
この機械は1865年に使われました26650,32650 シリンダーバッテリーパック 自動スポット溶接高速で良い効果で両側を溶接することができます.
特徴
1. ブレイクポイントスタート,自動スタートとマニュアルスタートモードの変換をサポートします.
2偽点溶接とオフスポット溶接アラーム機能があります.
3プログラミングは簡単で,任意の点プログラミングと配列プログラミングをサポートします. 999グループをプログラムファイルに保存できます.
4. 溶接針の交換予報の思い出.
5溶接電流のリアルタイムモニタリング
製品 の 利点
全セルボの溶接頭,高溶接一貫性性能,一貫した圧力,スポット溶接針の磨きに対する自動補償機能,不良の溶接アラーム,リアルタイムモニタリング,記録溶接電流の自動フィードバック補償機能.
製品仕様
|
MD-ASW と MD-ADW の仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接頭番号
|
1
|
2
|
|
|
旅行
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
溶接した
|
0.5s/スポット 2000-2500pcs/h
|
0.5s/スポット 3500-4000pcs/h
|
|
|
溶接器の電源
|
5000A インバータースポット溶接機
|
||
|
最大エンジン速度
|
1000mm/s
|
||
|
最大バッテリー数
|
450個 (18650)
|
||
|
操作システム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
ドライブモード
|
ステップモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz (機械) 3相,380V/50Hz (溶接機)
|
||
|
空気圧
|
0.3-0.6 MPa
|
||
|
機械のサイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械の重量
|
200kg
|
350kg
|
|
製品使用
MD-ADWは,電動工具電池,トルション自動車電池,エネルギー貯蔵電池パック,スクーター電動車両電池などに使用できます.溶接の効率と精度が大幅に向上しました.
製品運用
1触覚画面で溶接のパラメータを設定する. (同じ製品が1回だけ設定する必要があります)
2バッテリーパックを快速固定位置に置いてください.
3起動ボタンを押すと,機械は自動的にすべての溶接動作を完了します.
4溶接器の音は,新しい固定装置 (バッテリーパック) の交換を操作者に提示します.
双面点溶接器の詳細
円筒型電池パックの溶接サンプル
