詳細情報 |
|||
| モデル: | MD-ADW 双面自動スポット溶接機 | シリアル番号: | 2つ |
|---|---|---|---|
| エネルギー供給電流: | 5000A / 8000A / 10000A 選択可能 | 装置のストローク: | 500*350 (mm) 約760 18650 細胞 |
| 電極材料: | アルミナを含む銅 | ポイント溶接速度: | 0.5s/ポイント; 3200~3600バッテリーの1時間の効率. |
| 自動車駆動最大速度: | 1000mm/s | 最大負荷容量: | 200-400pcs （標準18650のリチウム電池） |
| 実行システム: | 埋め込まれたシステム+マン・マシン スクリーン | 送信モード: | ステップ + ベルト + 輸入された精密線形ガイドレール (オプションのサーボ + 螺栓) |

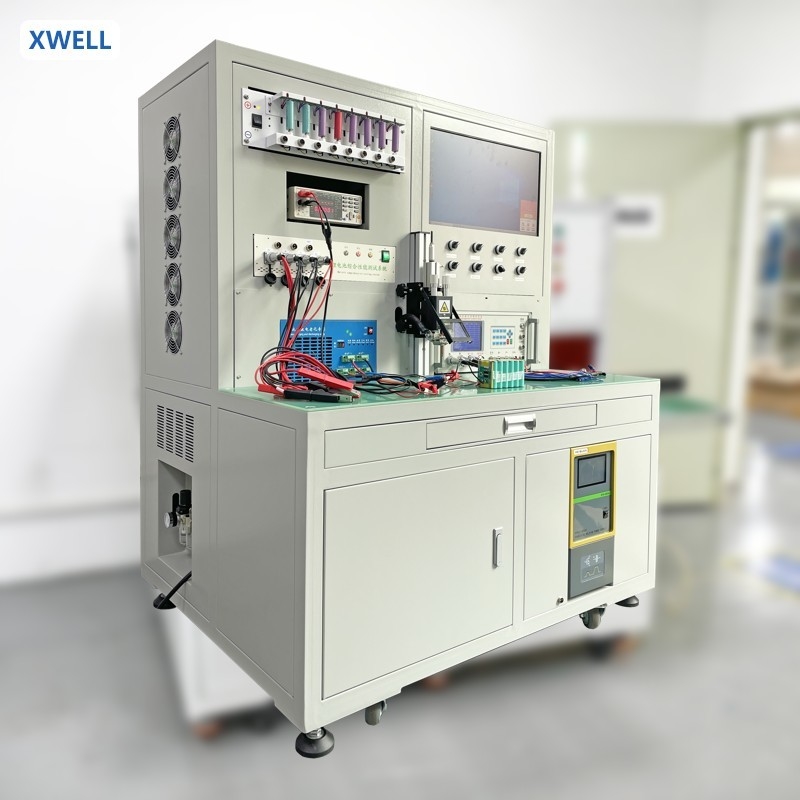

| ハイライト: | 高精度 バッテリーパックテストマシン 8000A バッテリーパックテストマシン,8000A Battery Pack Testing Machine |
||
製品の説明
18650 バッテリースポット溶接機 調整 望遠鏡腕 溶接頭 自動パルス溶接
製品説明
製品の特徴
1溶接電圧ロック技術により,ネットワーク電圧の変動が溶接電流に影響を及ぼさないようにします.
2調節可能な溶接パルス幅,小さな溶接スプレー,溶接の色は変化しません.
32つのセクションの電流モニタリングと比較機能,異常な電流音とライトアラーム,効果的にロージン関節を防止します.
4. 欠陥自診断機能,対応する欠陥点を表示し,便利な保守.
5モーションコントロールカード内蔵プログラムモジュール自動で溶接棒の動きのトラックを生成し,適切な位置を確認した後,スペースとグループ番号を入力してシステムファイルに保存プログラミングを学ぶのはとても簡単です
6. 99 グループ 溶接プログラムとパラメータ システム内のデータ保存容量,異なる製品ごとにプログラムを切り替える.
7画面:タッチ可能なマイクロコンピュータ,操作が簡単,マルチ機能,リアルタイムで操作状況と標的能力を監視する.
8. 光電気誘導装置を備えた溶接棒は,スポット溶接の前に位置するニッケルストライプを確保し,根から誤った溶接を排除します.
製品 の 利点
1設備はアルミ合金とシート金属構造で作られており,堅固で緩めないため安定性を保証します.
2これは,電池の大規模自動スポット溶接に適しています.
3スポット 溶接効果は安定し保証されます.
4熱電源コア/時間あたり約4600~5000PCS
5. スポット・ウェルディング・マートには,反退屈な配置があり,通常のスタッフは機器と操作機器をデバッグすることができます.
6スポット 溶接 パラメータの 200 セットを備えた装置で,スポット 溶接モデルを迅速に切り替えることができます.
7リアルタイムの溶接電流モニタリング,誤った溶接または爆発アラームは自動的に停止
8スポット溶接の座標パラメータは U ディスクで保存して輸出することができます.
製品仕様
装置の名称 | MD-ADW 双面自動スポット溶接機 |
総合的な老化 | 3600PCS/h |
機器の重量 | 330KG |
溶接の厚さ | 0.3mmはスロットリングの必要性を超えています |
装置の電源 | 220V50/60HZ |
装置の電源 | 8KW (電源を含む) |
装置のストローク | 500*350 (mm) 約760 18650 細胞 |
溶接電源 | インバーター/トランジスタはオプション |
電力消費量 | 0稼働時0.8KW,稼働時0.2KW |
移動モード | 自動連続 |
電極材料 | アルミナ銅 |
冷却方法 | 強制水循環冷却 |
サイズ | 1100*900*1930 (ミリ) |
応用シナリオ | 円筒型電池の質量溶接 |
電源電流 | 5000A / 8000A / 10000A 選択可能 |
製品使用
対応するフィクチャーで,スポット溶接機は18650,26650,32650および他の円筒電池を溶接することができます. また,様々な円筒電池,四角電池,ボタンバッテリーなど.
製品運用
1触覚画面で溶接のパラメータを設定する. (同じ製品が1回だけ設定する必要があります)
2バッテリーパックを快速固定位置に置いてください.
3起動ボタンを押すと,機械は自動的にすべての溶接動作を完了します.
4. 溶接器の音は,新しい固定装置 (バッテリーパック) の交換を操作者に提示します".
