詳細情報 |
|||
| 準拠性: | 証明されるセリウム | 商品の原産地: | 中国 |
|---|---|---|---|
| 主要 な 売り物: | 高精度 | ユーザーインターフェース: | タッチスクリーン |
| 電源: | 5000A / 8000A / 10000A 選択可能 | 効率性: | 3800pcs/h |
| 装置のストローク: | 500*350 (mm) 約760 18650 細胞 | 最大負荷容量: | 200~400個 (標準18650リチウム電池) |
| オペレーティングシステム: | 組み込みシステム + 人と機械の画面 | トランスミッションモード: | ステップ + ベルト + 輸入された精密線形ガイドレール (オプションのサーボ + 螺栓) |
| ハイライト: | 旋回式溶接頭 スポット溶接機,単面点溶接機,リチウム電池パックのスポット溶接機 |
||
製品の説明

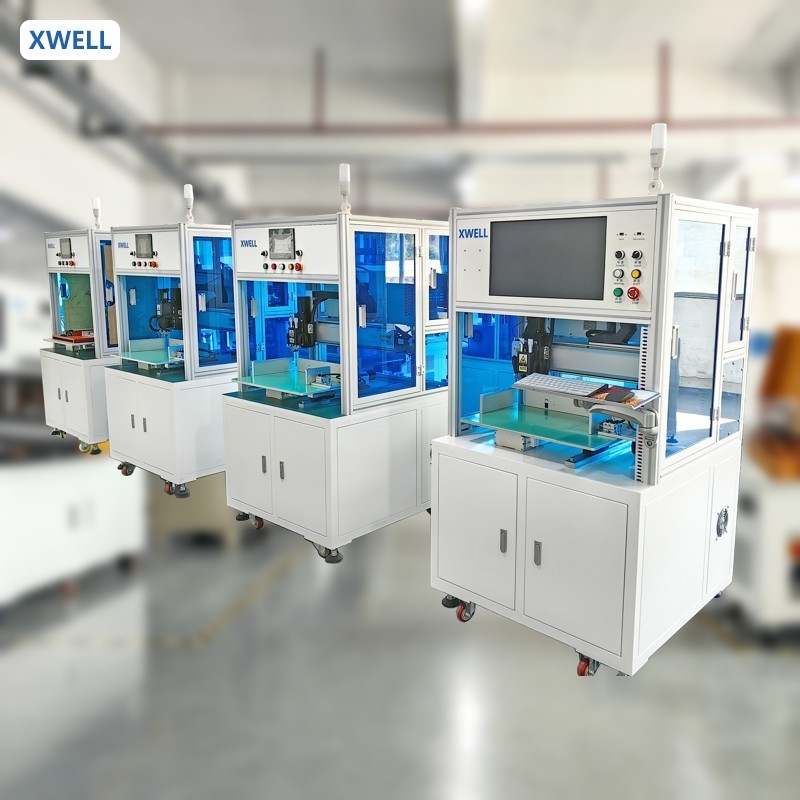

リチウム電池パック 旋回式溶接頭付き 単面自動スポット溶接機
記述
MD-ADW溶接頭回転機能は,高効率,安定性,安全性,および操作の容易さの利点があります. 円筒型電池の生産ラインで広く使用されていますパック自動スポット溶接手動のスポット溶接機と比較して,溶接の効率と精度は大幅に向上しました.それは, 18650, 21700, 26650, 32650を含む様々なタイプの円筒型電池を溶接するために使用できます.32700 及びバッテリーの他の仕様
特徴
1負荷電圧を誘発し,フィードバックで電圧を制御し,高品質の溶接を実現します.
2. 熱付け,メインヒートの電源モード,安定した熱付け品質を確保するために,溶接前に熱付け.
3. エネルギー密度の連続性を維持し,溶接時間を短縮し,基礎金属の変形と色を減らす. (微秒で制御された溶接時間,連続出力モード)
4低電流から高電流に変更しやすく,精密溶接に適しています.
5電流の上限と下限を設定することで,溶接品質が良好かどうか判断できます. これは溶接自動化プラットフォームに適しています.
6リチウム電池の生産ラインとマッチすることができます.
7パラメータをリセットすることなく,製品を切り替える.
8スポット溶接機の様々なブランドに合うことができます.
製品仕様
|
MD-ASW と MD-ADW の仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接頭番号
|
1
|
2
|
|
|
旅行
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
溶接した
|
0.5s/スポット 2000-2500pcs/h
|
0.5s/スポット 3500-4000pcs/h
|
|
|
溶接器の電源
|
5000A インバータースポット溶接機
|
||
|
最大エンジン速度
|
1000mm/s
|
||
|
最大バッテリー数
|
450個 (18650)
|
||
|
操作システム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
ドライブモード
|
ステップモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz (機械) 3相,380V/50Hz (溶接機)
|
||
|
空気圧
|
0.3-0.6 MPa
|
||
|
機械のサイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械の重量
|
200kg
|
350kg
|
|
製品使用
MD-ADWは,電動工具電池,トルション自動車電池,エネルギー貯蔵電池パック,スクーター電動車両電池などに使用できます.溶接の効率と精度が大幅に向上しました.
製品運用
1触覚画面で溶接のパラメータを設定する. (同じ製品が1回だけ設定する必要があります)
2バッテリーパックを快速固定位置に置いてください.
3起動ボタンを押すと,機械は自動的にすべての溶接動作を完了します.
4溶接器の音は,新しい固定装置 (バッテリーパック) の交換を操作者に提示します.
双面点溶接器の詳細
円筒型電池パックの溶接サンプル
