詳細情報 |
|||
| 最小注文数量: | 1 | 主要 な 売り物: | 高精度 |
|---|---|---|---|
| ユーザーインターフェース: | タッチスクリーン | 電源: | 5000A / 8000A / 10000A 選択可能 |
| 効率性: | 3800pcs/h | 装置のストローク: | 500*350 (mm) 約760 18650 細胞 |
| 最大負荷容量: | 200~400個 (標準18650リチウム電池) | オペレーティングシステム: | 組み込みシステム + 人と機械の画面 |
| トランスミッションモード: | ステップ + ベルト + 輸入された精密線形ガイドレール (オプションのサーボ + 螺栓) | ||
| ハイライト: | AC380V バッテリースポット溶接機,電池の点の溶接工,自動点溶接機 |
||
製品の説明

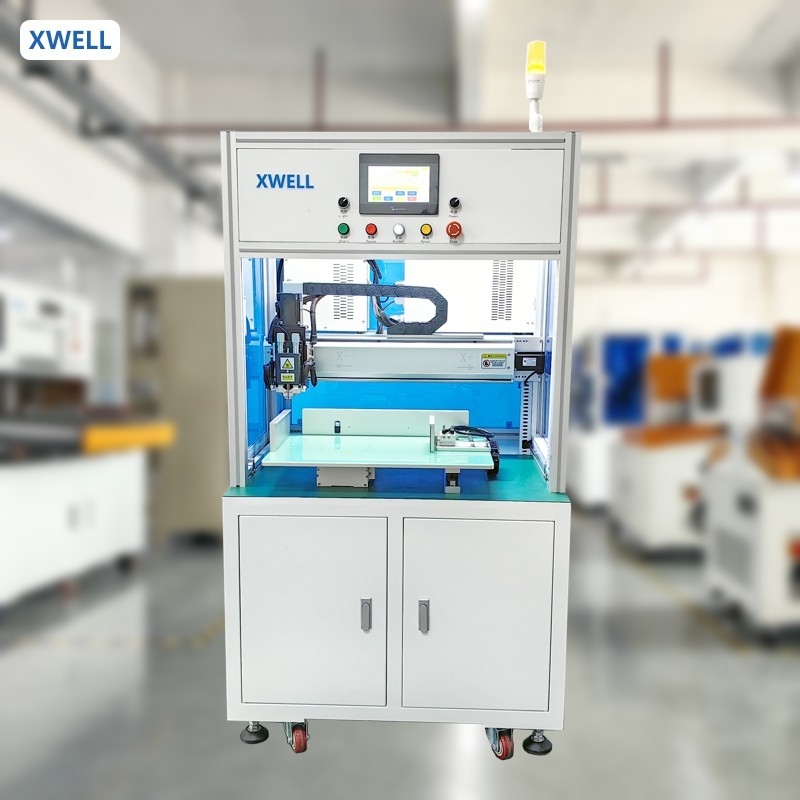

AC380V バッテリー用の単面自動スポット溶接機
製品使用:
MD-ADW標準の単面自動点接機で,溶接頭回転機能がない.MD-ADW
溶接頭が回転している14500 / 18500 / 18650 / 18730 / 21700 / 26650 / 32700 多平行に対応する
電気工具電池,トルション自動車電池,エネルギー貯蔵電池パック,
スクーター 電動車 バッテリーなど
製品の特徴:
*自動溶接,均質な溶接接,良い一貫性,通過率を改善する
*溶接電流のリアルタイムモニタリング,偽溶接または爆発物の自動停止
防災警報
*任意のスポット溶接仕様溶接 (正極と負極は異なる電流を設定することができます)
*スポット溶接の座標パラメータは,U ディスクで輸入することができます
*走行メカニズムは,サーボモーターと線形モジュールを採用し,ポジショニングは正確です
*現在の生産効率を示す自動生産量収集
製品仕様
|
MD-ASW と MD-ADW の仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接頭番号
|
1
|
2
|
|
|
旅行
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
溶接した
|
0.5s/スポット 2000-2500pcs/h
|
0.5s/スポット 3500-4000pcs/h
|
|
|
溶接器の電源
|
5000A インバータースポット溶接機
|
||
|
最大エンジン速度
|
1000mm/s
|
||
|
最大バッテリー数
|
450個 (18650)
|
||
|
操作システム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
ドライブモード
|
ステップモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz (機械) 3相,380V/50Hz (溶接機)
|
||
|
空気圧
|
0.3-0.6 MPa
|
||
|
機械のサイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械の重量
|
200kg
|
350kg
|
|
製品使用
MD-ADWは,電動工具電池,トルション自動車電池,エネルギー貯蔵電池パック,スクーター電動車両電池などに使用できます.溶接の効率と精度が大幅に向上しました.
製品運用
1触覚画面で溶接のパラメータを設定する. (同じ製品が1回だけ設定する必要があります)
2バッテリーパックを快速固定位置に置いてください.
3起動ボタンを押すと,機械は自動的にすべての溶接動作を完了します.
4溶接器の音は,新しい固定装置 (バッテリーパック) の交換を操作者に提示します.
双面点溶接器の詳細
円筒型電池パックの溶接サンプル
