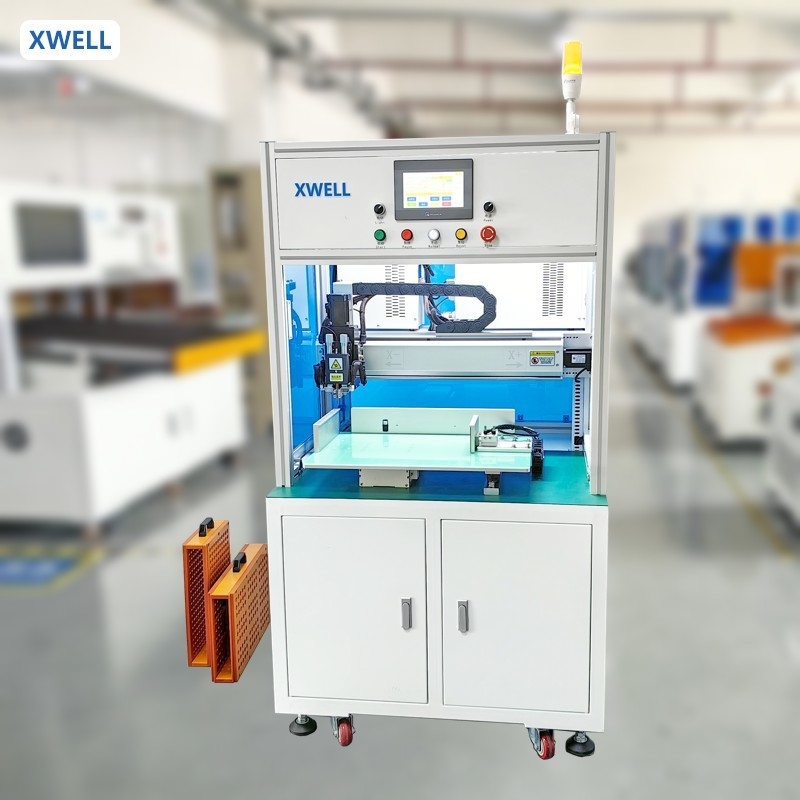

自動単面回転頭数値制御スポット溶接機 18650/21700 バッテリーパック組成のための溶接機
商品の詳細:
| Place of Origin: | China |
| ブランド名: | XWELL |
| 証明: | CE |
| Model Number: | MD-ADW |
お支払配送条件:
| Minimum Order Quantity: | 1pcs |
|---|---|
| 価格: | USD 11000 - 15000 / pcs |
| Packaging Details: | Wooden box |
| Delivery Time: | 10-15 days |
| Payment Terms: | T/T, Western Union, L/C |
| Supply Ability: | 100pcs per month |
|
詳細情報 |
|||
| Color: | optional | Compliance: | CE |
|---|---|---|---|
| User Interface: | Touch screen | Power source: | 5000A / 8000A / 10000A optional |
| Efficiency: | 3800pcs/h | Equipment stroke: | 500*350 (mm) about 760 18650 cells |
| Maximum load capacity: | 200-400pcs(standard 18650 lithium battery) | Operating system: | embedded system + man - machine screen |
| Transmission mode: | step + belt + imported precision linear guide rail (optional servo + screw) | ||
| ハイライト: | 自動バッテリーパックスポット溶接機,21700の電池のパックのスポット溶接機械,18650の電池のパックのスポット溶接機械 |
||
製品の説明
自動単面回転頭数値制御スポット溶接機 18650/21700 バッテリーパック組成のための溶接機
特徴:
この装置は主に電池とニッケル付鋼筋またはシリンダ式/ポリマー電池組のニッケル帯の単面および二重スポット溶接に使用されます.ロープバッテリーとニッケル付き鋼筋またはニッケル帯間の溶接張力が30N以上であることを保証する.装置のスポット溶接範囲は,20の18650電池の溶接要件を満たすことができます.シリーズ粉末y パックそして20未満シリアルバッテリーパック溶接電池の数は,人・機械によって設定できるストロークによって決定されます.
製品の特徴:
*自動溶接,均質な溶接接,良い一貫性,通過率を改善する
*溶接電流のリアルタイムモニタリング,偽溶接または爆発物の自動停止
防災警報
*任意のスポット溶接仕様溶接 (正極と負極は異なる電流を設定することができます)
*スポット溶接の座標パラメータは,U ディスクで輸入することができます
*走行メカニズムは,サーボモーターと線形モジュールを採用し,ポジショニングは正確です
*現在の生産効率を示す自動生産量収集
製品仕様
|
MD-ASW と MD-ADW の仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接頭番号
|
1
|
2
|
|
|
旅行
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
溶接した
|
0.5s/スポット 2000-2500pcs/h
|
0.5s/スポット 3500-4000pcs/h
|
|
|
溶接器の電源
|
5000A インバータースポット溶接機
|
||
|
最大エンジン速度
|
1000mm/s
|
||
|
最大バッテリー数
|
450個 (18650)
|
||
|
操作システム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
ドライブモード
|
ステップモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz (機械) 3相,380V/50Hz (溶接機)
|
||
|
空気圧
|
0.3-0.6 MPa
|
||
|
機械のサイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械の重量
|
200kg
|
350kg
|
|
製品使用
MD-ADWは,電動工具電池,トルション自動車電池,エネルギー貯蔵電池パック,スクーター電動車両電池などに使用できます.溶接の効率と精度が大幅に向上しました.
製品運用
1触覚画面で溶接のパラメータを設定する. (同じ製品が1回だけ設定する必要があります)
2バッテリーパックを快速固定位置に置いてください.
3起動ボタンを押すと,機械は自動的にすべての溶接動作を完了します.
4溶接器の音は,新しい固定装置 (バッテリーパック) の交換を操作者に提示します.
双面点溶接器の詳細
円筒型電池パックの溶接サンプル
