詳細情報 |
|||
| 準拠性: | 証明されるセリウム | 保証: | 1 年 |
|---|---|---|---|
| 主要 な 売り物: | 高精度 | ユーザーインターフェース: | タッチスクリーン |
| 電力源: | 5000A / 8000A / 10000A 選択可能 | 効率性: | 3800pcs/h |
| 装置のストローク: | 500*350 (mm) 約760 18650 細胞 | 最大負荷容量: | 200~400個 (標準18650リチウム電池) |
| オペレーティングシステム: | 組み込みシステム + 人と機械の画面 | トランスミッションモード: | ステップ + ベルト + 輸入された精密線形ガイドレール (オプションのサーボ + 螺栓) |
| ハイライト: | 18650の電池のパックのスポット溶接機械,EV バッテリースポット 溶接機 |
||
製品の説明

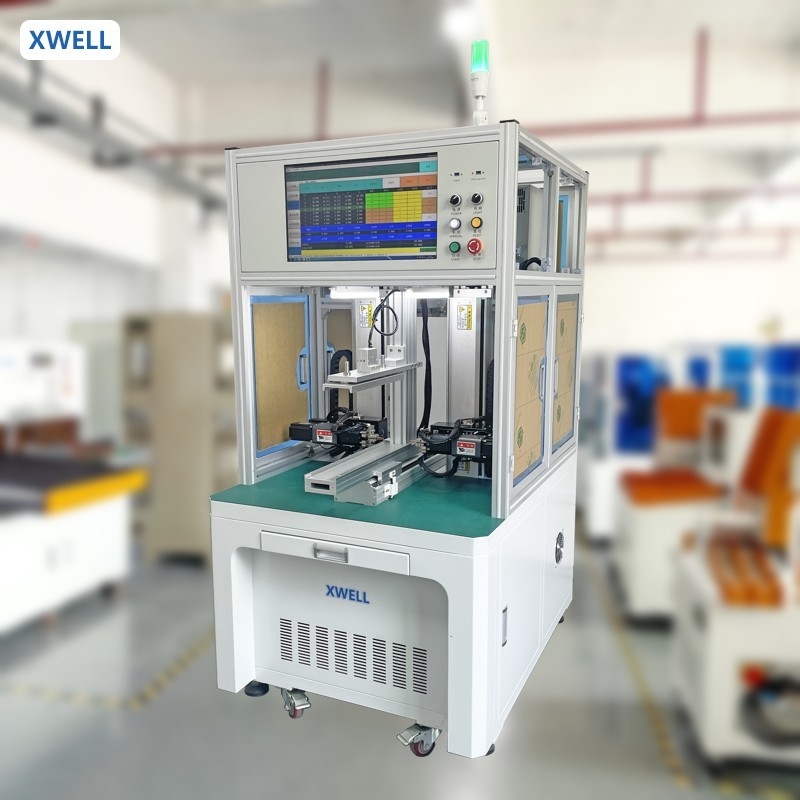

自動数値制御EVセル電池18650電池パックのスポット溶接機
これはバッテリー 溶接機械18650電池パック自動点溶接に使用され,両側を高速でうまく溶接できます.
特徴:
1. ブレイクポイントスタート,自動スタートとマニュアルスタートモードの変換をサポートします.
2それは偽スポット溶接とオフスポット溶接アラーム機能を持っています.
3プログラミングは簡単で,任意のポイントプログラミングと配列プログラミングをサポートします. 999グループをプログラムファイルに保存することができます.
4溶接針の交換の予報の思い出
5溶接電流のリアルタイムモニタリング
製品 の 利点
全セルボ 溶接頭,高溶接一貫性性能,一貫した圧力,スポット溶接針の磨きに対する自動補償機能,不良の溶接アラーム,リアルタイムモニタリング,記録溶接電流の自動フィードバック補償機能.
製品仕様
|
MD-ASW と MD-ADW の仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接頭番号
|
1
|
2
|
|
|
旅行
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
溶接した
|
0.5s/スポット 2000-2500pcs/h
|
0.5s/スポット 3500-4000pcs/h
|
|
|
溶接器の電源
|
5000A インバータースポット溶接機
|
||
|
最大エンジン速度
|
1000mm/s
|
||
|
最大バッテリー数
|
450個 (18650)
|
||
|
操作システム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
ドライブモード
|
ステップモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz (機械) 3相,380V/50Hz (溶接機)
|
||
|
空気圧
|
0.3-0.6 MPa
|
||
|
機械のサイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械の重量
|
200kg
|
350kg
|
|
製品使用
MD-ADWは,電動工具電池,トルション自動車電池,エネルギー貯蔵電池パック,スクーター電動車両電池などに使用できます.溶接の効率と精度が大幅に向上しました.
製品運用
1触覚画面で溶接のパラメータを設定する. (同じ製品が1回だけ設定する必要があります)
2バッテリーパックを快速固定位置に置いてください.
3起動ボタンを押すと,機械は自動的にすべての溶接動作を完了します.
4溶接器の音は,新しい固定装置 (バッテリーパック) の交換を操作者に提示します.
双面点溶接器の詳細
円筒型電池パックの溶接サンプル
