詳細情報 |
|||
| 準拠性: | 証明されるセリウム | 保証: | 1 年 |
|---|---|---|---|
| 主要 な 売り物: | 高精度 | ユーザーインターフェース: | タッチスクリーン |
| 電力源: | 5000A / 8000A / 10000A 選択可能 | 効率性: | 3800pcs/h |
| 装置のストローク: | 500*350 (mm) 約760 18650 細胞 | 最大負荷容量: | 200~400個 (標準18650リチウム電池) |
| オペレーティングシステム: | 組み込みシステム + 人と機械の画面 | トランスミッションモード: | ステップ + ベルト + 輸入された精密線形ガイドレール (オプションのサーボ + 螺栓) |
| ハイライト: | 円筒型電池セルスポット溶接機,自動シリンダ式電池セルスポット溶接機 |
||
製品の説明
高品質の自動ダブルサイドリチウム電池セルスポット溶接機 円筒型電池セル組立ライン
製品使用
自動電池パックスポット溶接機は,CNCに基づく自動加工技術の一般的なプラットフォームであり,工場で適切な電池パックスポット溶接と組み立てです.スポット・ウェルディングマシン人工化された設計により,操作とデバッグは非常に簡単で便利です.組み込み部品のデザインは,より簡潔な外観を作ります提供することもできますCNC 溶接機詳細についてはご相談ください.
利点
1) 負荷電圧を誘発し,フィードバックで電圧を制御し,高品質の溶接を実現します.
2) 熱付け,メインヒートの電源モード,溶接前に熱付け,安定した溶接品質を確保する.
3) エネルギー密度の連続性を維持し,溶接時間を短縮し,基礎金属の変形と色を減らす. (溶接時間はマイクロ秒で制御され,連続出力モード)
製品仕様
|
MD-ASW と MD-ADW の仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接頭番号
|
1
|
2
|
|
|
旅行
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
溶接した
|
0.5s/スポット 2000-2500pcs/h
|
0.5s/スポット 3500-4000pcs/h
|
|
|
溶接器の電源
|
5000A インバータースポット溶接機
|
||
|
最大エンジン速度
|
1000mm/s
|
||
|
最大バッテリー数
|
450個 (18650)
|
||
|
操作システム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
ドライブモード
|
ステップモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz (機械) 3相,380V/50Hz (溶接機)
|
||
|
空気圧
|
0.3-0.6 MPa
|
||
|
機械のサイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械の重量
|
200kg
|
350kg
|
|
製品使用
MD-ADWは,電動工具電池,トルション自動車電池,エネルギー貯蔵電池パック,スクーター電動車両電池などに使用できます.溶接の効率と精度が大幅に向上しました.
製品運用
1触覚画面で溶接のパラメータを設定する. (同じ製品が1回だけ設定する必要があります)
2バッテリーパックを快速固定位置に置いてください.
3起動ボタンを押すと,機械は自動的にすべての溶接動作を完了します.
4溶接器の音は,新しい固定装置 (バッテリーパック) の交換を操作者に提示します.

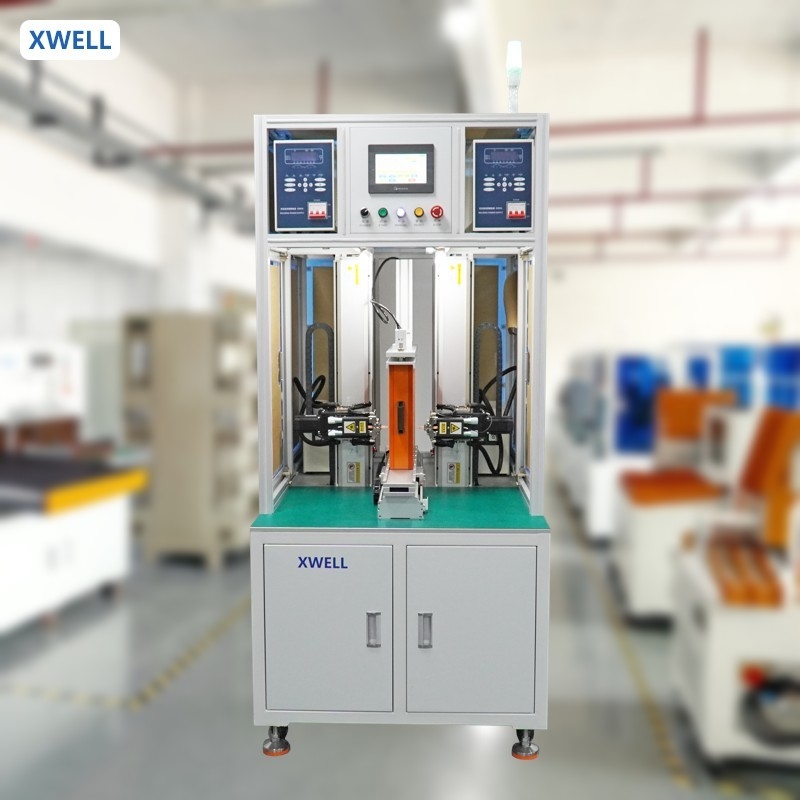

双面点溶接器の詳細
円筒型電池パックの溶接サンプル
