詳細情報 |
|||
| 準拠性: | 証明されるセリウム | 保証: | 1 年 |
|---|---|---|---|
| 主要 な 売り物: | 高精度 | ユーザーインターフェース: | タッチスクリーン |
| 電力源: | 5000A / 8000A / 10000A 選択可能 | 効率性: | 3800pcs/h |
| 装置のストローク: | 500*350 (mm) 約760 18650 細胞 | 最大負荷容量: | 200~400個 (標準18650リチウム電池) |
| オペレーティングシステム: | 組み込みシステム + 人と機械の画面 | トランスミッションモード: | ステップ + ベルト + 輸入された精密線形ガイドレール (オプションのサーボ + 螺栓) |
| ハイライト: | オートマティック・ダブル・サイド・スポット・ウェルディング・マシン,バッテリーパックスポット溶接機 |
||
製品の説明

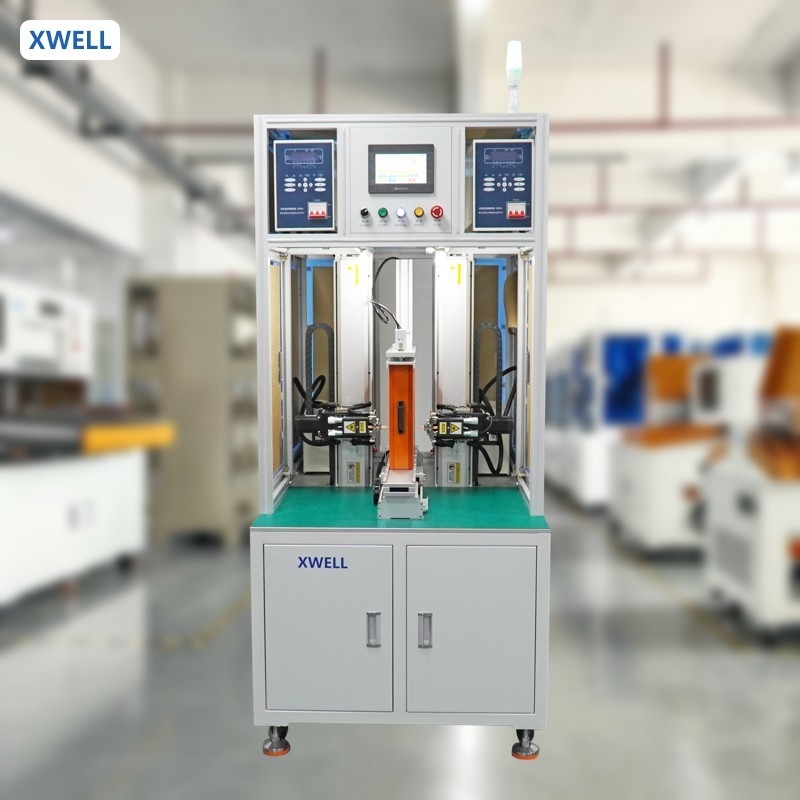

バッテリーパックのための自動ダブルサイドスポット溶接機
仕様
MD-ADW-8000A双面自動スポット溶接機は断点開始をサポートし,純ニッケルシートを0以下で溶接できるトランジスタ8000A電源を装備しています.25mm 及び 0未満のニッケル付鋼.3. ニッケルシートは,溶接のために打たれなければなりません. 双面自動溶接,高効率. シンプルなプログラミング,任意のポイントプログラミングと配列プログラミングをサポートします. グラフィックインポート,プログラムファイルの99グループを保存できます溶接針の交換予報の思い出,溶接頭は熱を散らすために水冷却循環を採用,溶接針の損失を効果的に削減し,溶接効果を改善する溶接電流をモニタリングできる自立の溶接電流モニタリングシステム,ロージン関節アラーム機能で,リアルタイムで溶接をモニタリングできます.
作業プロセス
双面自動スポット溶接機は,作業電源,作業プラットフォーム,サーボモーター,オペレーティングシステムなどで構成されています.
手動で電池を固定装置に入れて,ニッケルシートを配置し,自動化プラットフォームに押し込み,関連するパラメータ,配列,などを設定すると,溶接作業が実現できます.
製品仕様
|
MD-ASW と MD-ADW の仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接頭番号
|
1
|
2
|
|
|
旅行
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
溶接した
|
0.5s/スポット 2000-2500pcs/h
|
0.5s/スポット 3500-4000pcs/h
|
|
|
溶接器の電源
|
5000A インバータースポット溶接機
|
||
|
最大エンジン速度
|
1000mm/s
|
||
|
最大バッテリー数
|
450個 (18650)
|
||
|
操作システム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
ドライブモード
|
ステップモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz (機械) 3相,380V/50Hz (溶接機)
|
||
|
空気圧
|
0.3-0.6 MPa
|
||
|
機械のサイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械の重量
|
200kg
|
350kg
|
|
製品使用
MD-ADWは,電動工具電池,トルション自動車電池,エネルギー貯蔵電池パック,スクーター電動車両電池などに使用できます.溶接の効率と精度が大幅に向上しました.
製品運用
1触覚画面で溶接のパラメータを設定する. (同じ製品が1回だけ設定する必要があります)
2バッテリーパックを快速固定位置に置いてください.
3起動ボタンを押すと,機械は自動的にすべての溶接動作を完了します.
4溶接器の音は,新しい固定装置 (バッテリーパック) の交換を操作者に提示します.
双面点溶接器の詳細
円筒型電池パックの溶接サンプル
