詳細情報 |
|||
| 準拠性: | 証明されるセリウム | 保証: | 1 年 |
|---|---|---|---|
| 主要 な 売り物: | 高精度 | ユーザーインターフェース: | タッチスクリーン |
| 電力源: | 5000A / 8000A / 10000A 選択可能 | 効率性: | 3800pcs/h |
| 装置のストローク: | 500*350 (mm) 約760 18650 細胞 | 最大負荷容量: | 200~400個 (標準18650リチウム電池) |
| オペレーティングシステム: | 組み込みシステム + 人と機械の画面 | トランスミッションモード: | ステップ + ベルト + 輸入された精密線形ガイドレール (オプションのサーボ + 螺栓) |
| ハイライト: | 自動バッテリーパックスポット溶接機,21700の電池のパックのスポット溶接機械,18650の電池のパックのスポット溶接機械 |
||
製品の説明

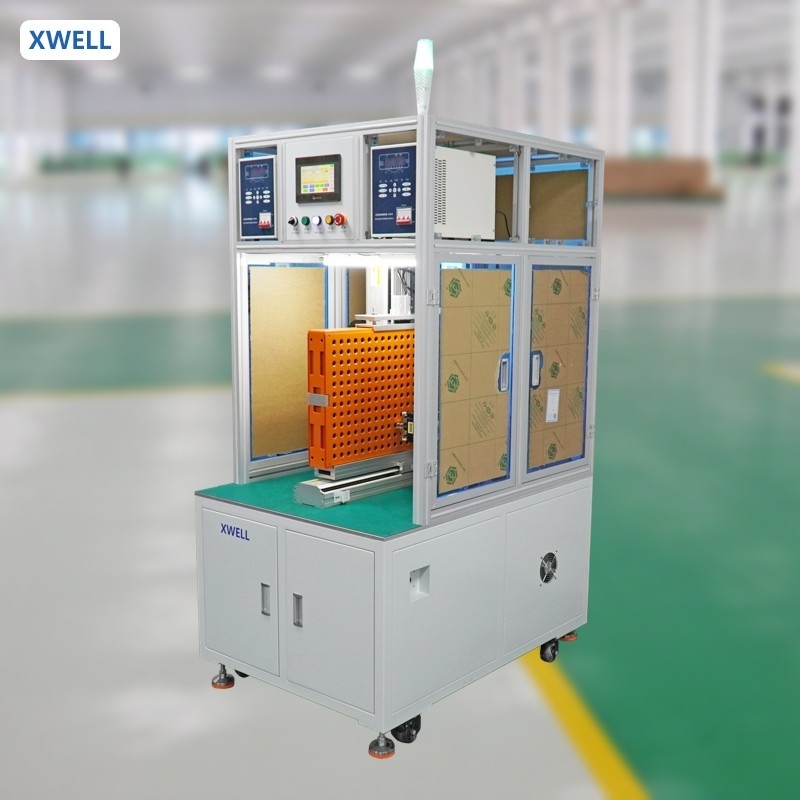

二面自動電池パック スポット 溶接 溶接 電力供給 18650 21700 円筒型電池パック
仕様
- 組み込みシステムと組み合わせると,操作は簡単です. 溶接関節追跡,爆発火,偽溶接,漏れ溶接監視記録などで装備されています.
- 溶接機には,溶接電流を監視できる溶接電流モニタリングシステムと,冷溶接合体とシールオフアラームが備わっています.リアルタイムでの溶接効果監視NG 溶接スポットの警告
- 溶接針磨損アラーム,溶接針使用記録,アラームとクリア機能 プログラミングインターフェース操作 シンプル,CADマップ,配列および手動方法をサポートします.プログラムファイルの任意のグループを保存できます..
- 溶接頭がオプティオであることができる溶接針の損失を効果的に削減し,溶接効果を改善する.
作業プロセス
双面自動スポット溶接機は,作業電源,作業プラットフォーム,サーボモーター,オペレーティングシステムなどで構成されています.
手動で電池を固定装置に入れて,ニッケルシートを配置し,自動化プラットフォームに押し込み,関連するパラメータ,配列,などを設定すると,溶接作業が実現できます.
製品仕様
|
MD-ASW と MD-ADW の仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接頭番号
|
1
|
2
|
|
|
旅行
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
溶接した
|
0.5s/スポット 2000-2500pcs/h
|
0.5s/スポット 3500-4000pcs/h
|
|
|
溶接器の電源
|
5000A インバータースポット溶接機
|
||
|
最大エンジン速度
|
1000mm/s
|
||
|
最大バッテリー数
|
450個 (18650)
|
||
|
操作システム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
ドライブモード
|
ステップモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz (機械) 3相,380V/50Hz (溶接機)
|
||
|
空気圧
|
0.3-0.6 MPa
|
||
|
機械のサイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械の重量
|
200kg
|
350kg
|
|
製品使用
MD-ADWは,電動工具電池,トルション自動車電池,エネルギー貯蔵電池パック,スクーター電動車両電池などに使用できます.溶接の効率と精度が大幅に向上しました.
製品運用
1触覚画面で溶接のパラメータを設定する. (同じ製品が1回だけ設定する必要があります)
2バッテリーパックを快速固定位置に置いてください.
3起動ボタンを押すと,機械は自動的にすべての溶接動作を完了します.
4溶接器の音は,新しい固定装置 (バッテリーパック) の交換を操作者に提示します.
双面点溶接器の詳細
円筒型電池パックの溶接サンプル
