詳細情報 |
|||
| 支払い: | L/C,T/T,ウェスタンユニオン,Paypal | 保証: | 1年 |
|---|---|---|---|
| キーセールスポイント: | 高精度 | ユーザーインターフェイス: | タッチスクリーン |
| 電源: | 5000A / 8000A / 10000A 選択可能 | 効率: | 3800pcs/h |
| 装置のストローク: | 500*350 (mm) 約760 18650 細胞 | 最大負荷容量: | 200~400個 (標準18650リチウム電池) |
| オペレーティング·システム: | 組み込みシステム + 人と機械の画面 | 送信モード: | ステップ + ベルト + 輸入された精密線形ガイドレール (オプションのサーボ + 螺栓) |
| ハイライト: | 自動両面スポット溶接機,ロータリー溶接ヘッドバッテリーパック機,PLC制御リチウム電池スポット溶接機 |
||
製品の説明

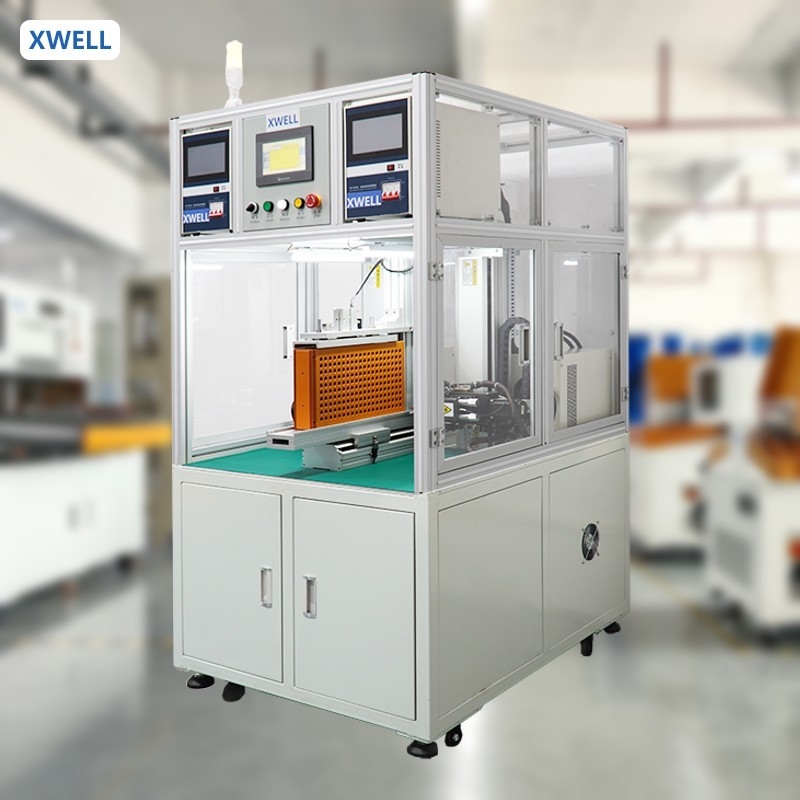

自動両面ロータリー溶接ヘッドバッテリーパックスポット溶接機、PLC制御システム付き
製品の用途
自動バッテリーパックスポット溶接機は、CNCをベースとした自動処理技術の一般的なプラットフォームであり、工場でのバッテリーパックのスポット溶接と組み立てに適しています。手動スポット溶接と比較して、溶接の効率と精度が大幅に向上しました。人間工学に基づいた設計により、操作とデバッグが非常に簡単で便利です。コンポーネントを内蔵した設計により、外観がより簡潔になりました。
製品仕様
|
MD-ASWおよびMD-ADWの仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接ヘッド数
|
1
|
2
|
|
|
移動距離
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
溶接速度
|
0.5秒/スポット、2000〜2500個/時
|
0.5秒/スポット、3500〜4000個/時
|
|
|
溶接機電源
|
5000Aインバータースポット溶接機
|
||
|
最大モーター速度
|
1000mm/秒
|
||
|
最大バッテリー数
|
450個（18650）
|
||
|
オペレーティングシステム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
駆動方式
|
ステッピングモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz（機械）; 3相、380V/50Hz（溶接機）
|
||
|
空気圧
|
0.3〜0.6 MPa
|
||
|
機械サイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械重量
|
200kg
|
350kg
|
|
製品の用途
MD-ADWは、電動工具バッテリー、トルクカーバッテリー、エネルギー貯蔵バッテリーパック、スクーター電気自動車バッテリーなどに使用できます。手動スポット溶接と比較して、溶接の効率と精度が大幅に向上しました。
製品の操作
1. タッチスクリーンで溶接パラメータを設定します。（同じ製品は1回だけ設定する必要があります）
2. バッテリーパック付きの治具をクイッククランプ位置に置きます。
3. スタートボタンを押すと、機械がすべての溶接動作を自動的に完了します。
4. 溶接機は、オペレーターに新しい治具（バッテリーパック）の交換を促す音を出します。
両面スポット溶接機の詳細
円筒形バッテリーパック溶接サンプル
