詳細情報 |
|||
| モデル: | リチウムバッテリー両面回転6軸自動スポット溶接機 | ヘッドナンバー: | 2個のPC |
|---|---|---|---|
| 操作システム: | 埋め込まれたシステム | ユーザーインターフェイス: | タッチスクリーン |
| 電源: | 5000A / 8000A / 10000A 選択可能 | 効率: | 3800pcs/h |
| 装置のストローク: | 500*350 (mm) 約760 18650 細胞 | 最大負荷容量: | 200~400個 (標準18650リチウム電池) |
| オペレーティング·システム: | 組み込みシステム + 人と機械の画面 | 送信モード: | ステップ + ベルト + 輸入された精密線形ガイドレール (オプションのサーボ + 螺栓) |
| ハイライト: | 自動バッテリータブスポット溶接機,二面性リチウム電池の溶接機,保証付きのスポット溶接機 |
||
製品の説明
自動ダブルサイドバッテリータブスポット溶接機 溶接機
利点
1) 負荷電圧を誘発し,フィードバックによって電圧を制御し,高品質の溶接を実現します.
2) 熱付け,メインヒートの電源モード,溶接前に熱付け,安定した溶接品質を確保する.
3) エネルギー密度の連続性を維持し,溶接時間を短縮し,基礎金属の変形と色を減らす. (溶接時間はマイクロ秒で制御され,連続出力モード)
4) 低電流から高電流に簡単に切り替えることができ,精密溶接に適しています.
5) 電流の上限と下限を設定して,溶接品質が良好かどうかを判断することができます.これは溶接自動化プラットフォームに適しています.
6) 溶接効果を確保するために,電化時間とともに溶接電流が上昇する.
製品の特徴
1.1 電源:3相AC 380V
1.2 空気圧 0.4-0.6Mpa
1.3 適用範囲:電源電池コア 18650 / 26650 のシリーズおよび並列組み合わせ,多対局および多シリーズ組み合わせ,電動工具電池,スイングカー電池,蓄電池パック,26650 バッテリーパック32650 バッテリーパック 電動自転車 バッテリー
1.4 最大電源:例えば18650電池コア,最大電源:X軸35pcsコア*Y軸20pcsコア,より大きな電流が必要な場合は,カスタマイズする必要があります.
1.5 適正な溶接針:直径 4 - 4 * 6 輸入フラットヘッド溶接針 (突起点溶接),直径 1.5 * 100mm ((スポット溶接)
1.6 適正なニッケル幅:ニッケル形成
1.7 パーソナライズすることができますスポット溶接模具のフロントインとバックアウトタイプ ((自動生産ライン使用に適しています)
1.8 調整可能な自動磨き針機能
1.9 適切なニッケル厚さ: 0.1mm-0.3mm
1.10 生産効率: 約4000PCS~5000PCS/時間
1.11 溶接機:5000A/8000Aモデル,2セット
- 標準点溶接器: 5000A/8000A,2セット
- スピード速さ点溶接 (2~10ms)
- 低温の溶接点
- リアルタイムモニタリング
- 溶接完了信号で,溶接時間を節約
- 設定できるスポット溶接 溶接の仕様 (正面と負面は異なる電流を使用して溶接されます)
- 同じ電池を設定することができます ポジティブなスポット溶接,負のスポット溶接ではありません
- 場所の溶接中に電流が小さすぎるまたは異常である場合,機械は自動的にアラームと停止
1.12 溶接効果:良質の溶接一貫性,均質な溶接接点と美しい
1.13 ポイント溶接データ入力には3種類あります.
- ドットマトリックス入力方法
- 配列入力方法
- 磁盤インポート方法,Uディスクにスポット溶接データを保存,機械に直接インポート,UディスクCADDXFデータは,シングルパスでタッチスクリーンにインポートされます.Uディスクにバッチでタッチスクリーンから輸出することができます., そして他の機械に輸入して使用する)
1.14 溶接模具名:中国語と英語入力スキル
1.15 コントロールコンポーネント: 7インチタッチスクリーン,6軸高速PLCプログラマー,3軸750Wのサーボモーター,2軸400Wのサーボモーター駆動電気溶接頭
1.16 廃棄物を減らすためにニッケルストライプを形成する用途
1.17 機器のデバッグはシンプルで,学習し理解しやすくて,モデルを素早く変更できます (0-199のグループデータを呼び出すことができます)
1.18 熱頭電源:電動サーボ
1.19 完成した電池装置模具: 1 セットの隔熱電気木材装置 ((2 pcs)
1.20 保証: 一年間の限定保証と終身サポート
1.21 装置は故障アラームが付属しています. 指示に従って故障をクリアします.
1.22 寸法:L1100*W900*H1930MM
1.23 体重:約350kg
製品 の 利点
1. 溶接ストロークは,カスタマイズすることができます
2. バッテリーパックの様々な種類に適しています
3高速溶接
4. 7インチタッチスクリーン,より便利な操作,より明確な表示
5溶接頭には空気冷却または水冷却機能があり,溶接質に対するスポット溶接針温度の影響を効果的に軽減することができます.
6ファイルは99グループまで保存できます ファイルは簡単に呼び出されます
複雑なライン変更プロセスを必要としません
7溶接接器の総シフトのための1キーの校正機能,溶接器のピンを変更したり他の理由によって引き起こされるスポットシフトのために校正することができます.
8電気または気力スポット溶接機はオプションです
製品仕様
|
MD-ASW と MD-ADW の仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接頭番号
|
1
|
2
|
|
|
旅行
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
溶接した
|
0.5s/スポット 2000-2500pcs/h
|
0.5s/スポット 3500-4000pcs/h
|
|
|
溶接器の電源
|
5000A インバータースポット溶接機
|
||
|
最大エンジン速度
|
1000mm/s
|
||
|
最大バッテリー数
|
450個 (18650)
|
||
|
操作システム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
ドライブモード
|
ステップモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz (機械) 3相,380V/50Hz (溶接機)
|
||
|
空気圧
|
0.3-0.6 MPa
|
||
|
機械のサイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械の重量
|
200キロです
|
350kg
|
|
製品使用
MD-ADWは,電動工具電池,トルション自動車電池,エネルギー貯蔵電池パック,スクーター電動車両電池などに使用できます.溶接の効率と精度が大幅に向上しました.
製品運用
1触覚画面で溶接のパラメータを設定する. (同じ製品が1回だけ設定する必要があります)
2バッテリーパックを快速固定位置に置いてください.
3起動ボタンを押すと,機械は自動的にすべての溶接動作を完了します.
4溶接器の音は,新しい固定装置 (バッテリーパック) の交換を操作者に提示します.

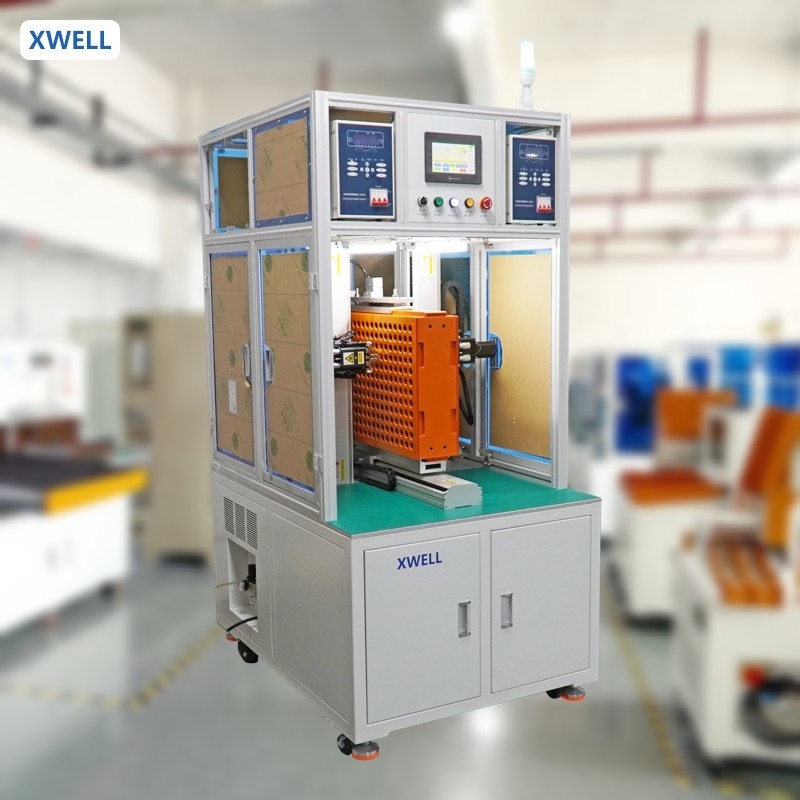

双面点溶接器の詳細
円筒型電池パックの溶接サンプル
