詳細情報 |
|||
| モデル: | リチウムバッテリー両面回転6軸自動スポット溶接機 | ヘッドナンバー: | 2個のPC |
|---|---|---|---|
| 操作システム: | 埋め込まれたシステム | ユーザーインターフェイス: | タッチスクリーン |
| 電源: | 5000A / 8000A / 10000A 選択可能 | 効率: | 3800pcs/h |
| 装置のストローク: | 500*350 (mm) 約760 18650 細胞 | 最大負荷容量: | 200~400個 (標準18650リチウム電池) |
| オペレーティング·システム: | 組み込みシステム + 人と機械の画面 | 送信モード: | ステップ + ベルト + 輸入された精密線形ガイドレール (オプションのサーボ + 螺栓) |
| ハイライト: | オートマティック・ダブルサイド・スポット・ウェルダー,CNC バッテリーパック 溶接機,リチウム電池用スポット溶接装置 |
||
製品の説明
自動両面CNCスポット溶接機 バッテリーパック用溶接装置
特徴
1. ブレークポイント開始をサポート、自動開始と手動開始モードの切り替えをサポート。
2. 簡単なプログラミング、任意のポイントプログラミングとアレイプログラミングをサポートし、ジャンピングスポットを実現可能
溶接、シングルポイント、ダブルポイントモードの高速切り替え、スポット溶接パスの最適化、効率の向上、ローカルディスクは99グループのプログラミングファイルを保存可能、USBインターフェースはグラフィックをインポート可能。
3. スポット溶接ヘッドは、2つの溶接ピンの中心点を円の中心とし、角度は連続的に調整可能で、さまざまな特殊形状の分割接続部品のスポット溶接に適しています。
4. システムはオペレーター、管理者、スーパーユーザーなどに分かれており、バット溶接機の使用、管理、メンテナンスに便利です。
5. インバーターDC溶接電源は、安定した性能、高速溶接速度、定電流動作モード、および長時間の溶接電流の不安定要因の排除という利点があります。
6. 溶接電流監視システムにより、溶接電流をリアルタイムで監視できます。
7. スポット溶接電源は、誤溶接アラーム機能を備えており、モーションコントローラーと直接通信できます。誤溶接位置を記録し、溶接ピンの交換を警告できます。
8. 溶接効率は手動溶接の約8倍で、高い安定性、省力化、時間コストの削減を実現します。
製品の特徴
1.1 電源：3相AC 380V
1.2 空気圧：0.4-0.6Mpa
1.3 適用範囲：パワーバッテリーコア18650 / 26650の直列および並列組み合わせ、マルチパラレルおよびマルチシリーズ組み合わせ、電動工具バッテリー、スイングカーバッテリー、蓄電池パック、26650バッテリーパック、32650バッテリーパック、電動自転車バッテリーなど。
1.4 最大ストローク：例として18650バッテリーコアの場合、最大ストローク：X軸35個のコア* Y軸20個のコア。より大きなストロークが必要な場合は、カスタマイズが必要です。
1.5 適切な溶接針：直径4〜4 * 6の輸入フラットヘッド溶接針（膨らみポイント溶接）、直径1.5 * 100mm（スポット溶接）
1.6 適切なニッケル幅：ニッケル成形
1.7 スポット溶接金型の前入れ後出しタイプをカスタマイズ可能（自動生産ラインでの使用に適しています）
1.8 カスタマイズ可能な自動研削針機能
1.9 適切なニッケル厚さ：0.1mm〜0.3mm
1.10 生産効率：約4000 PCS - 5000 PCS /時間
1.11 溶接機：5000A / 8000Aモデル、2セット
- 標準スポット溶接機：5000A / 8000A、2セット
- 高速スポット溶接（2〜10ms）
- 低温溶接スポット
- リアルタイム監視溶接
- 溶接完了信号付き、溶接時間の節約
- スポット溶接仕様溶接を設定可能（プラスとマイナスは異なる電流を使用して溶接されます）
- 同じバッテリーのプラススポット溶接を設定でき、マイナスはスポット溶接しません
- スポット溶接中に電流が小さすぎるか異常な場合、機械は自動的にアラームを発し、停止します
1.12 溶接効果：良好な溶接一貫性、均一なはんだ接合部、美しい
1.13 3種類のスポット溶接データ入力:
- ドットマトリックス入力方式
- アレイ入力方式
- ディスクインポート方式、スポット溶接データをUディスクに保存し、直接マシンにインポート、（UディスクCAD DXFデータはシングルパスでタッチスクリーンにインポートされ、タッチスクリーンからバッチでUディスクにエクスポートし、他のマシンにインポートして使用できます）
1.14 溶接金型名：中国語と英語の入力スキル
1.15 制御コンポーネント：7インチタッチスクリーン、6軸高速PLCプログラマー、3軸750Wサーボモーター、2軸400Wサーボモータードライブ電気溶接ヘッド
1.16 ニッケルストリップを成形して無駄を削減
1.17 機器のデバッグは簡単で、習得しやすく、理解しやすく、モデルをすばやく変更できます（0〜199グループのデータを呼び出すことができます）
1.18 溶接ヘッド電源：電気サーボ
1.19 完成したバッテリー固定具金型：1セットの絶縁電気木製固定具（2個）
1.20 保証：1年間の限定保証と生涯サポート
1.21 デバイスには障害アラームが付属しており、プロンプトに従って障害をクリアします
1.22 寸法：L1100 * W900 * H1930MM
1.23 重量：約350KG
製品の利点
1. 溶接ストロークをカスタマイズ可能
2. さまざまな種類のバッテリーパックに適しています
3. 高速溶接
4. 7インチタッチスクリーン、より便利な操作、よりクリアな表示
5. 溶接ヘッドには空冷または水冷機能があり、スポット溶接針の温度が溶接品質に与える影響を効果的に低減できます。
6. 最大99グループのファイルを保存でき、ファイルの呼び出しは簡単です。
複雑なライン変更プロセスは必要ありません
7. はんだ接合部の合計シフトのワンキーキャリブレーション機能。はんだピンの交換などによって発生するスポットシフトをキャリブレーションできます。
8. 電気または空気圧スポット溶接機はオプションです
製品仕様
|
MD-ASWおよびMD-ADWの仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接ヘッド数
|
1
|
2
|
|
|
移動距離
|
X：400mm; Y：400mm
|
Y：500mm; Z：350mm
|
|
|
溶接速度
|
0.5秒/スポット、2000〜2500個/時間
|
0.5秒/スポット、3500〜4000個/時間
|
|
|
溶接機電源
|
5000Aインバータースポット溶接機
|
||
|
最大モーター速度
|
1000mm / s
|
||
|
最大バッテリー数
|
450個（18650）
|
||
|
オペレーティングシステム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
ドライブモード
|
ステッピングモーターと精密ガイドレール
|
||
|
電源
|
220V / 50Hz（機械）; 3相、380V / 50Hz（溶接機）
|
||
|
空気圧
|
0.3〜0.6 MPa
|
||
|
機械サイズ
|
900L * 900W * 1750Hmm
|
1100L * 900W * 1930Hmm
|
|
|
機械重量
|
200kg
|
350kg
|
|
製品アプリケーション
MD-ADWは、電動工具バッテリー、ねじり車バッテリー、エネルギー貯蔵バッテリーパック、スクーター電気自動車バッテリーなどに使用できます。手動スポット溶接と比較して、溶接の効率と精度が大幅に向上しています。
製品の操作
1. タッチスクリーンで溶接のパラメータを設定します。（同じ製品は1回だけ設定する必要があります）
2. バッテリーパック付きの固定具をクイッククランプ位置に置きます。
3. スタートボタンを押すと、機械はすべての溶接アクションを自動的に完了します。
4. 溶接機は、新しい固定具（バッテリーパック）の交換をオペレーターに促す音を出します。

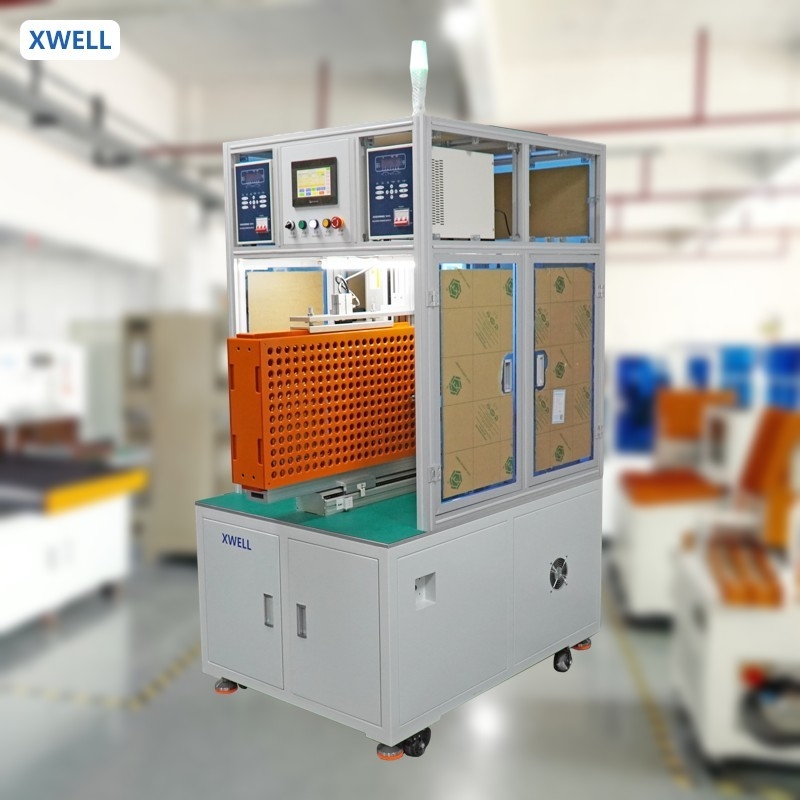

両面スポット溶接機の詳細
円筒形バッテリーパック溶接サンプル
