| Brand Name: | XWELL |
| Model Number: | MD-ADW |
| MOQ: | 1個 |
| 価格: | USD 11000 - 15000 / pcs |
| Packaging Details: | 木箱 |
| Payment Terms: | T/T、Western Union、L/C |

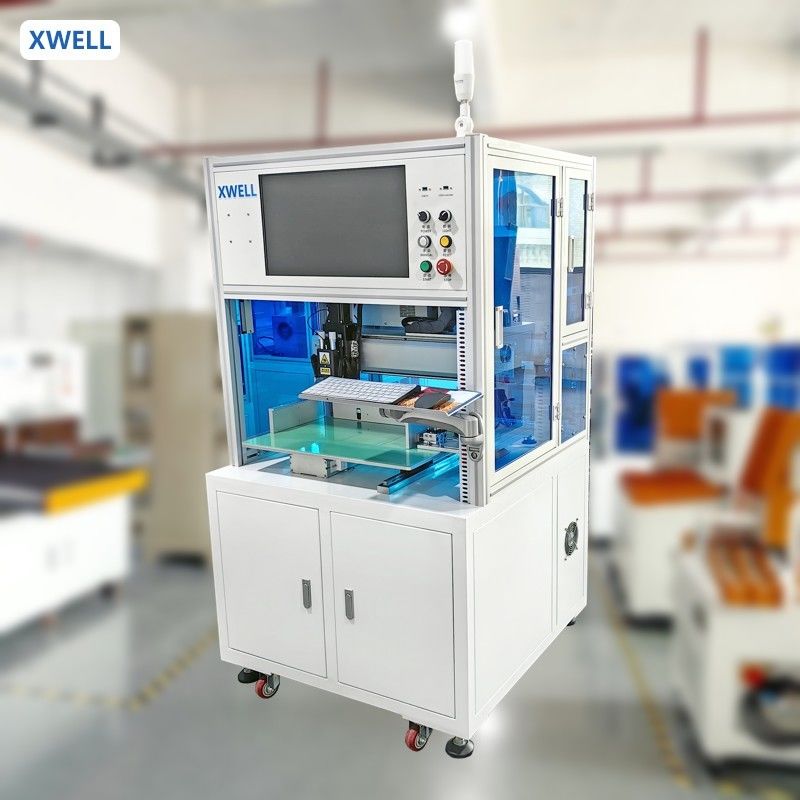

5000A電気スポット溶接機 18650 21700自動バッテリースポット溶接機
説明
自動バッテリースポット溶接機は、円筒形バッテリーパック組立ラインにおいて重要な役割を果たします。複数のセルを直列または並列に接続してバッテリーパックを形成する場合、スポット溶接機はバッテリーセルのタブを接続部品(ニッケルシートなど)に迅速かつ正確に溶接し、特定の電圧と容量を持つバッテリーパックを形成し、さまざまな用途の電力要件を満たします。
特徴
製品仕様
|
MD-ASWおよびMD-ADWの仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接ヘッド数
|
1
|
2
|
|
|
移動距離
|
X:400mm; Y:400mm
|
Y:500mm; Z:350mm
|
|
|
溶接速度
|
0.5秒/スポット、2000〜2500個/時間
|
0.5秒/スポット、3500〜4000個/時間
|
|
|
溶接機電源
|
5000Aインバータースポット溶接機
|
||
|
最大モーター速度
|
1000mm/秒
|
||
|
最大バッテリー数
|
450個(18650)
|
||
|
オペレーティングシステム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
駆動方式
|
ステッピングモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz(機械); 3相、380V/50Hz(溶接機)
|
||
|
空気圧
|
0.3〜0.6 MPa
|
||
|
機械サイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械重量
|
200kg
|
350kg
|
|
製品アプリケーション
MD-ADWは、電動工具バッテリー、トルクカーバッテリー、エネルギー貯蔵バッテリーパック、スクーター電気自動車バッテリーなどに使用できます。手動スポット溶接と比較して、溶接の効率と精度が大幅に向上しました。
製品操作
1. タッチスクリーンで溶接パラメータを設定します。(同じ製品は1回だけ設定する必要があります)
2. バッテリーパック付きの治具をクイッククランプ位置に置きます。
3. スタートボタンを押すと、機械はすべての溶接動作を自動的に完了します。
4. 溶接機は、オペレーターに新しい治具(バッテリーパック)の交換を促す音を出します。
両面スポット溶接機の詳細
![]()
![]()
円筒形バッテリーパック溶接サンプル
![]()
![]()
![]()
