| Brand Name: | XWELL |
| Model Number: | MD-ADW |
| MOQ: | 1個 |
| 価格: | USD 11000 - 15000 / pcs |
| Packaging Details: | 木箱 |
| Payment Terms: | T/T、Western Union、L/C |

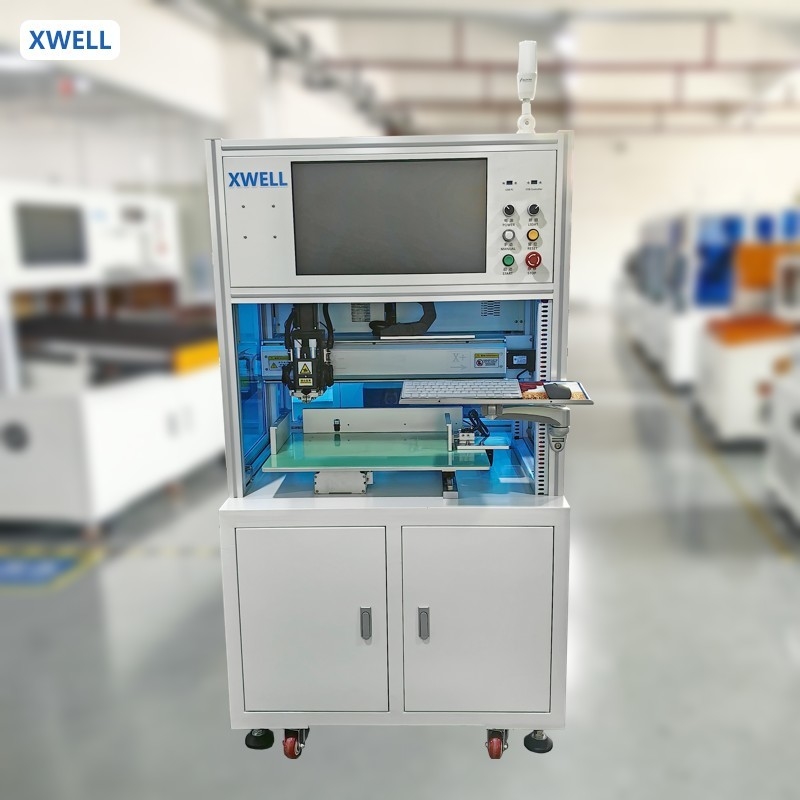

自動片面ロータリーヘッド数値制御スポット溶接機 18650/21700 バッテリーパックアセンブリ用
1は、14500 / 18650 / 21700 / 26650 / 32700/33140 の多並列多直列組み合わせの工場でのバッテリーパックのスポット溶接と組み立てに適しています。電動工具バッテリー、トルクカーバッテリー、エネルギー貯蔵バッテリーパック、スクーター電気自動車バッテリーなどに使用できます。手動スポット溶接と比較して、溶接の効率と精度が大幅に向上しました。人間工学に基づいた設計により、操作とデバッグが非常に簡単で便利です。コンポーネントの内蔵設計により、外観がより簡潔になります。
この装置は、円筒形/ポリマーバッテリーアセンブリにおけるバッテリーとニッケルメッキ鋼ストリップまたはニッケルストリップの片面および両面スポット溶接に主に使用され、バッテリーとニッケルメッキ鋼ストリップまたはニッケルストリップ間の溶接張力が30N以上であることを保証します。装置のスポット溶接範囲は、20直列バッテリーパックおよび20直列バッテリーパック未満の18650バッテリーの溶接要件を満たすことができます。溶接バッテリーの数はストロークによって決定され、マンマシンで設定できます。製品仕様MD-ASW および MD-ADW の仕様
MD-ASW
|
MD-ADW
|
|||
| 溶接ヘッド数 | 1 | ||
|
2
|
移動距離
|
X: 400mm; Y: 400mm
|
|
|
Y: 500mm; Z: 350mm
|
溶接速度
|
0.5秒/スポット、2000〜2500個/時間
|
|
|
0.5秒/スポット、3500〜4000個/時間
|
溶接機電源
|
5000A インバータースポット溶接機
|
|
|
最大モーター速度
|
1000mm/秒
|
||
|
最大バッテリー数
|
450個 (18650)
|
||
|
オペレーティングシステム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
駆動方式
|
ステッピングモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz(機械); 3相、380V/50Hz(溶接機)
|
||
|
空気圧
|
0.3〜0.6 MPa
|
||
|
機械サイズ
|
900L*900W*1750Hmm
|
||
|
1100L*900W*1930Hmm
|
機械重量
|
200kg
|
|
|
350kg
|
製品アプリケーション
|
MD-ADW は、電動工具バッテリー、トルクカーバッテリー、エネルギー貯蔵バッテリーパック、スクーター電気自動車バッテリーなどに使用できます。手動スポット溶接と比較して、溶接の効率と精度が大幅に向上しました。
|
|
製品操作
1. タッチスクリーンで溶接パラメータを設定します。(同じ製品は1回だけ設定する必要があります)
2. バッテリーパック付きの治具をクイッククランプ位置に置きます。
3. スタートボタンを押すと、機械がすべての溶接動作を自動的に完了します。
4. 溶接機は、オペレーターに新しい治具 (バッテリーパック) の交換を促す音を出します。
両面スポット溶接機の詳細
円筒形バッテリーパック溶接サンプル
