詳細情報 |
|||
| 主なセールスポイント: | 自動 | 最高。溶接の厚さ: | 0.3mm |
|---|---|---|---|
| 導電性の方法: | 片面 | バッテリーの種類: | 円柱細胞 |
| 操作システム: | 埋め込まれたシステム | ユーザーインターフェース: | タッチスクリーン |
| 電源: | 5000A / 8000A / 10000A 選択可能 | 装置のストローク: | 500*350 (mm) 約760 18650 細胞 |
| 最大負荷容量: | 200~400個 (標準18650リチウム電池) | オペレーティング·システム: | 組み込みシステム + 人と機械の画面 |
製品の説明

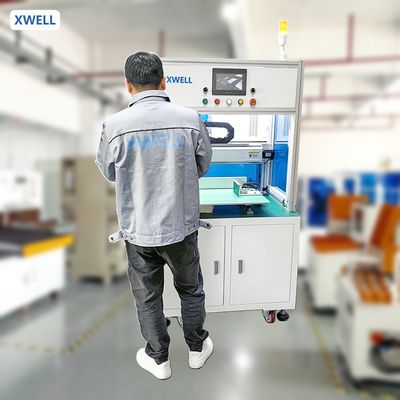

Li-Ionバッテリーパック スポット溶接機 片側自動スポット溶接機
製品説明:
MD-ADW は、14500 / 18650 / 21700 / 26650 / 32700の多並列多直列組み合わせの工場でのバッテリーパックのスポット溶接と組み立てに適しています。電動工具バッテリー、トルクカーバッテリー、エネルギー貯蔵バッテリーパック、スクーター電気自動車バッテリーなどに使用できます。手動スポット溶接と比較して、溶接の効率と精度が大幅に向上しました。人間工学に基づいた設計により、操作とデバッグが非常に簡単で便利です。コンポーネント内蔵設計により、外観がより簡潔になりました。
特徴:
- *ブレークポイント開始、自動開始、手動開始をサポート。
*コールドソルダージョイントとシールオフアラーム。
*簡単なプログラム、マトリックス、アレイ、ポイントプログラムをサポートし、100グループのパラメータを保存できます。
*溶接針の摩耗アラーム。
*内蔵溶接電流モニター、リアルタイムの溶接電流を表示できます。
*NB、電動工具、園芸工具、高出力、エネルギー貯蔵バッテリー、電気自動車バッテリーパック、その他向けのデザイン
リチウム電池パックのスポット溶接。
*リチウム電池グループの生産ラインと組み合わせることができます。
*数十の異なるバッテリーパック製品のプロセスを保存でき、パラメータを再設定することなく製品を切り替えることができます。
*さまざまなブランドのスポット溶接機と組み合わせることができます。
製品仕様
|
MD-ASWおよびMD-ADWの仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接ヘッド数
|
1
|
2
|
|
|
移動距離
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
溶接速度
|
0.5秒/スポット、2000〜2500個/時
|
0.5秒/スポット、3500〜4000個/時
|
|
|
溶接機電源
|
5000Aインバータースポット溶接機
|
||
|
最大モーター速度
|
1000mm/秒
|
||
|
最大バッテリー数
|
450個（18650）
|
||
|
オペレーティングシステム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
駆動方式
|
ステッピングモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz（機械）; 3相、380V/50Hz（溶接機）
|
||
|
空気圧
|
0.3〜0.6 MPa
|
||
|
機械サイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械重量
|
200kg
|
350kg
|
|
製品アプリケーション
MD-ADWは、電動工具バッテリー、トルクカーバッテリー、エネルギー貯蔵バッテリーパック、スクーター電気自動車バッテリーなどに使用できます。手動スポット溶接と比較して、溶接の効率と精度が大幅に向上しました。
製品操作
1. タッチスクリーンで溶接パラメータを設定します。（同じ製品は1回だけ設定する必要があります）
2. バッテリーパック付きの治具をクイッククランプ位置に置きます。
3. スタートボタンを押すと、機械がすべての溶接動作を自動的に完了します。
4. 溶接機は、オペレーターに新しい治具（バッテリーパック）の交換を促す音を出します。
両面スポット溶接機の詳細
円筒形バッテリーパック溶接サンプル
