詳細情報 |
|||
| 主なセールスポイント: | 自動 | 最高。溶接の厚さ: | 0.3mm |
|---|---|---|---|
| 導電性の方法: | 片面 | バッテリーの種類: | 円柱細胞 |
| 操作システム: | 埋め込まれたシステム | ユーザーインターフェース: | タッチスクリーン |
| 電源: | 5000A / 8000A / 10000A 選択可能 | 装置のストローク: | 500*350 (mm) 約760 18650 細胞 |
| 最大負荷容量: | 200~400個 (標準18650リチウム電池) | オペレーティング·システム: | 組み込みシステム + 人と機械の画面 |
製品の説明

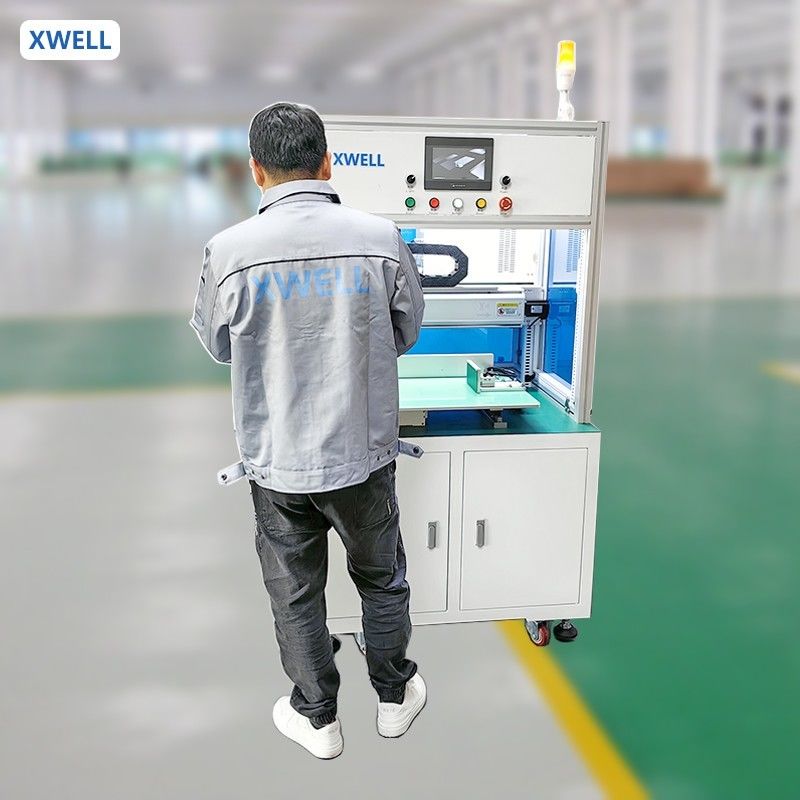

自動スポット溶接 18650 セル片面スポット溶接機
製品説明:
この機械は、18650、26650、32650 円筒形バッテリーパックの自動スポット溶接に使用されます。
特徴:
-
1. ブレークポイントスタートをサポートし、自動スタートと手動スタートモードの切り替えをサポート。
2. 誤ったスポット溶接とスポット溶接エラーのアラーム機能を備えています。
3. プログラミングは簡単で、任意のポイントプログラミングと配列プログラミングをサポートします。999 グループのプログラミングファイルを保存できます。
4. 溶接針交換予測リマインダー。
5. 独自の溶接電流監視システム、溶接電流のリアルタイム監視。
製品仕様
|
MD-ASW および MD-ADW の仕様
|
|||
| MD-ASW | MD-ADW | ||
|
溶接ヘッド数
|
1
|
2
|
|
|
移動距離
|
X: 400mm; Y: 400mm
|
Y: 500mm; Z: 350mm
|
|
|
溶接速度
|
0.5秒/スポット、2000-2500個/時
|
0.5秒/スポット、3500-4000個/時
|
|
|
溶接機電源
|
5000A インバータースポット溶接機
|
||
|
最大モーター速度
|
1000mm/秒
|
||
|
最大バッテリー数
|
450 個 (18650)
|
||
|
オペレーティングシステム
|
組み込みシステム
|
||
|
ユーザーインターフェース
|
タッチスクリーン
|
||
|
駆動方式
|
ステッピングモーターと精密ガイドレール
|
||
|
電源
|
220V/50Hz（機械）; 3 相、380V/50Hz（溶接機）
|
||
|
空気圧
|
0.3-0.6 MPa
|
||
|
機械サイズ
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
機械重量
|
200kg
|
350kg
|
|
製品用途
MD-ADW は、電動工具バッテリー、トルクカーバッテリー、エネルギー貯蔵バッテリーパック、スクーター電気自動車バッテリーなどに使用できます。手動スポット溶接と比較して、溶接の効率と精度が大幅に向上しました。
製品操作
1. タッチスクリーンで溶接パラメータを設定します。（同じ製品は一度だけ設定する必要があります）
2. バッテリーパック付きの治具をクイッククランプ位置に置きます。
3. スタートボタンを押すと、機械がすべての溶接動作を自動的に完了します。
4. 溶接機は、新しい治具（バッテリーパック）の交換をオペレーターに促す音を出します。
両面スポット溶接機の詳細
円筒形バッテリーパック溶接サンプル
